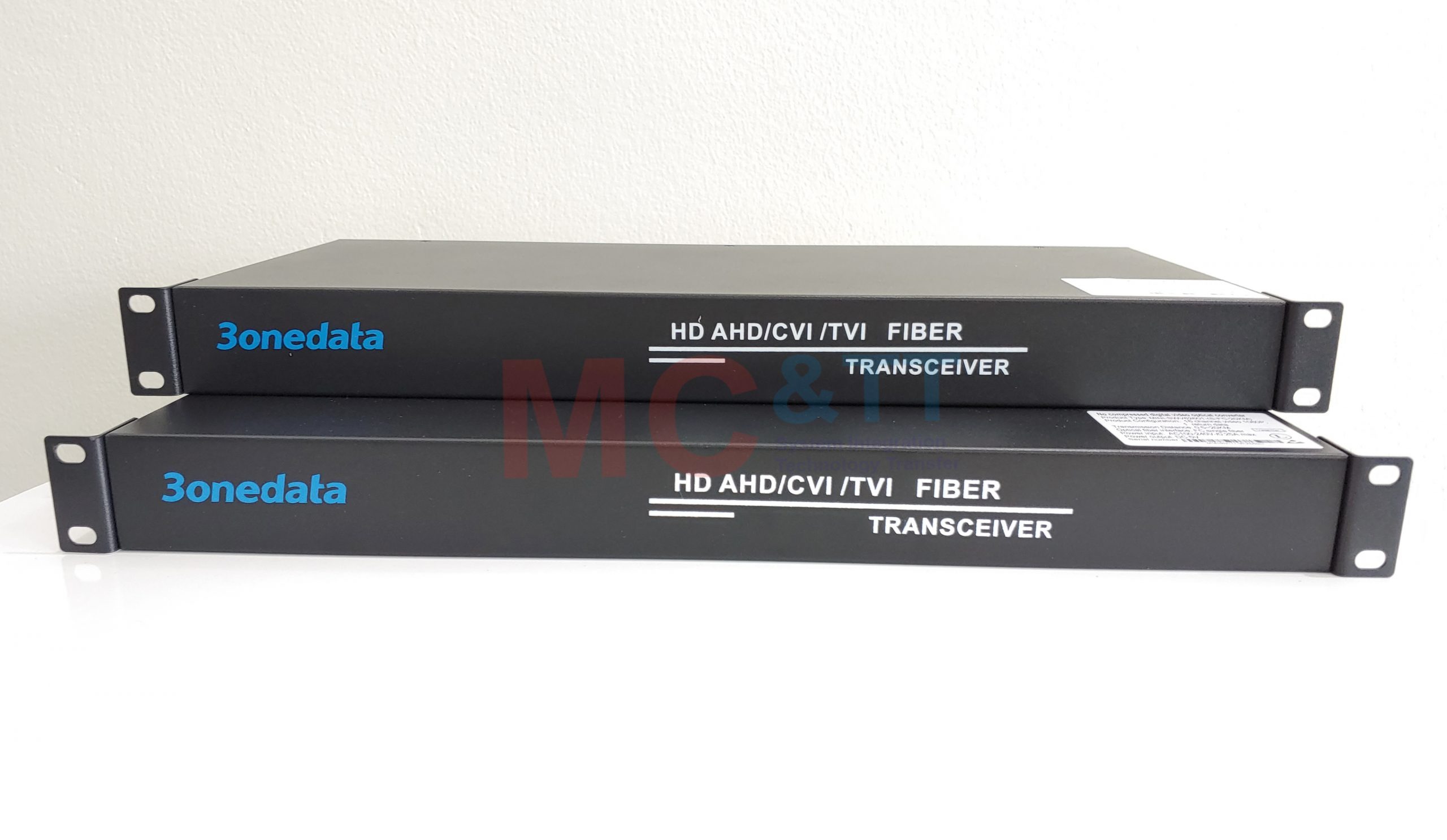

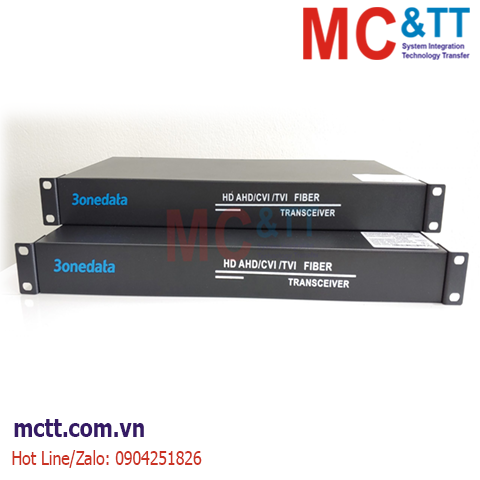

SWV62601 là Bộ chuyển đổi 16 kênh video TVI/ CVI/ AHD tích hợp 1 kênh Data RS-485 của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam.
SWV62601 hỗ trợ định dạng video Analog độ nét cao HD-TVI / HD-CVI / AHD, có thể truyền đồng thời 16 kênh video và 1-ch RS-485 qua cáp quang multimode or single-mode. Nó cũng hỗ trợ định dạng video analog thông thường như PAL / NTSC / SECAM.
SWV62601 là một loại giải pháp / sản phẩm truyền dẫn cáp quang phổ biến cho tín hiệu video / dữ liệu tương tự CCTV. Các thiết bị có sẵn để lắp đặt độc lập hoặc gắn trên giá, phù hợp với các môi trường làm việc khác nhau. Các chỉ báo LED được cung cấp để theo dõi tình trạng hệ thống ngay lập tức.
Tính năng
- Truyền tải thời gian thực không nén không mất dữ liệu
- Công nghệ CWDM cung cấp băng thông 3.2G cho mỗi video 4chs, hỗ trợ hiệu suất cao hơn
- Tự động nhận dạng các định dạng của video đầu vào: AHD / TVI / CVI / PAL / NTSC / SECAM
- Hỗ trợ 720P / 25/30 / 50Hz, 960P / 25 / 30Hz, 1080P / 30Hz
- Thiết kế chống sét tiên tiến, hỗ trợ chống sét 5.7KV
Thông số kỹ thuật
| Optics |
Wavelength: CWDM: 1310nm/1550nm/1470nm/1490nm/1570nmOutput Power: -8~-3dBm
Optic fiber: 50/125u multimode, 62.5/125u multimode, 9/125u single mode
Rx sensitivity: -23dBm
Optical connector: FC, ST, SC (optional)
Distance: 0~550M (MM)/0~80KM (SM) (Default distance is 20Km) |
| Video |
Number of Channels: 16Input/output impedance: 75 Ohm (unbalance)
Standard video input/output voltage: 1.0Vp-p
Video Bandwidth: 50MHz
Sampling Bandwidth: 8bit
Sampling Frequency: 100MHz
Signal to noise ratio: >67dB
Rise and Fall time: <0.8ns
Optical Signal Intrinsic Jitter: <0.2 UI
Differential Gain: < ±1.5%
Differential Phase: < ±1°

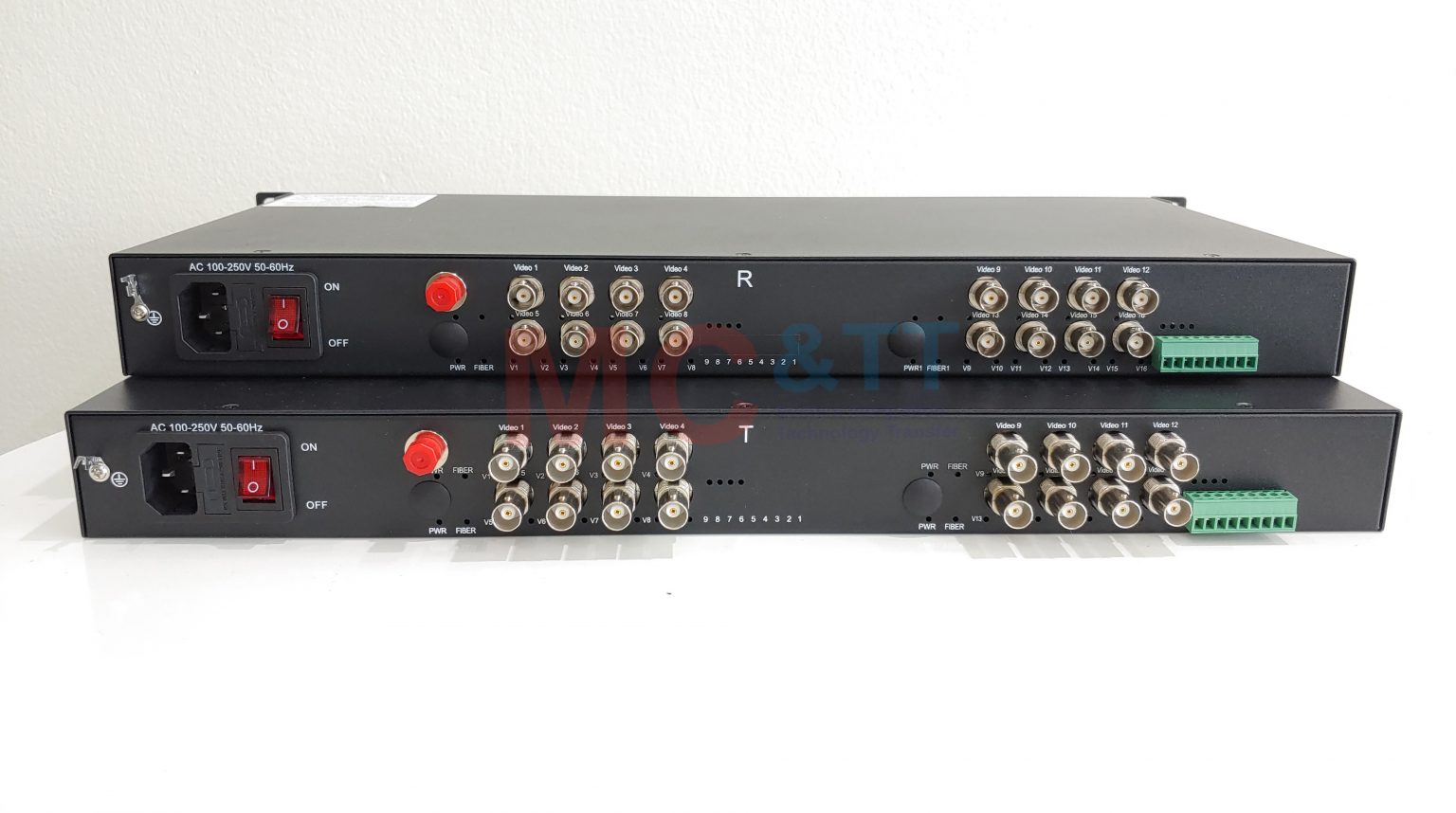

Connector: BNC
Supporting video pixel: 1280(H)x720(V)@30Hz/1MPX
1280(H)x720(V)@50Hz/1MPX
1280(H)x960(V)@30Hz/1.3MPX
1920(H)x1080(V)@30Hz/2MPX |
| Data |
Protocol: Default: RS485 (RS232/RS422 Optional)Number of channels: 1
Connector: 9pins Terminal Blocks
Data Rate: 0-200Kbps
Directions: Default: Simplex from Rx to Tx (BIDI duplex optional) |
| Mechanical Structure & Environment |
Power: DC5V 3APower Consumption: ≤10W
Working Temperature: -15℃~65℃
Storage Temperature: -40℃~85℃
Relative Humidity: 5%~95% ( no condensation)
MTBF: ≥ 100000Hours |
Thông tin đặt hàng
| Model Number |
Product Configuration |
Remark |
Fiber Mode |
Wavelengths |
Transmission Distance |
| SWV62600 |
16Ch Forward AHD Video 1080P |
FC/SC/ST |
Single-mode |
CWDM:1310/1470/1490/1550 nm |
20Km |
| SWV62601 |
16Ch Forward AHD Video 1080P +1Ch Reverse Data |
FC/SC/ST |
Single-mode |
CWDM:1310/1550/1470/1490/1570 nm |
20Km |
Tài liệu
Datasheet
