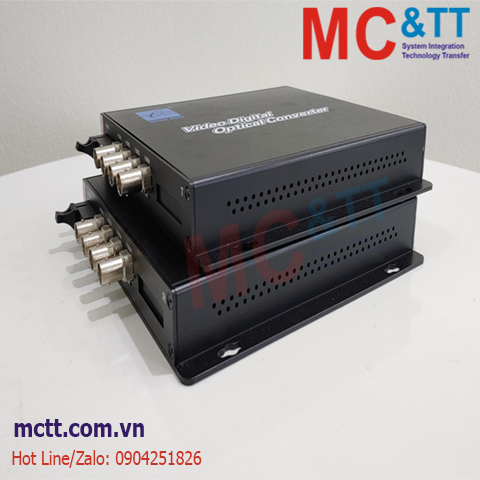

SWV60401 là bộ chuyển đổi 4 kênh Video sang quang tích hợp kênh Data của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
Bộ thu phát quang video kỹ thuật số SWV60401 có thể đồng thời truyền/ trả lại 4 kênh video chất lượng phát sóng kỹ thuật số được mã hóa 8 bit hoặc dữ liệu 2 chiều/ âm thanh 1 chiều hoặc 2 chiều/Ethernet/Telephone/Dry liên lạc qua một sợi quang multimode hoặc single-mode. Dòng ghép kênh này thường được sử dụng trong các ứng dụng nơi mà cameras sở hữu khả năng P/T/Z/. Thiết kế Plug-and-play đảm bảo dễ dàng cài đặt và vận hành. Không phải điều chỉnh điện tử và quang học. Đèn LED chỉ đẫn được cung cấp để ngay lập tức theo dõi trạng thái hệ thống. Thiết bị sẵn sàng để lắp đặt độc lập hay bằng giá đỡ; phù hợp các môi trường làm việc khác nhau.
Tính năng
- Truyền video chất lượng phát sóng không nén và được mã hóa kỹ thuật số 8 bit
- Tương thích trực tiếp với các hệ thống camera NTSC, PAL, SECAM CCTV và hỗ trợ cá giao thức dữ liệu RS-232, RS-422, RS-485
- Hỗ trợ mọi tín hiệu video độ phân giải cao
- Tự động tương thích với hệ thống video PAL, NTSC và SECAM
- Khoảng cách truyền dẫn tín hiệu lên đến 80Km
- Hệ thống truyền tải thông minh (ITS)
- Ứng dụng rộng rãi trong các hệ thống Camera, Video
- Lắp đặt và sử dụng dễ dàng, Plug and Play
- Nhiệt độ hoạt động -10°C đến 65°C
- Thiết kế ASIC đặc biệt
- Chức năng Hot-swap
- Dùng dạng hoàn chỉnh hoặc bắt Rack (rộng 19 inh, cao 4U)
Thông số kỹ thuật
| Video |
| Số Kênh Video |
4 Kênh |
| Định dạng Video |
NTSC, PAL, SECAM |
| Giao diện |
BNC |
| Trở Kháng |
75Ω |
| Băng thông |
8Mhz |
| Differential Gain |
≤ 1% |
| Differential Phase |
≤ 0.7% |
| Video SNR |
≥67dB |
| Fiber |
| Đầu kết nối |
FC, SC hoặc ST |
| Số sợi quang |
1 sợi |
| Kiểu cáp quang |
Multi-mode, Single-mode |
| Khoảng cách truyền |
5Km, 20Km, 40Km, 60Km, 80Km |
| Audio |
| Đầu kết nối |
Terminal Blocks |
| Audio SNR |
≥95dB |
| Trở kháng |
600Ω |
| Băng thông |
10Hz-12KHz |
| Mã hóa âm thanh |
24 Bit |
| Tín hiệu I/O |
2Vp_p |
| Data |
| Đầu kết nối |
Terminal Block |
| Kiểu tín hiệu |
RS232, RS485, RS422 |
| Tốc độ |
0~400Kbps |
| Tốc độ lỗi bit |
≤10-9 |
| Ethernet |
| Đầu kết nối |
RJ45 |
| Chuẩn |
IEEE802.3 |
| Tốc độ |
10/100Mbps |
| Khoảng cách |
25m |
| Chế độ làm việc |
Half duplex or Full duplex |
| Telephone |
| Đầu kết nối |
RJ11 |
| Băng thông |
8Khz |
| Tính năng |
Hỗ trợ hiện thị cuộc gọi, đường dây nóng |
| Chế độ làm việc |
Điểm tới điểm, chế độ F/h duplex |
| Nguồn |
| Điện áp vào |
5VDC, 1A |
| Công suất tiêu thụ |
2W |
| Kích cỡ |
| L*W*H |
19.2mm*17.3mm*2.8mm |
| Vỏ |
Hợp kim nhôm |
| Màu |
Đen |
| Điều kiện môi trường |
| Nhiệt độ hoạt động |
-10ºC + 65ºC |
| Nhiệt độ lưu trữ |
-45ºC + 85ºC |
| Độ ẩm |
0% ~ 95%(không ngưng tụ) |
Thông tin đặt hàng
4 channel video + 1 channel reverse data, FC(SC/ST optional), 5VDC
