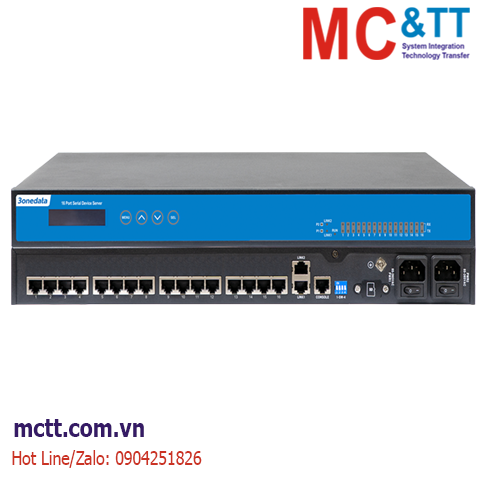

Bộ chuyển đổi 16 cổng RS-232/485/422 sang 2 cổng Ethernet tích hợp OLED 3Onedata NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC)

Chia sẻ:
Mã sản phẩm: NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC)
Thương hiệu: 3onedata
Tình trạng: Còn hàng

16-port RS-232/485/422 Serial Device Server

Liên hệ
Mô tả

NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) là bộ chuyển đổi tín hiệu 16 cổng RS-232/485/422 sang 2 cổng Ethernet tích hợp màn hình OLED – Serial device server dạng Rackmount của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam.

NP6100-2T-16DI(3IN1) cung cấp chuyển đôi 16 cổng RS-232/485/422 sang 2 cổng đồng Ethernet 100M. Máy chủ thiết bị nối tiếp hỗ trợ nhiều giao thức mạng, chẳng hạn như giao thức TCP, UDP, RFC2217, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS, BOOTP và DHCP. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 phiên TCP hoặc UDP và nó cũng hỗ trợ RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Chế độ làm việc COM, DRDAS RealCom và DRDAS TCP Server dự phòng và các chế độ truy cập TELNET, WEB và SSHD.

Hơn nữa, công cụ cấu hình quản lý được cung cấp dựa trên nền tảng Windows có thể hướng dẫn người dùng quản lý và định cấu hình thiết bị, đạt được kết nối mạng thiết bị nối tiếp ngay lập tức thông qua các cài đặt đơn giản. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.

Sản phẩm này hỗ trợ màn hình OLED, có thể tiến hành cấu hình địa chỉ IP mà không cần sử dụng thiết bị bên ngoài. Thiết kế thẻ SD của thiết bị này có thể nâng cấp phần mềm. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Sản phẩm được thiết theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, vi xử lý, máy tính nhúng…vv. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông minh, hệ thống kiểm soát an ninh,…

Tính năng

  • Support 16 3IN1 serial port to 2 10/100Base-T(X) self-adaptive Ethernet interface
  • Support network modes such as redundant mode, switching mode and dual IP mode
  • Support RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom, DRDAS TCP Server and other operating modes
  • Support dual power supply 85~265VAC wide voltage input range
  • Support -40~75℃ wide temperature operation
  • Support OLED display, whose device information could be configured

Thông số kỹ thuật

Ethernet Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, HTTP, HTTPS, TELNET, ICMP, SMTP, SNTP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface form: RJ45
Interface quantity: 2
Duplex mode: Full/Half Duplex Mode Self-adaption
Work mode: each serial port can simultaneously establish up to 4 TCP/UDP session connections, support work modes such as RealCom, Reverse RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast, Telnet, Reverse Telnet, RFC2217, Redundant COM, DRDAS RealCom and DRDAS TCP Server
Electromagnetic isolation strength: 1.5kVDC
Serial Port Standard: EIA RS-232C, RS-485, RS-422

Quantity of serial port: 16 3IN1 serial ports

RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD

RS-485 signal: D+, D-, GND

RS-422 signal: T+, T-, GND, R+, R-

Baud rate: 110bps-921600bps

Data bit: 5bit, 6bit, 7bit, 8bit

Parity bit: None, Even, Odd, Space, Mark

Stop bit: 1bit, 1.5bit, 2bit

Interface form: RJ45

Flow control: RTS/CTS, DTR/DSR, XON/XOFF

Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)

Load capacity: RS-485/422 end supports 256-node polling environment

Transmission distance: RS-232, 15m; RS-485/422, 1200m
Pull up/down resistance for RS-485: 1kΩ or 150kΩ, controlled by DIP switch
Terminating resistance for RS-485: 120Ω, controlled by DIP switch
Electromagnetic isolation strength: 2kVDC

Console port CLI command line management port (RS-232), RJ45
Configuration WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration
Security User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control
Indicator Power supply indicator, running indicator, Ethernet port indicator, serial port indicator
Power Requirement

85~265VAC dual power supply redundancy, AC power supply socket with switch

Power Consumption No-load: 3.8W@220VAC

Full-load: 9.2W@220VAC

Environmental Limit Operating temperature range: -40~75℃

Storage temperature range: -40~85℃

Relative humidity: 5%~95%(no condensation)

Physical Characteristic Housing: IP40 protection, metal
Installation: rack mounting
Dimension (W x H x D): 440mm×44mm×197.4mm
Weight: 2.41kg
Industrial Standard

IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV

IEC 61000-4-4 (EFT, electrical fast transient), Level 4
Power supply: ±4kV
Ethernet port: ±2kV
Serial port: ±2kV

IEC 61000-4-5 (Surge), Level 4
Power supply: common mode±4kV, differential mode±2kV
Network port: common mode±4kV, differential mode±2kV
Serial port: common mode±4kV, differential mode±2kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS

Thông tin đặt hàng

Available Models 100M Ethernet port 3IN1(RS-232/485/422) OLED Display Power Supply
NP6100-2T-16DI(3IN1)-RJ-2P(85-265VAC) 2 16 1 85~265VACdual power supply

Tài liệu

Datasheet
