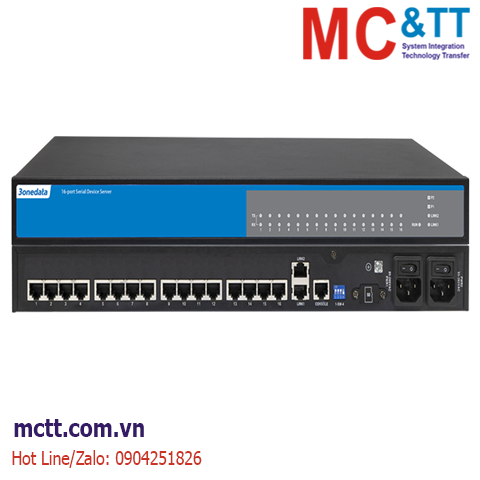

NP5100-2T-16DI(3IN1)-RJ là bộ chuyển đổi tín hiệu 16 cổng RS-232/485/422 sang 2 cổng Ethernet – Serial device server dạng Rackmount của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam.
NP5100 series cung cấp chuyển đôi 16 hoặc 32 cổng RS-232/485/422 sang 2 cổng đồng Ethernet 100M. Hỗ trợ nhiều giao thức mạng, chẳng hạn như giao thức TCP, UDP, ARP, ICMP, HTTP, DNS và DHCP. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP và nó cũng hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ truy cập TELNET, WEB.
Hơn nữa, công cụ cấu hình quản lý được cung cấp dựa trên nền tảng Windows có thể hướng dẫn người dùng quản lý và định cấu hình thiết bị, đạt được kết nối mạng thiết bị nối tiếp ngay lập tức thông qua các cài đặt đơn giản. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Sản phẩm này hỗ trợ màn hình OLED tùy chọn, có thể tiến hành cấu hình địa chỉ IP mà không cần sử dụng thiết bị bên ngoài. Thiết kế thẻ SD của thiết bị này có thể nâng cấp phần mềm. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các thử nghiệm tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Sản phẩm được thiết theo tiêu chuẩn công nghiệp, nhỏ gọn, dễ dàng lấy được tín hiệu về PLC, vi xử lý, máy tính nhúng…vv. Sản phẩm hiện đang được sử dụng trong các bài toán M2M, IoT của các lĩnh vực: Điện lực, khí tượng thủy văn, giao thông minh, hệ thống kiểm soát an ninh,…
Tính năng
- Support 16/32 3IN1 serial port to 2 10/100Base-T(X) self-adaptive Ethernet interface
- Support TCP Server, TCP Client, UDP Server, UDP Client and other operating modes
- Support dual power supply 85~265VAC wide voltage input range
- Support -40~ 75℃ wide temperature operation
- Support optional OLED display, device information could be configured
Thông số kỹ thuật
| Ethernet |
Standard: 10Base-T, 100Base-TX
Protocol: TCP, UDP, ARP, HTTP, HTTPS, TELNET, ICMP, SMTP, SNTP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface form: RJ45
Interface quantity: 2
Duplex mode: Full/Half Duplex Mode Self-adaptive
Work mode: 4 sessions, support work modes such as TCP Server, TCP Client, UDP Server and UDP Client |
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422
Quantity of serial port: 16/32 3IN1 serial ports
RS-232 signal: RXD, TXD, DTR, GND, DSR, RTS, CTS, DCD
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 300-115200bps
Data bit: 5bit, 6bit, 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 2bit
Interface form: RJ45
Flow control: RTS/CTS, DTR/DSR, XON/XOFF
Direction control: RS-485 direction adopts Automatic Data Direction Control (ADDC)
Load capacity: RS-485/422 end supports 32 points polling (customizable 128 points)
Pull high/low resistor for RS-485: 4.7kΩ
Electromagnetic isolation strength: 1kVDC |
| Console port |
CLI command line management port (RS-232), RJ45 |
| Configuration |
WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration |
| Security |
Classification of User Permissions, IP address filtering, MAC address filtering, HTTP/HTTPS console, TELNET console |
| Indicator |
Power supply indicator, running indicator, Ethernet port indicator, serial port indicator |
| Power Requirement |
85~265VAC dual power supply redundancy, AC power supply socket with switch |
| Power Consumption |
No-load: 5.6W@220VAC
Full-load: 13.2W@220VAC |
| Environmental Limit |
Operating temperature range: -40~75℃
Storage temperature range: -40~85℃
Relative humidity: 5%～95%（no condensation） |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: rack mounting
Dimension (W x H x D): 440mm×44mm×265.6mm
Weight: 3.04kg |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient), Level 4
Power supply: ±4kV
Ethernet port: ±2kV
Serial port: ±2kV
IEC 61000-4-5 (Surge), Level 4
Power supply: common mode±4kV, differential mode±2kV
Network port: common mode±4kV, differential mode±2kV
Serial port: common mode±4kV, differential mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
| Available Models |
100M Ethernet port |
3IN1(RS-232/485/422) |
OLED Display |
Power Supply |
| NP5100-2T-32DI(3IN1)-RJ-OLED |
2 |
32 |
1 |
85~265VACdual power supply |
| NP5100-2T-32DI(3IN1)-RJ |
2 |
32 |
– |
| NP5100-2T-16DI(3IN1)-RJ-OLED |
2 |
16 |
1 |
| NP5100-2T-16DI(3IN1)-RJ |
2 |
16 |
– |
