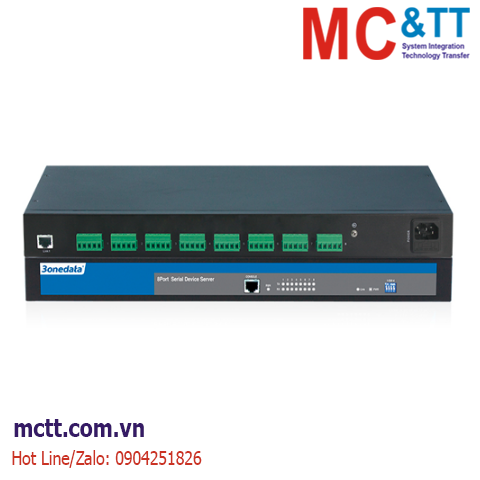

Bộ chuyển đổi 8 cổng RS-485/422 sang Ethernet 3Onedata NP3008T-8DI(RS-485)

Chia sẻ:
Mã sản phẩm: NP3008T-8DI(RS-485)
Thương hiệu: 3onedata
Tình trạng: Còn hàng

8-port RS-232/485/422 to Ethernet Converter

Liên hệ
Mô tả

NP3008T-8DI(RS-485) là bộ chuyển đổi tín hiệu 8 cổng RS-485/422 sang 1 cổng Ethernet – Serial device server của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam.

NP3008T – Serial device server hỗ trợ nhiều giao thức mạng, chẳng hạn như giao thức TCP, UDP, SNMP, TELNET, ARP, ICMP, HTTP, DNS và DHCP. Nó cũng sở hữu các chức năng quản lý hoàn chỉnh, bao gồm Kiểm soát truy cập, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. Mỗi cổng nối tiếp hỗ trợ 4 kết nối phiên TCP hoặc UDP, và nó cũng hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ truy cập TELNET, WEB.

Hơn nữa, công cụ cấu hình quản lý được cung cấp dựa trên nền tảng Windows có thể hướng dẫn người dùng quản lý và định cấu hình thiết bị, đạt được kết nối mạng thiết bị nối tiếp ngay lập tức thông qua các cài đặt đơn giản. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.

Công tắc DIP có thể khôi phục mặc định ban đầu của thiết bị. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, Hệ thống tự động hóa tòa nhà, Hệ thống tự động hóa chăm sóc sức khỏe, thiết bị đo lường và hệ thống giám sát lực lượng môi trường.

Tính năng

  • Hỗ trợ 8 cổng nối tiếp RS-485/422 và 1 cổng Ethernet 10/ 100Base-T(X)
  • Hỗ trợ RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang, UDP Multicast và các chế độ vận hành khác
  • Nguồn đầu vào rộng: 85~265VAC

Thông số kỹ thuật

Ethernet Standard: 10Base-T, 100Base-TX

Protocol: TCP, UDP, ARP, HTTP, TELNET, ICMP, DHCP, DNS

Rate: 10/100M automatic flow control, MDI/MDI-X autotunning

Interface quantity: 1

Interface form: RJ45

Duplex mode: full/half duplex mode self-adaption

Operating mode: 4 sessions, support RealCom, TCP Server, TCP Client, UDP Server, UDP Client, Pair Master, Pair Slave, UDP Rang and UDP Multicast operating modes

Serial Port Standard: EIA RS-232C, RS-485, RS-422

Quantity of serial port: 8 RS-485/422; 3IN1 serial port

RS-232 signal: DSR, RTS, GND, TXD, RXD, DCD, CTS, DTR

RS-485 signal: D+, D-, GND

RS-422 signal: T+, T-, GND, R+, R-

Baud rate: 300-115200bps

Data bit: 5bit, 6bit, 7bit, 8bit

Parity bit: None, Even, Odd, Space, Mark

Stop bit: 1bit, 2bit

Interface form:

  • RS-485/422 serial port with isolation, adopt 5 pins 5.08mm pitch terminal blocks
  • 3IN1 serial port, adopt RJ45

Flow control: RTS/CTS, DTR/DSR, XON/XOFF

Direction control: RS-485 direction adopts data flow automatic control technology

Load capacity: RS-485/422 end supports 32 points polling (customizable 128 points)

Pull high/low resistor for RS-485: 4.7kΩ

Electromagnetic isolation strength: RS-485/422 serial port (terminal block), 3KVDC/2KVrms

Configuration WEB configuration management, TELNET configuration, Windows configuration tool
Security Classification of User Permissions, IP address filtering, MAC address filtering, WEB console, TELNET console
Indicator Power supply indicator, running indicator, Ethernet port indicator, serial port indicator
Power Requirement

85~265VAC

Power Consumption

NP3008T-8DI(RS-485)

No-load: 4.8W@220VAC

Full-load: 5.5W@220VAC

NP3008T-8D(3IN1)

No-load: 3.3W@220VAC

Full-load: 3.8W@220VAC

Environmental Limit

NP3008T-8DI(RS-485)

Operating temperature: -30~60℃

Storage temperature: -35~85℃

Relative humidity: 5%~95%(no condensation)

NP3008T-8D(3IN1)

Operating temperature range: -30~65℃

Storage temperature range: -35~85℃

Relative humidity: 5%~95%(no condensation)

Physical Characteristic Housing: IP30 protection, metal
Installation: rack mounting
Dimension (W x H x D): 441.6mm×44.6mm×207.9mm
Weight: 2500g
ndustrial Standard

IEC 61000-4-2 (ESD, Electro-static Discharge) ,Level 3
Air discharge: ±8kV
Contact discharge: ±4kV

IEC 61000-4-4 (EFT/B, Electrical Fast Transient/Burst), Level 3
Power supply: ±2kV
Signal: ±1kV

IEC 61000-4-5 (Surge), Level 2
Power supply: common mode ±1kV, differential mode ±1kV
Signal: common mode ±1kV, differential mode ±1kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS

Thông tin đặt hàng

  • NP3008T-8DI(RS-485)

8*RS-485/422 + 1*10/100Baes-T(X), single power supply 85~265VAC, 1U 19" rackmount
