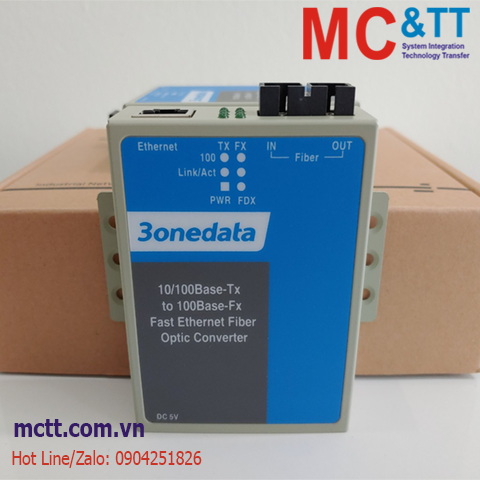

MODEL1100-S-SC-120KM là bộ chuyển đổi quang điện 1 cổng Ethernet (10/100M) + 1 cổng quang (Dual fiber, Single-mode, SC, 120KM) của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
Model1100 có kích thước nhỏ gọn dễ sử dụng, 1 cổng kết nối điện RJ45 sử dụng cáp mạng UTP và 1 cổng kết nối quang đầu kết nối SC hoặc FC hoặc ST sử dụng cáp Multi-mode hoặc Single-mode. Nó sử dụng DIN-Rail hoặc gắn tường để đáp ứng các yêu cầu của các cảnh ứng dụng khác nhau.
Dòng sản phẩm này phù hợp với tiêu chuẩn chứng nhận CE, FCC. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng, có thể phù hợp với môi trường cảnh có yêu cầu khắc nghiệt. Nó có thể được sử dụng rộng rãi trong các lĩnh vực khác nhau.
Tính năng
- Hỗ trợ 1 cổng Ethernet 100M and 1 cổng quang 100M
- Nguồn cấp 5VDC (tùy chọn 220VAC, 48VDC)
- Plug-and-play, dễ dàng lắp đặt
- Hỗ trợ dải nhiệt độ hoạt động rộng -10 ~ 60 ℃
- Có thể lắp trong khung giá bộ chuyển đổi 2U,19 inch, Rack 14 khe cắm.
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX and 100Base-FX |
| Ethernet |
10/100Base-T(X), RJ45, automatic flow control, full/half duplex mode, MDI/MDI-X autotunning |
| Fiber Port |
Standard: 100Base-FX
Connection mode: SC/ST/FC optional
Transmission distance:
- Multimode: 2km
- Single mode: 20/40/60/80/100/120km
Fiber cable:
- Multimode: 50/125μm or 62.5/125μm
- Single mode: 8.3/125μm, 8.7/125μm, 9/125μm or 10/125μm
Transmission wavelength:
- Multimode: 1310nm
- Single mode: 1310nm or 1550nm
|
| LED Indicator |
Port indicator, power supply indicator |
| Power Requirement |
Support three kinds of mains input methods
- External 5VDC, DC round head
- Built-in 220VAC, AC socket with switch
- Built-in 48VDC, 3-pin 5.08mm pitch terminal blocks
|
| Power Consumption |
4W |
| Environmental
Limit |
Operating temperature: -10~60℃
Storage temperature: -20~70℃
Relative humidity: 5%～95%（no condensation） |
| Physical Characteristic |
Housing: metal
Installation: wall or DIN-Rail mounting
Dimension (W x H x D): 70.6mm×26mm×94mm (external power supply)
115mm×30mm×173.2mm (built-in power supply) |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng
1*10/100M Ethernet + 1*100M FX, SC, single mode, Dual fiber, 120Km, 5VDC, equipped 220V/5V power adaptor
Tài liệu
Datasheet
