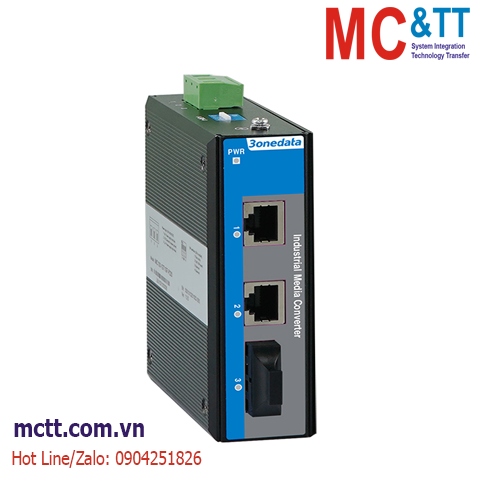

Bộ chuyển đổi quang điện công nghiệp 2 cổng Gigabit Ethernet + 1 cổng Gigabit quang (Single fiber, Single-mode, SC, 60KM) 3Onedata IMC100-2GT1GF-SS-SC-60KM-P48

Chia sẻ:
Mã sản phẩm: IMC100-2GT1GF-SS-SC-60KM-P48
Thương hiệu: 3onedata
Tình trạng:

IMC100 Series Unmanaged Industrial Media Converter

Liên hệ
Mô tả

Bộ chuyển đổi quang điện công nghiệp 2 cổng Gigabit Ethernet + 1 cổng Gigabit quang (Single fiber, Single-mode, SC, 60KM) 3Onedata IMC100-2GT1GF-SS-SC-60KM-P48

IMC100 series có DIP switch có thể thực hiện các chức năng như jumbo frame, LFP, one-key VLAN và flow control. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp và nhiệt độ và điện áp rộng, đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt và phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, giao thông đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 2 cổng Giagbit Ethernet và 1 Gigabit quang
  • Hỗ trợ tùy chọn AC / DC, nguồn điện đơn/ kép, điện áp đầu vào: 12 ~ 48VDC/ DC hoặc 100 ~ 240VAC / DC
  • Hỗ trợ dải nhiệt độ hoạt động rộng -40 ~ 75 ℃

Thông số kỹ thuật

Standard & Protocol IEEE 802.3 for 10Base-T

IEEE 802.3u for 100Base-TX and 100BaseFX

IEEE 802.3z for 1000Base-X

IEEE 802.3ab for 1000Base-T

IEEE 802.3x for Flow Control

IEEE 802.1Q for VLAN

Interface 100M copper port: 10/100Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/ MDI-X Autotunning

100M fiber port: 100Base-FX, optional SC/ST/FC

Gigabit copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning

Gigabit fiber port: 1000Base-FX, optional SC/ST/FC

Gigabit SFP: 1000Base-FX SFP slot

Indicator Interface Indicator, Power Supply Indicator, LFP Indicator (1 copper port and 1 fiber port product only)
Switch Property IMC100-1T1F-P48, IMC100-1T1F-P220, IMC100-2T1F-P48, IMC100-2T1F-P220, IMC100-1T1F-2P48, IMC100-2T1F-2P48
  • MAC address: 2K
  • Backplane bandwidth: 1G
  • Transmission mode: store and forward

IMC100-1GT1GF-P48, IMC100-1GT1GF-P220, IMC100-1GT1GS-P48, IMC100-1GT1GS-P220, IMC100-2GT1GF-P48, IMC100-2GT1GF-P220, IMC100-2GT1GS-P48, IMC100-2GT1GS-P220,

  • MAC address: 2K
  • Backplane bandwidth: 18.2G
  • Transmission mode: store and forward
Power Supply Single power supply: DC/AC power supply (optional), 12~48VDC or 100~240VAC/DC, 3-pin 7.62 pitch terminal blocks

Dual power supply: 12~48VDC, 4-pin 5.08mm pitch terminal blocks

Power Consumption
Available Models No-load Full-load
IMC100-1T1F-P48

IMC100-1T1F-2P48

IMC100-2T1F-2P48

1.0W 1.1W
IMC100-2T1F-P220 1.2W 1.5W
IMC100-1GT1GS-P220 1.5W 2.0W
IMC100-2GT1GF-P220 1.5W 2.5W
Working Environment Operating temperature: -40~75℃

Storage temperature:-40~85℃

Relative humidity: 5%~95% (no condensation)

Physical Characteristic Housing: IP40 protection, metal

Installation: DIN-Rail mounting

Dimension (W x H x D): 35mm×110mm×95mm

Weight:

  • IMC100-1T1F-P48, IMC100-1T1F-2P48, IMC100-2T1F-2P48: 337g
  • IMC100-2T1F-P220: 345g
  • IMC100-1GT1GS-P220: 343g
  • IMC100-2GT1GF-P220: 342g
Industrial Standard IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
  • Air discharge:± 15kV
  • Contact discharge: ±8kV

IEC 61000-4-4 (EFT, electrical fast transient), Level 4

  • Power supply: ±4kV
  • Signal: ±2kV

IEC61000-4-5 (Surge), Level 4

  • Power supply: differential mode±2kV, common mode±4kV
  • Signal: differential mode±2kV, common mode±4kV

Shock: IEC 60068-2-27

Free fall: IEC 60068-2-32

Vibration: IEC 60068-2-6

Authentication CE, FCC, RoHS

Thông tin đặt hàng

  • IMC100-2GT1GF(SSSC60KM)-P48

2* 10/100/1000Base-T(X) + 1 *1000Base-FX (Single-Fiber, Single-mode, SC, 60KM), single power supply: 12-48 VDC, unmanaged and din-rail

Tài liệu

Datasheet
