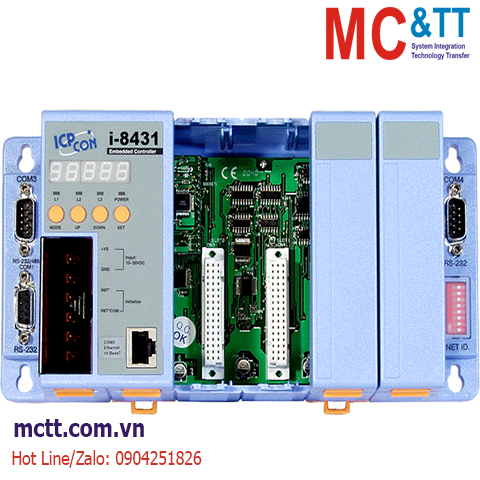

Bộ lập trình nhúng MiniOS7 PAC với CPU 80188-40 + 4 khe cắm module I/O ICP DAS I-8431 CR
I-8431 là Bộ lập trình nhúng PAC với 4 slot I/O mở rộng đi kèm CPU 80188 + OS MiniOS7 + 3 cổng RS-232/485 + 1 cổng Ethernet của hãng ICP DAS được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
I-8431 được trang bị MiniOS7, một hệ điều hành nhúng tương tự như DOS được phát triển bởi ICPDAS. MiniOS7 có thể khởi động trong thời gian rất ngắn (0,4 ~ 0,8 giây). Nó có chức năng chẩn đoán phần cứng tích hợp và hỗ trợ đầy đủ các chức năng để truy cập tất cả các mô-đun I/ O dòng 8K và 87K, chẳng hạn như DI, DO, DIO, AI, AO, Counter/Frequency, mô-đun chuyển động, v.v.
Để đơn giản hóa quy trình phát triển chương trình TCP/ IP, ICP DAS đã thiết kế kiến trúc XServer. Nó là một thư viện mở đáng tín cậy, có thể mở rộng, tất cả đều có mục đích và dễ sử dụng. Xserver thực hiện 90% chức năng của giao tiếp Ethernet. Tham khảo các chương trình demo phong phú mà chúng tôi cung cấp, kỹ sư phần mềm có thể dễ dàng hoàn thành 10% công việc còn lại và rút ngắn đáng kể thời gian phát triển.
I-8431 được trang bị cổng ethernet và bo mạch của chúng được trang bị 3 Cổng COM, có thể được sử dụng trong các ứng dụng điều khiển và thu thập dữ liệu từ xa, bao gồm giám sát môi trường, quản lý điện năng và tự động hóa nhà máy.
Bằng cách sử dụng SRAM dự phòng pin S-256 (256 KByte) hoặc S-512 (512 KByte), chúng cung cấp chức năng lưu trữ trình ghi dữ liệu. (S256 và S512 là phụ kiện tùy chọn)
Tính năng
- Hệ điều hành nhúng MiniOS7 (giống DOS)
- 64-bit Hardware Serial Number để bảo vệ phần mềm
- Tích hợp Watchdog
- 5 led hiển thị 7-Segment
- 3 Cổng nối tiếp (RS-232 hoặc RS-485)
- 4 khe cắm cho các mô-đun I-8K và I-87K
- Nhiệt độ hoạt động: -25 ~ +75 ° C
Application
https://mctt.vn/ip-8000-i-8000-icp-das
Specifications
| Software |
| OS |
MiniOS7 |
| Development |
C Language |
| CPU Module |
| CPU |
80188 or compatible, 8-bit and 40 MHz |
| 64-bit Hardware Serial Number |
Yes |
| EEPROM |
2 KB |
| Flash |
512 KB |
| NVRAM |
31 Bytes |
| SRAM |
512 KB |
| Real Time Clock |
Provide seconds, minutes, hours, dates, day of week, month, year |
| Watchdog Timer |
Yes |
| Display |
| Type |
5 x Digit 7 Segment LED Display |
| LED Indicators |
| Status |
1 x Power, 3 x Programmable |
| I/O Expansion |
| I/O Type |
I-8K, I-87K series |
| Slots |
4 |
| COM Ports |
| Ports |
2 x RS-232, 1 x RS-232/RS-485 |
| HMI |
| DIP Switch |
8-bit for address |
| Push Button |
4 |
| Ethernet |
| Ports |
1 x RJ-45, 10Base NE2000 compatible |
| Power |
| Input Range |
+10 ~ 30 VDC |
| Consumption |
3.9 W |
| Mechanical |
| Dimensions (mm) |
231 x 110 x 77 (W x L x H) |
| Installation |
DIN-Rail, Wall mounting |
| Environment |
| Operating Temperature |
-25 ~ +75 °C |
| Storage Temperature |
-30 ~ +85 °C |
| Humidity |
5 ~ 95 % RH, Non-condensing |
Download
Datasheet
Documents
Ordering Information
| I-8431 CR |
4-slot Ethernet Embedded Controller with 80188-40 CPU and MiniOS7 (Blue Cover) (RoHS) |
