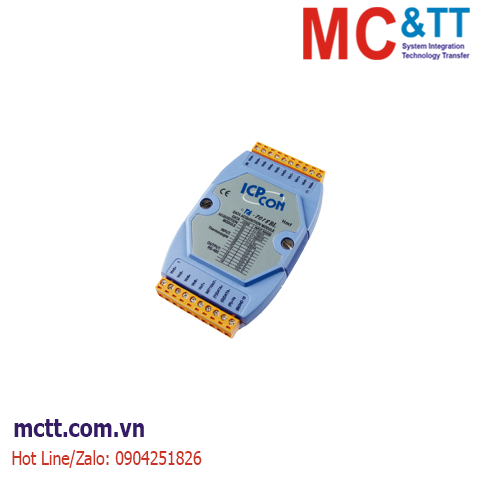

I-7018BL CR là Module RS-485 với 8 kênh đầu vào cặp nhiệt điện (Thermocouple: J, K, T, E, R, S, B, N, C) hỗ trợ giao thức DCON của hãng ICP DAS được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
I-7018BL cung cấp đầu vào vi sai 8 kênh hoặc vi sai 6 kênh và 2 kênh single ended có thể được lựa chọn thông qua một jumper và tất cả các kênh có thể được định cấu hình cho cùng một loại đầu vào. Module cũng có tính năng cách ly 3000 VDC nội mô-đun cũng như bảo vệ quá áp ± 35 VDC. I-7018BL cung cấp khả năng phát hiện dây hở của cặp nhiệt điện.
Tính năng
- Bảo vệ quá áp ± 120 VDC
- Ngõ vào Analog: 8 kênh vi sai hoặc 6 kênh vi sai + 2 kênh đơn
- Đầu vào cặp nhiệt điện (J, K, T, E, R, S, B, N, C)
- Độ phân giải cao: 16-bit
- Cách ly nội-mô-đun 3000 VDC
- Dual Watchdog
- Phạm vi nhiệt độ hoạt động rộng: -25 đến + 75 ° C
Thông số kỹ thuật
| Models |
I-7018BL |
| Analog Input |
| Channels |
Differential and Single-ended, or Differential |
| Wiring |
Differential |
| Sensor Types |
Thermocouple |
J, K, T, E, R, S, B, N, C |
| Voltage |
– |
| Current |
– |
| Resolution |
16-bit |
| Accuracy |
0.15% of FSR |
| Sampling Rate |
10 Hz |
| Input Impedance |
> 400 kΩ |
| Common Voltage Protection |
±15 VDC |
| Individual Channel Configuration |
– |
| Overvoltage Protection |
±35 VDC |
Open Wire Detection
(for thermocouple only) |
Yes |
| Temperature Output Consistency |
– |
| Stable Temperature Output in the Field |
– |
| Models |
I-7018BL |
| Communication |
| Interface |
RS-485 |
| Bias Resistor |
No (Usually supplied by the RS-485 Master. Alternatively, add a tM-SG4 or SG-785.) |
| Format |
(N, 8, 1) (N, 8, 2) (E, 8, 1) (O, 8, 1) |
| Baud Rate |
1200 to 115200 bps |
| Protocol |
DCON |
| Dual Watchdog |
Yes, Module (1.6 Seconds), Communication (Programmable) |
| LED Indicator/Display |
| System LED Indicator |
Yes, 1 as Power/Communication Indicator |
| I/O LED Indicator |
– |
| 7-Segment LED Display |
– |
| Isolation |
| Intra-Module Isolation, Field-to-Logic |
3000 VDC |
| EMS Protection |
| ESD (IEC 61000-4-2) |
±2 kV Contact for each Terminal |
| EFT (IEC 61000-4-4) |
±4 kV to Power |
| Surge (IEC 61000-4-5) |
±0.5 kV for Power Line |
| Power |
| Reverse Polarity Protection |
Yes |
| Input Range |
+10 ~ +30 VDC |
| Consumption |
1.0 W |
| Mechanical |
| Dimensions (L x W x H) |
123 mm x 72 mm x 35 mm |
| Installation |
DIN-Rail or Wall Mounting |
| Environment |
| Operating Temperature |
-25 to +75°C |
| Storage Temperature |
-40 to +85°C |
| Humidity |
10 to 95% RH, Non-condensing |
Thông tin đặt hàng
8-channel Analog Input Module using the DCON Protocol (Blue Cover) (RoHS)
Tài liệu
Datasheet
Manual
