Hướng dẫn cấu hình F2103 gprs ip modem và F2403 WCDMA (3G) IP modem

F2103 GPRS IP Modem và F2403 WCDMA (3G) IP Modem là hai thiết bị di động đầu cuối cung cấp giải pháp truyền dữ liệu trên mạng công cộng. Thiết bị sử dụng CPU 16/32 bit và được nhúng hệ thống thời gian thực. Cả 2 modem đều hỗ trợ cổng RS232/RS485/RS422, cho phép người dùng dễ dàng kết nối với thiết bị với cấu hình cơ bản. Thiết bị đang được sử dụng rộng rãi trong lĩnh vực M2M, như giao thông thông minh, lưới điện thông minh, tự động hóa trong công nghiệp, quan trắc,…

Hôm nay, MC&TT sẽ hướng dẫn các bạn cấu hình modem F2103 và F2403 từng thao tác để kết nối thành công.

Để có thể cài đặt và sử dụng modem F2103, F2403, ta cần chuẩn bị các hạng mục sau:

01 địa chỉ IP mạng Wan, địa chỉ này khuyến cáo là địa chỉ IP tĩnh. Các IP này được các nhà cung cấp dịch vụ như FPT, Viettel, ….. Trong các thử nghiệm thì có thể dùng IP của modem ADSL cá nhân.
01 port đã được mở / NAT port. Cách mở port/ NAT Port có thể search trên mạng với từ khóa ( port forward, open port, port forwarding,…)
01 bộ modem F2013 ( modem F2103, Modem F2403, nguồn, dây cáp RS232, Antenna)
Sim 3G. Cần đảm bảo Sim đã được đăng ký GPRS/3G.

Hướng dẫn mở port trên modem mạng TPLINK

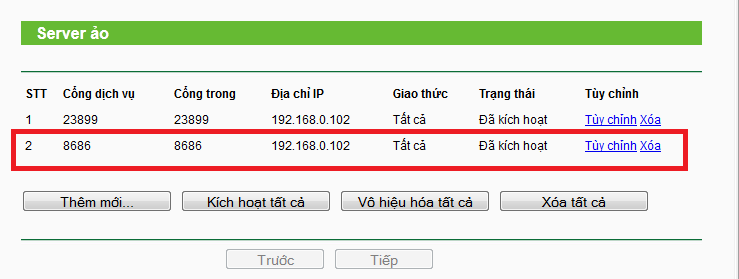

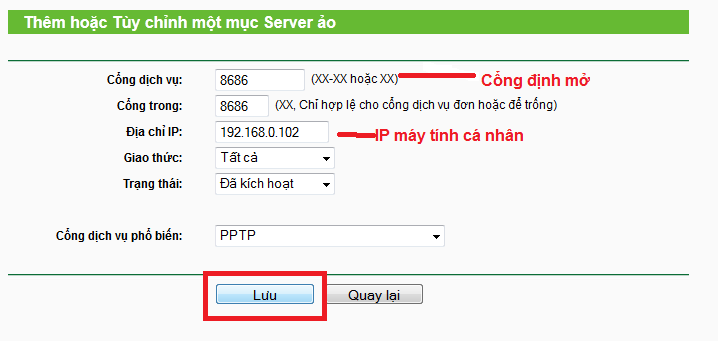

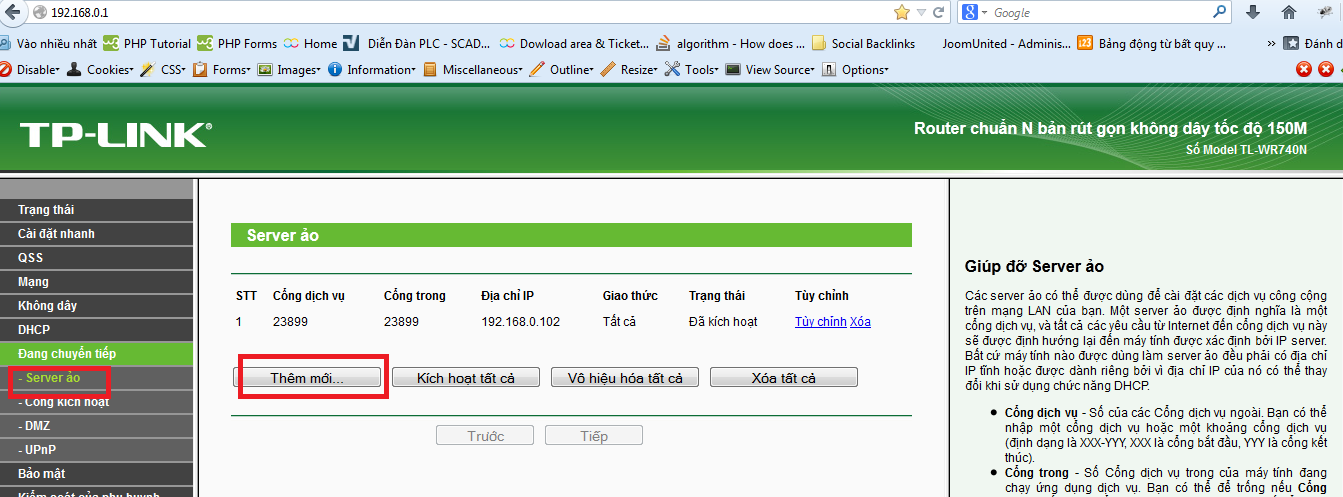

Hiện tại, chúng ta có rất nhiêu loại DLS/ADSL Router và tất nhiên mỗi loại có nhiều giao diện người dùng khác nhau khi cấu hình port forwarding. Ở đây, chúng tôi xin hướng dẫn chi tiết cách làm trên modem ADSL TPLink, đối với các modem ADSL khác, bạn có thể làm một cách tương tự.

Xem thêm: Hướng dẫn NAT port modem VNPT – Gpon GW040

Hướng dẫn config F2103 - F2403

Thực hiện lần lượt các bước sau:

Cần 01 Sim có chức năng GPRS/3G (tốt nhất là sim 3G trọn gói). Đảm bảo sim kết nối internet thành công trên điện thoại.
Gắn Sim vào modem
Lắp Antenna, nguồn vào modem
Cấp nguồn cho modem
Các bước config lần lượt như sau
- Kết nối modem với máy tính bằng cáp đi kèm modem

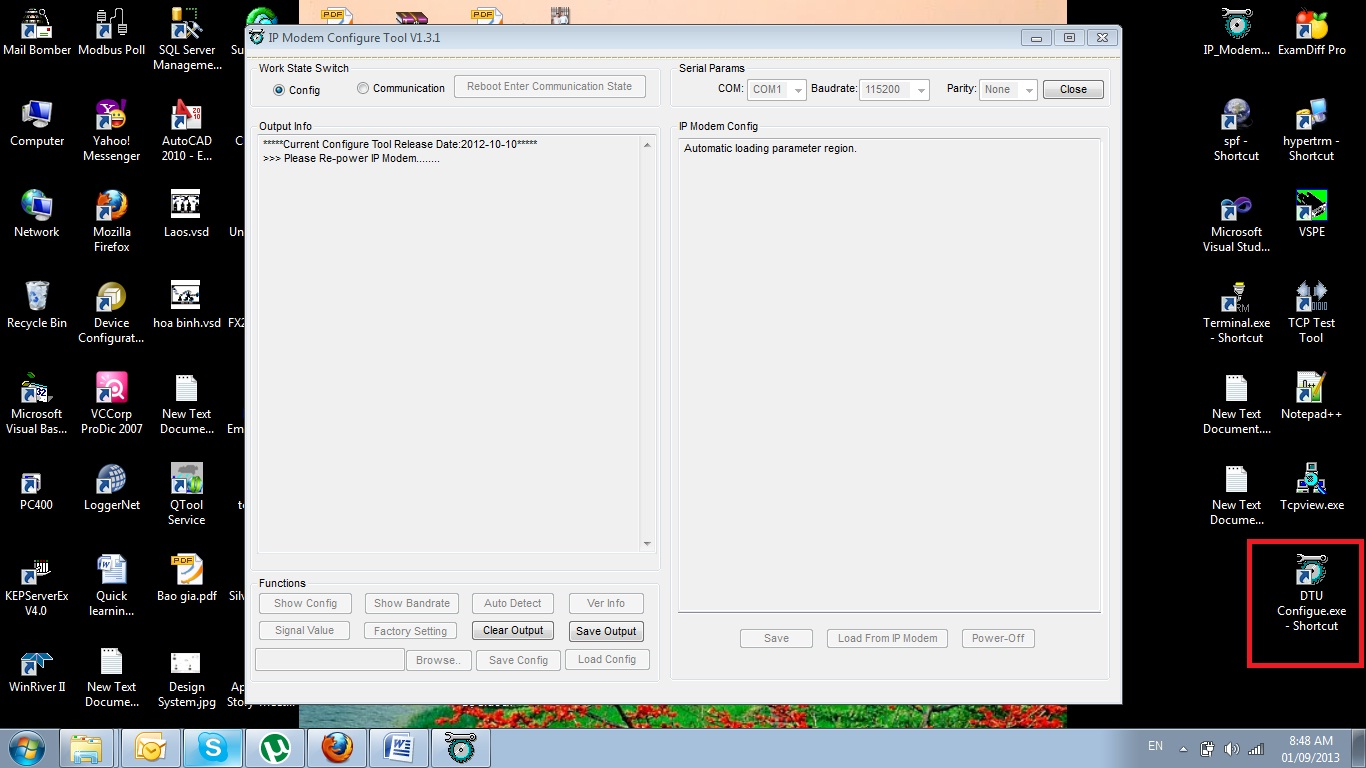

- Mở chương trình DTU config trên máy tính ra. Chương trình sẽ hiện như sau

Khi này, phần mềm yêu cầu re-power lại nguồn, chúng ta rút nguồn ra và cắm lại.

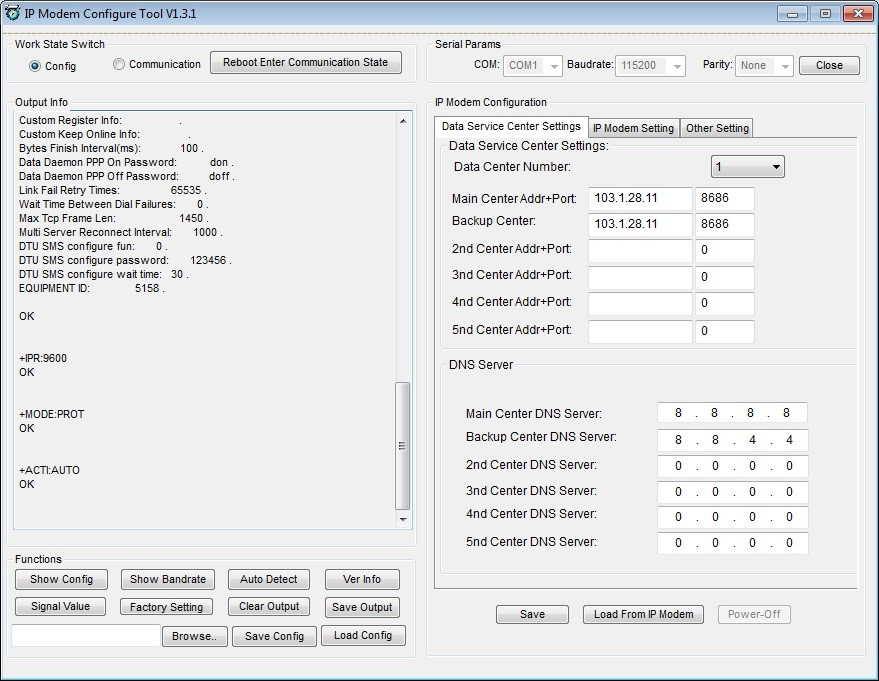

Kết quả như sau:

Các thông số cần điền để config: Đối với các bài toán sử dụng chức năng truyền thông thông qua mạng GPRS/IP thì các chức năng ta để mặc định. Chỉ quan tâm đến hai thông số sau:

102.1.28.11: Đây là địa chỉ IP mạng WAN, có thể là IP tĩnh/động của máy tính – nơi cần đón luồng dữ liệu về. Nếu không biết, bạn có thể tra cứu địa chỉ IP này tại link: https://www.whatismyip.com/

8686: Đây là port trên máy tính đó, yêu cầu phải mở/NAT port này trước khi config thiết bị. Sau khi máy tính đã có dữ liệu về đến nơi, Port này có trách nhiệm đón luồng dữ liệu về ứng dụng của chúng ta.

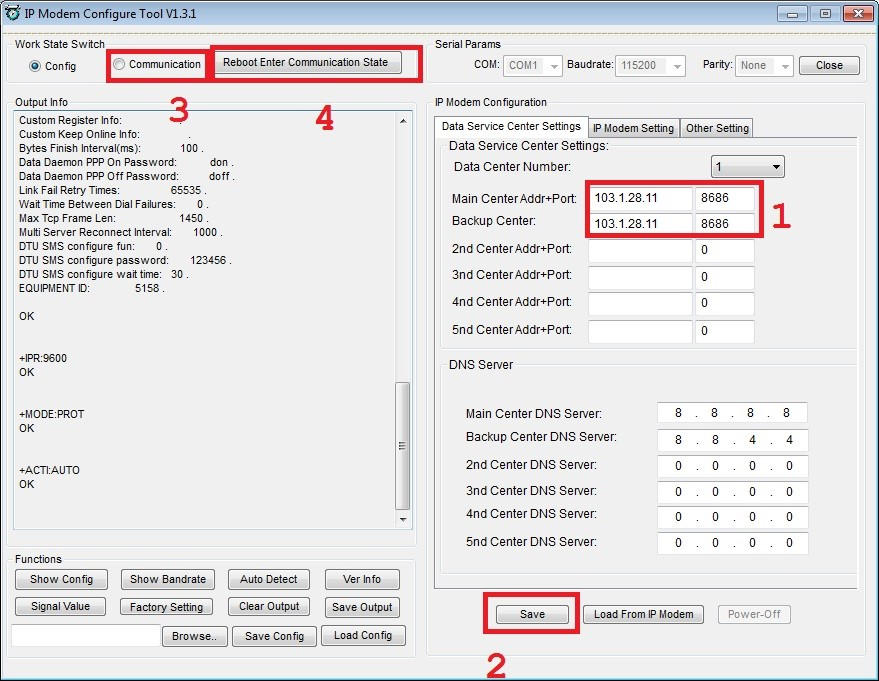

Sau đó làm lần lượt theo thứ tự như trong hình vẽ dưới đây

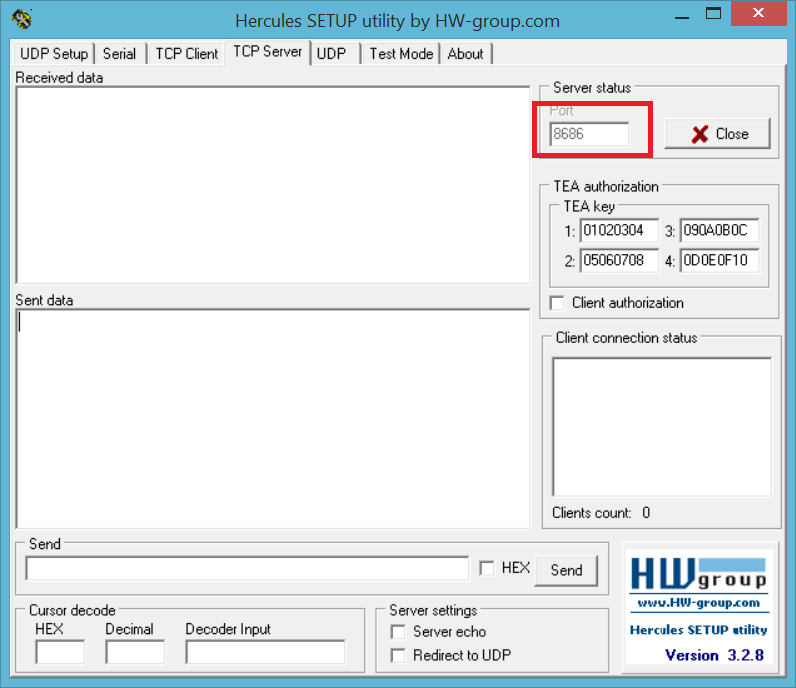

Trên máy tính, cần bật một chương trình để lắng nghe tại port đã mở ( ở đây là port 8686). Ta có thể sử dụng các chương trình đơn giản để lắng nghe như phần mềm Hercules như sau:

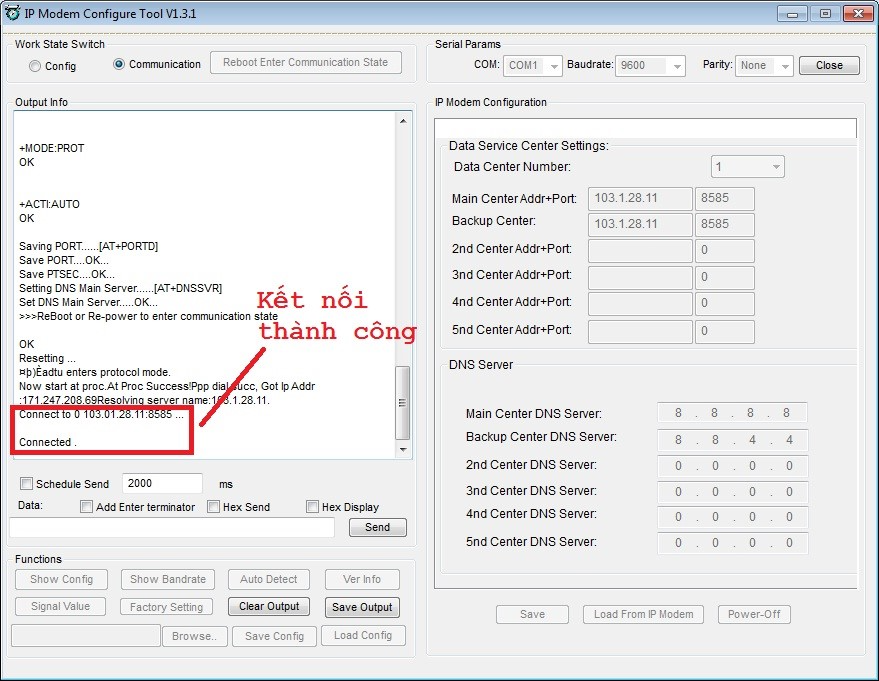

Khi có báo Connected như trên, là việc cấu hình kết nối từ modem F2103/F2403 về máy tính đã thành công. Từ lúc này, dữ liệu từ thiết bị cần điều khiển giám sát sẽ qua cổng RS232 của modem F2103/F2403 , qua hạ tầng mạng GPRS/3G, truyền về máy tính.
