Hướng dẫn cấu hình NP301 – Bộ chuyển đổi tín hiệu 1 cổng RS-232/485/422 sang Ethernet

NP301 là một thiết bị chuyển đổi tín hiệu từ tín hiệu serial sang ethernet. Thiết bị cung cấp 1 cổng RS-232/485/422 và một cổng Ethernet 10/100 Base-T(x). NP301 với hệ thống bảo vệ EMC, có khả năng bảo vệ quá dòng, quá áp.

Sơ đồ chân NP301

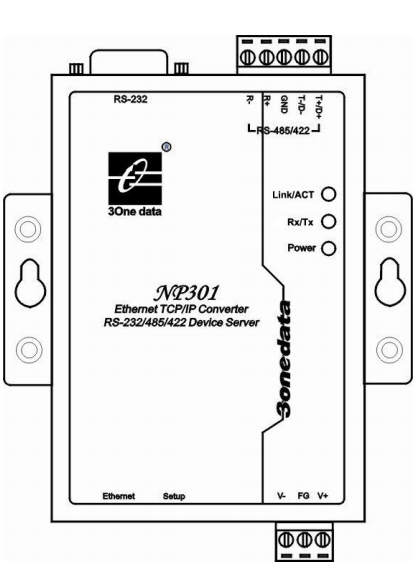

Mặt trước

Mặt trên

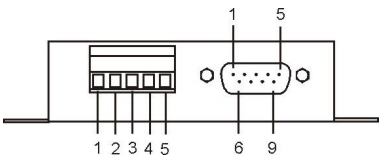

Mặt dưới

Sơ đồ cổng kết nối

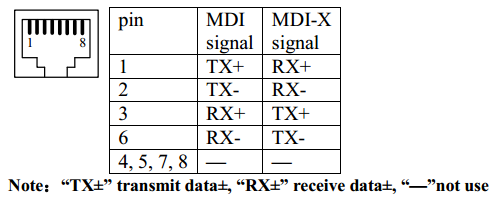

Cổng kết nối10/100Base-T(X)Ethernet

Giao diện kết nối RS-232/485/422

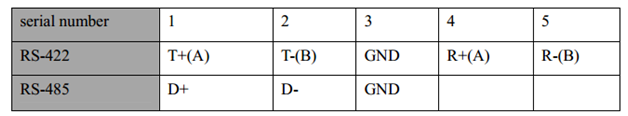

RS-485/422 có năm chân như sau:

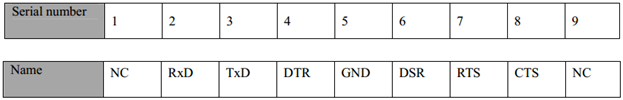

RS232 có 9 chân:

Đèn thông báo

Đèn báo nguồn: LED luôn sáng khi có nguồn
Đèn báo kết nối mạng: Luôn sáng khi có kết nối
Đèn báo truyền thông: Nhấp nháy khi có truyền nhận dữ liệu

Cài đặt mạng

Theo quy định của nhà sản xuất, NP301 sẽ có:

IP mặc định của NP301: 192.168.1.254
Subnet mask : 255.255.255.0
Thông qua trình duyệt WEB, IP của NP301 và PC phải tương đương nhau trong cùng một Local Area network.
Có thể thay đổi địa chỉ IP của N301 và PC sao cho chúng chung Local Area network.

Có 2 cách để thực hiện việc định IP cho thiết bị.

Phương án 1:

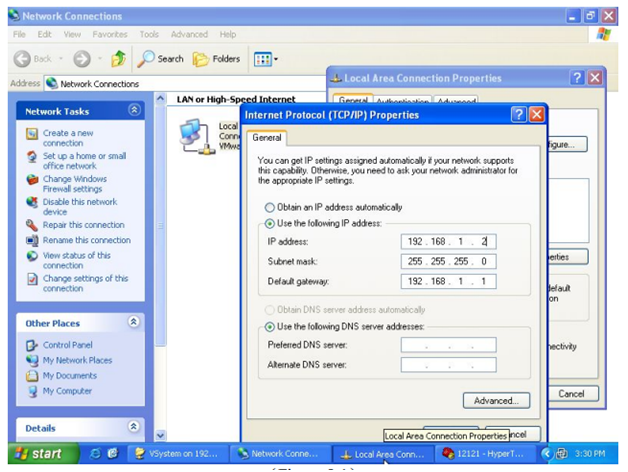

Start->Control panel->network connections->Local area Connection->Properties->Internet protocol（TCP/IP）Setting PC’s IPaddress: 192.168.1.X（X tránh 254, nên từ 2 đến 253).

Phương án 2: Cấu hình IP NP301thông qua VSP manager software

Cài đặt VSP theo đĩa đi kèm cùng sản phẩm
“Seach” để tìm thiết bị
Sau khi tìm thấy NP301, kích chuột phải để thay đổi địa chỉ IP, chú ý: IP của NP301 và PC phải cùng một Local Area network.

Đăng nhập vào giao diện cài đặt bằng Web

1.Đăng nhập với địa chỉ mặc định của modem NP301 là 192.168.1.254

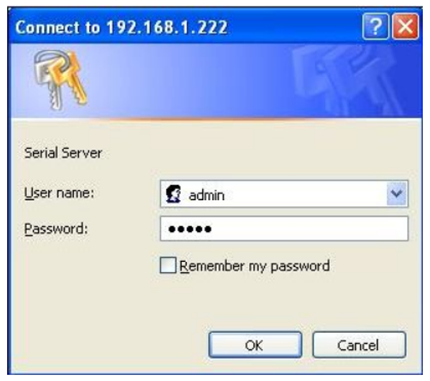

2.Đăng nhập vào giao diện, sử dụng user name “admin”, và pass “admin” mặc định

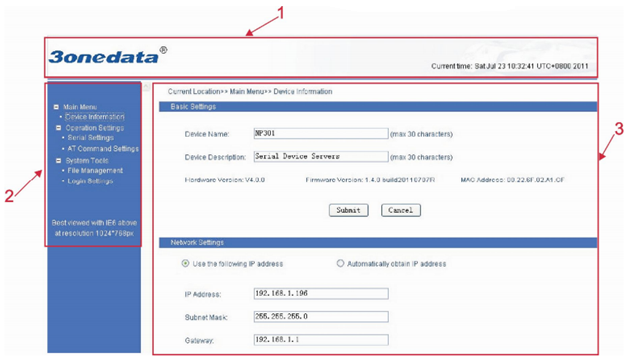

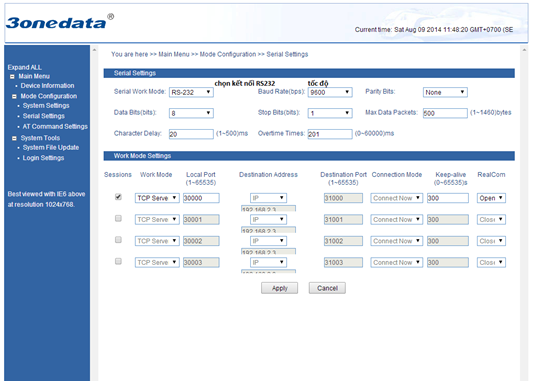

Giao diện phần cài đặt

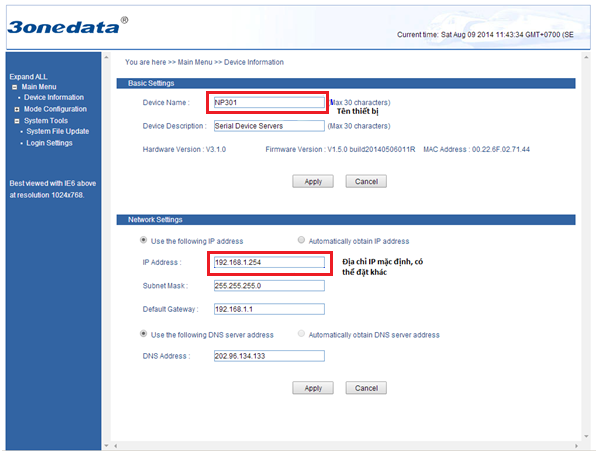

3.Thiết lập kết nối

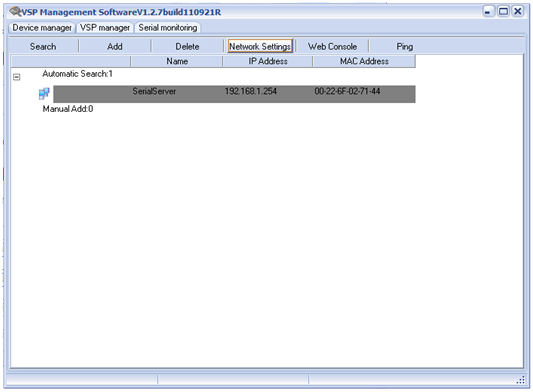

4.Ấn “Search” trong tab Device manager để tìm thiết bị

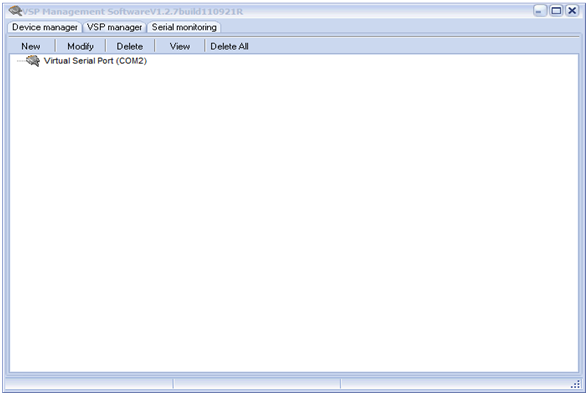

5.Sang tab ” VSP manager”, chọn “New”

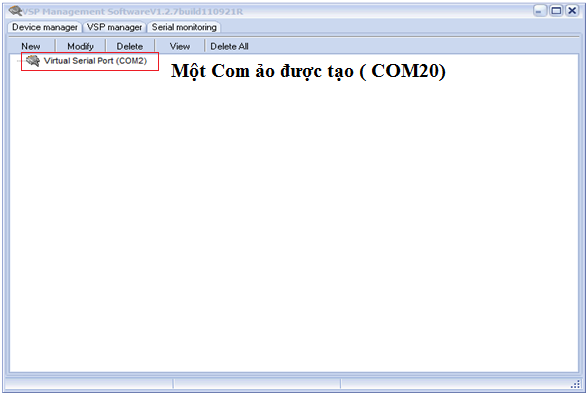

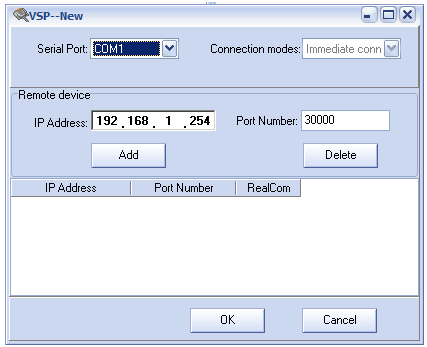

6.Cài đặt COM ảo cho thiết bị, chọn một COM chưa được sử dụng, điền IP và Port như ở giao diện web.

Tiến hành thử kết nối giữa thiết bị, bằng cách truyền dữ liệu qua RS232 và nhận về qua COM ảo bằng phần mềm: Termite, download phần mềm tại: ” http://www.compuphase.com/software_termite.htm “

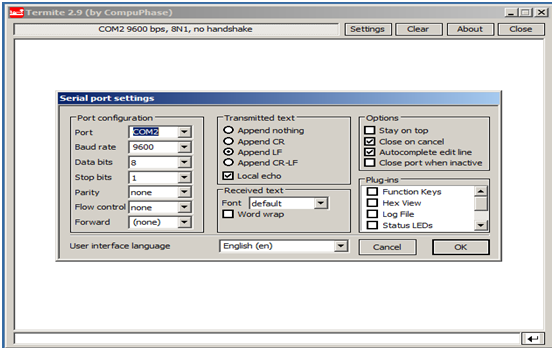

7.Chọn COM2

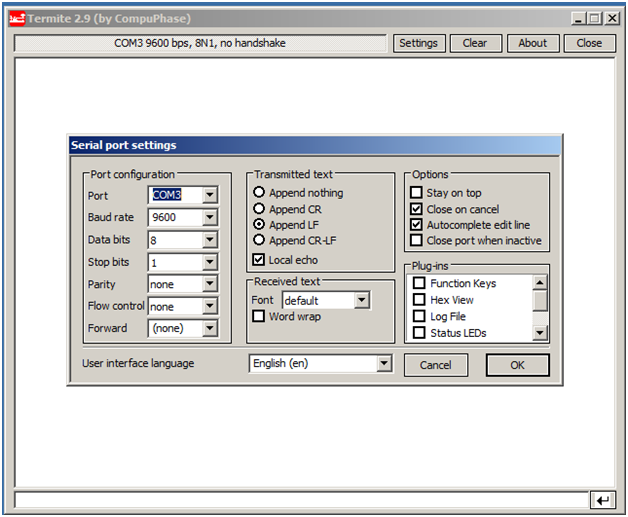

Mở một Terminate khác, chọn COM của cổng RS232, thấy 1 COM thật ở đây là COM3, và COM ảo được tạo là COM2

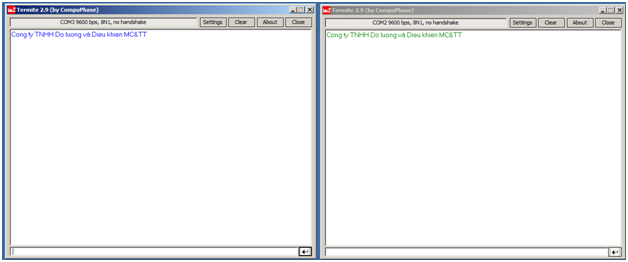

8.Tiến hành gửi dữ liệu thử nghiệm, gửi một chuỗi kí tự

Ta nhận thấy thiết bị đã gửi, nhận được tín hiệu.

Hy vọng, với một vài thao tác đơn giản ở trên, các bạn đã có thể tự cài đặt và sử dụng NP301 trong các ứng dụng của mình.
