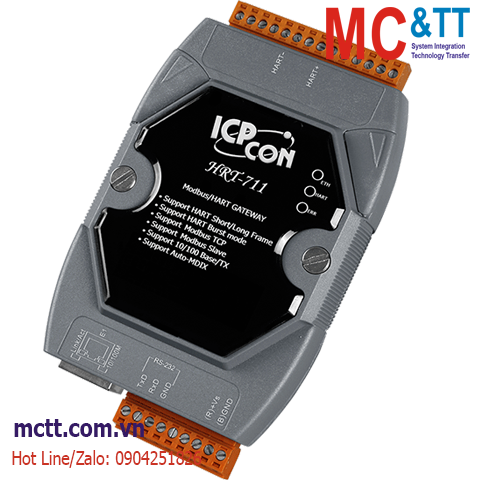

Bộ chuyển đổi Modbus TCP/IP sang HART ICP DAS HRT-711 CR
Features
- Support HART Short/Long frame
- Support HART Burst mode
- Allow two HART Masters
- Working in point-to-point or multi-drop HART mode
- Connecting up to 15 HART modules
- Support Modbus TCP/UDP server
- Support Modbus Slave mode
- Support firmware update via Com Port
- Support on-line replacement of HART devices
- Support acquire Long Frame Address automatically
- Provide LED indicators
- Built-in Watchdog
- Mountable on DIN Rail
Introduction

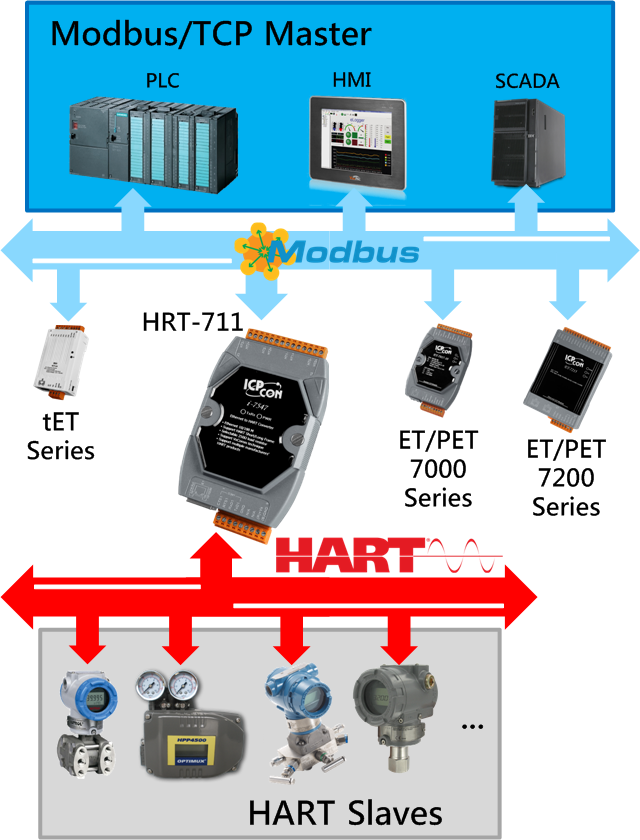

HRT-711 được thiết kế đặc biệt cho thiết bị Master của giao thức HART. Nó cho phép Modbus master truy cập các thiết bị HART. Các thiết bị HART này có thể là một bộ phát, bộ truyền động, v.v. Ngoài ra, chúng tôi còn cung cấp phần mềm tiện ích để người dùng cấu hình HRT-711. Bằng cách sử dụng mô-đun này, người dùng có thể tích hợp các thiết bị HART của họ vào mạng Modbus một cách dễ dàng.
Applications
- Industrial Automation
- Factory Automation
- Process Automation
- Etc…
Specifications
| COM Ports |
| Ports |
RS-232(3 wires) |
| Ethernet |
| Ports |
10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX) |
| HART |
| Ports |
1 |
| Device |
2-wired or 4-wired HART devices |
| Topology |
Point to Point or Multi-Drop |
| Data |
Only Digital Data |
| Frame Type |
Short and Long Frame |
| Burst Mode |
Supported |
| Max. HART Device |
15 |
| Loop Resistor |
250 Ω resistor by Jumper |
| Isolation |
UL1577 Spec. |
| Protocol |
2-pin screwed terminal block |
| Power |
| Reverse Polarity Protection |
Power reverse polarity protection, Over-voltage brown-out protection |
| Input Range |
Unregulated +10 ~ +30 VDC |
| Consumption |
1 W |
| Mechanical |
| Dimensions (mm) |
72 x 35 x 121 (W x L x H) Detail |
| Installation |
DIN-Rail or Wall Mounting |
| Environment |
| Operating Temperature |
-25 ~ +75 °C |
| Storage Temperature |
-30 ~ +80 °C |
| Humidity |
10% ~ 90% RH, Non-condensing |
Download
Datasheet
Documents
Ordering Information
| HRT-711 CR |
Modbus TCP/UDP to HART Gateway (RoHS) |
