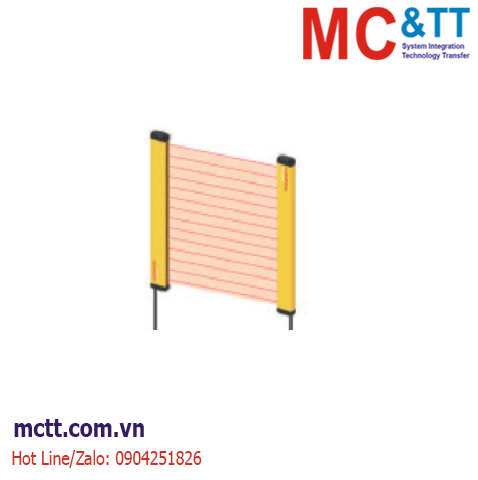

Cảm biến vùng Huayifeng H3TLS là thiết bị quang điện được thiết kế để giám sát và bảo vệ vùng làm việc của máy móc trong các hệ thống tự động hóa. Thiết bị sử dụng bộ phát và bộ thu hồng ngoại để tạo thành một vùng phát hiện liên tục. Khi có người hoặc vật thể đi vào vùng giám sát, tín hiệu đầu ra sẽ thay đổi để gửi tín hiệu đến PLC, relay an toàn hoặc bộ điều khiển, giúp dừng máy hoặc thực hiện các chức năng bảo vệ theo yêu cầu.
H3TLS là dòng thân mỏng, cung cấp nhiều model với chiều cao bảo vệ và số lượng tia quang khác nhau, đáp ứng đa dạng nhu cầu lắp đặt từ các máy đơn lẻ đến dây chuyền sản xuất tự động. Sản phẩm hỗ trợ nguồn cấp 24 VDC, ngõ ra NPN hoặc PNP, lắp đặt đơn giản và hoạt động ổn định trong môi trường công nghiệp.
Đặc điểm nổi bật của :
- Bảo vệ vùng làm việc bằng tia hồng ngoại.
- Nhiều model với chiều cao bảo vệ đa dạng.
- Phát hiện nhanh, phản hồi ổn định.
- Hỗ trợ ngõ ra NPN hoặc PNP.
- Nguồn cấp 24 VDC, dễ dàng tích hợp với PLC và relay an toàn.
- Lắp đặt đơn giản, vận hành ổn định trong môi trường công nghiệp.
Thông số kỹ thuật:
| Parameter |
Specification |
| Dạng cảm biến |
Thu-Phát |
| Khoảng cách giữa các tia |
20mm |
| Đối tượng phát hiện tối thiểu |
Ø25 mm |
| Chiều rộng vùng |
0.1-3m |
| Loại ngõ ra |
NPN/PNP |
| Nguồn cấp |
DC 12–24V |
| Chế độ ngõ ra |
2 kênh NC |
| Kiểu kết nối |
Đầu nối |
Model sản phẩm:
| Model |
Số tia |
Chiều cao vùng (mm) |
| H3TLS 0420-NC/PC |
04 |
60 |
| H3TLS 0620-NC/PC |
06 |
100 |
| H3TLS 0820-NC/PC |
08 |
140 |
| H3TLS 1020-NC/PC |
10 |
180 |
| H3TLS 1220-NC/PC |
12 |
220 |
| H3TLS 1420-NC/PC |
14 |
260 |
| H3TLS 1620-NC/PC |
16 |
300 |
| H3TLS 1820-NC/PC |
18 |
340 |
| H3TLS 2020-NC/PC |
20 |
380 |
| ... |
... |
... |
| H3TLS4820-NC/PC |
48 |
940 |
| H3TLS5020-NC/PC |
50 |
980 |
Tài liệu
Datasheet
