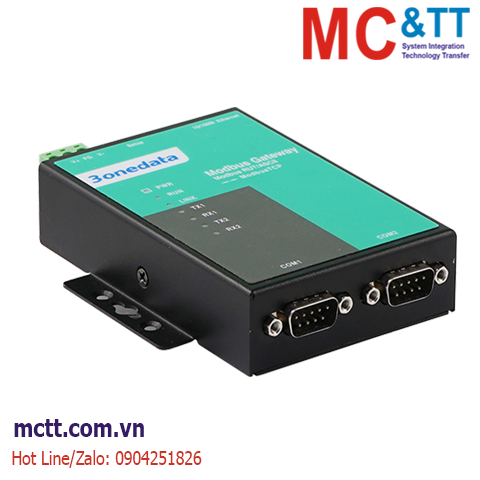

GW1102-2DI(3IN1)-DB-P(12-48VDC) là Bộ chuyển đổi 2 cổng RS-232/485/422 sang Ethernet Modbus Gateway – Bộ chuyển đổi giao thức Modbus RTU/ ASCII sang Modbus TCP của hãng 3onedata được MC&TT phân phối và bảo hành chính hãng tại thị trường Việt Nam.
GW1102-2DI(3IN1)-DB-P(12-48VDC) được thiết kế để tích hợp các thiết bị Modbus RTU/ASCII vào mạng Modbus TCP. Sản phẩm này hỗ trợ 2 cổng nối tiếp RS-232/485/422 và 1 cổng Ethernet 100M.
Modbus gateway hỗ trợ nhiều giao thức mạng, chẳng hạn như giao thức Modbus, TCP, IP, UDP, TELNET, ARP, ICMP, HTTP, HTTPS, SNMP, SSH, SMTP, SNTP, DNS và DHCP. Nó sở hữu chức năng quản lý hoàn chỉnh và hỗ trợ kiểm soát truy cập, cấu hình nhanh, nâng cấp trực tuyến, v.v. RTU Master, RTU Slave, ASCII Master, ASCII Slave và các chế độ hoạt động khác được hỗ trợ; nó hỗ trợ lên đến 256 Modbus TCP client (Master) truy cập và kết nối tới 128 thiết bị Modbus TCP server (slave). TELNET, WEB, SSHD và các chế độ truy cập khác cũng được hỗ trợ. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế thân thiện của giao diện hệ thống quản lý mạng, hoạt động đơn giản và thuận tiện.
Công tắc DIP có thể khôi phục cài đặt gốc của thiết bị. Phần cứng sử dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường cảnh công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong điều khiển và quản lý PLC, Hệ thống tự động hóa tòa nhà, Hệ thống tự động hóa chăm sóc sức khỏe, thiết bị đo lường và hệ thống giám sát lực lượng môi trường, v.v.
Tính năng Bộ chuyển đổi Modbus Gateway
- Hỗ trợ 2 cổng nối tiếp 3IN1 DB9 và 1 cổng Ethernet tự thích ứng 10/100Base-T (X)
- Hỗ trợ chuyển đổi giữa giao thức Modbus RTU / ASCII và Modbus TCP
- Hỗ trợ RTU Master, RTU Slave, ASCII Master, ASCII Slave và các chế độ hoạt động khác
- Hỗ trợ ánh xạ ID ảo và thực để đạt được khả năng truy cập linh hoạt giữa các thiết bị Master và Slave
- Hỗ trợ các chế độ mạng như chế độ dự phòng, chế độ chuyển mạch và chế độ IP kép để đáp ứng nhu cầu của các môi trường mạng khác nhau
- Hỗ trợ đầu vào nguồn điện 12 ~ 48VDC
- Hỗ trợ dải nhiệt độ hoạt động rộng -40 ~ 75 ℃
Thông số kỹ thuật
| Ethernet |
Standard: 10Base-T, 100Base-TX
Protocol: Modbus TCP, TCP, IP, UDP, ARP, HTTP, TELNET, SNMP, ICMP, DHCP, DNS
Rate: 10/100M Automatic Flow Control, MDI/MDI-X Autotunning
Interface quantity: 1
Interface form: RJ45
Duplex mode: Full/Half Duplex Mode Self-adaption |
| Serial Port |
Standard: EIA RS-232C, RS-485, RS-422
Protocol: Modbus RTU/ASCII
Quantity of serial port: 2 3IN1 serial ports
RS-232 signal: DSR, RTS, GND, TXD, RXD,CTS, DTR
RS-485 signal: D+, D-, GND
RS-422 signal: T+, T-, GND, R+, R-
Baud rate: 110-115200bps
Data bit: 7bit, 8bit
Parity bit: None, Even, Odd, Space, Mark
Stop bit: 1bit, 2bit
Interface form: DB9
Flow control: RTS/CTS, DTR/DSR, XON/XOFF
Directional control: RS-485 direction adopts Automatic Data Direction Control technology
Pull high/low resistor for RS-485: 4.7kΩ
Electromagnetic isolation strength: 3KVDC/2KVrms
Operating mode: RTU Master, RTU Slave, ASCII Master and ASCII Slave
Connection quantity: support up to 256 Modbus TCP client (master) accesses and connect up to 128 Modbus TCP server (slave) devices. |
| Configuration Method |
WEB configuration management, TELNET configuration, Windows configuration tool, SSHD configuration |
| Security |
User right classification, IP address filtering, MAC address filtering, SNMP/ Mail /System Log alarm, HTTP/HTTPS/SSHD/TELNET access control |
| Indicator |
Power supply indicator, running indicator, Ethernet port indicator, serial port indicator |
| Power Supply |
12~48VDC, 3-pin 5.08mm pitch terminal blocks
Power supply nonpolarity |
| Power Consumption |
No-load: 0.9W@12VDC
Full-load: 1.1W@12VDC |
| Working Environment |
Operating temperature: -40~75℃
Storage temperature:-40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: wall mounting
Dimension (W x H x D): 97mm×110mm×25mm
Weight: 0.3kg |
| Industrial Standard |
IEC 61000-4-2 (ESD, electrostatic discharge), Level 4
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-4 (EFT, electrical fast transient pulses), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC 61000-4-5 (Surge), Level 3
Power supply: common mode±2kV, differential mode±1kV
Signal: common mode ±1kV, differential mode ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Thông tin đặt hàng Bộ chuyển đổi Modbus Gateway
- GW1102-2DI(3IN1)-DB-P(12-48VDC)
2*RS-232/485/422 + 1*10/100Baes-T(X), single power supply 12-48VDC, wall-mounting
Tài liệu
Datasheet
