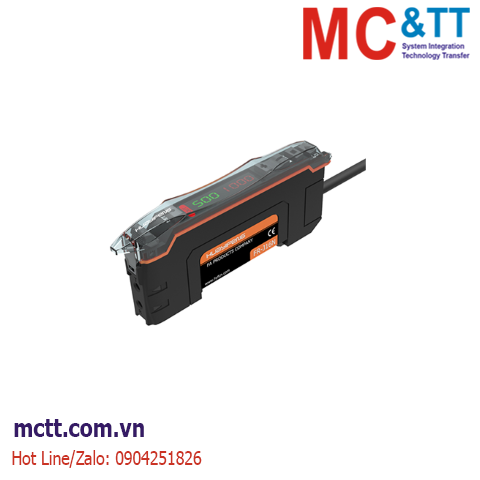

Bộ khuếch đại sợi quang hiển thị kép Huayifeng FR-J16P-C1 là thiết bị xử lý tín hiệu dành cho các đầu cảm biến sợi quang, được trang bị đầu nối M8 giúp việc lắp đặt, thay thế và bảo trì trở nên nhanh chóng, thuận tiện. Thiết bị có nhiệm vụ chuyển đổi tín hiệu quang thành tín hiệu ngõ ra ổn định để kết nối với PLC, bộ điều khiển và các hệ thống tự động hóa. Sử dụng nguồn sáng LED đỏ bước sóng 640nm kết hợp công nghệ điều chế ánh sáng, FR-J16P-C1 mang lại khả năng phát hiện chính xác, chống nhiễu tốt và hoạt động ổn định trong nhiều môi trường công nghiệp.
FR-J16P-C1 được trang bị màn hình LED hiển thị kép 8 chữ số, cho phép hiển thị đồng thời giá trị cài đặt và giá trị phát hiện, giúp người dùng dễ dàng theo dõi trạng thái hoạt động và hiệu chỉnh thông số. Thiết bị hỗ trợ lựa chọn chế độ Light ON/Dark ON, nhiều mức thời gian đáp ứng với tần số đóng cắt lên đến 10kHz, phù hợp cho cả các ứng dụng phát hiện thông thường và dây chuyền sản xuất tốc độ cao.
Tính năng nổi bật của FR-J16P-C1 :
- Màn hình hiển thị kép LED
- Hỗ trợ nhiều chế độ phát hiện
- Thời gian đáp ứng nhanh
- Thiết kế nhỏ gọn, dễ lắp đặt trong tủ hoặc máy
- Vỏ PC bền, chống va đập và rung tốt
Thông số kỹ thuật :
| Parameter |
Specification |
| Nguyên lí hoạt động |
Khuếch đại tín hiệu sợi quang |
| Loại ngõ ra |
PNP |
| Nguồn cấp |
DC 12–24V ±10% |
| Nguồn sáng |
LED đỏ 640nm |
| Chế độ output |
Light ON / Dark ON |
| Thời gian đáp ứng |
50µs (HS) / 280µs (STD) / 24ms |
| Tần số đóng cắt |
10kHz (HS) / 1.8kHz (STD) / 25Hz |
| Hiển thị |
LED số 7 đoạn, hiển thị kép |
| Timer |
ON-delay / OFF-delay / One-shot |
| Điện trở cách điện |
≥ 20MΩ (500VDC) |
| Cấp bảo vệ |
IP40 |
| Kiểu kết nối |
Đầu nối M8 3 chân |
| Vật liệu |
PC |
| Kích thước |
71.5 × 33.8 × 10 mm |
Sơ đồ đấu nối :
