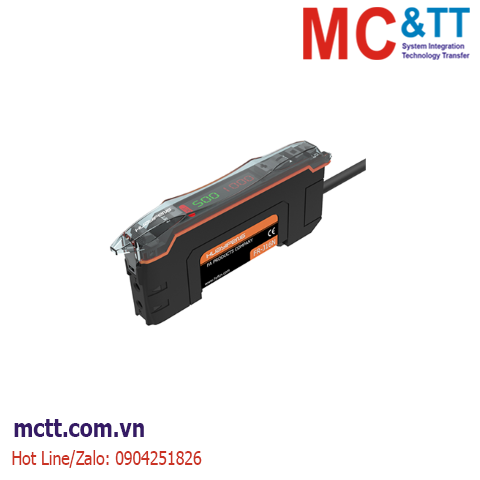

Bộ khuếch đại sợi quang hiển thị kép Huayifeng FR-J16P là thiết bị xử lý tín hiệu dành cho các đầu cảm biến sợi quang, giúp chuyển đổi tín hiệu quang thành tín hiệu ngõ ra ổn định để điều khiển PLC và các hệ thống tự động hóa. Thiết bị sử dụng nguồn sáng LED đỏ 640nm kết hợp phương pháp điều chế ánh sáng, mang lại khả năng phát hiện chính xác và hoạt động ổn định trong nhiều môi trường công nghiệp.
FR-J16P được trang bị màn hình LED hiển thị kép 8 chữ số, cho phép hiển thị đồng thời giá trị cài đặt và giá trị phát hiện, giúp việc giám sát và hiệu chỉnh trở nên nhanh chóng, thuận tiện. Thiết bị hỗ trợ lựa chọn chế độ Light ON/Dark ON, nhiều chế độ thời gian đáp ứng với tần số đóng cắt lên đến 10kHz, đáp ứng tốt cả các ứng dụng tốc độ cao.
Tính năng nổi bật của FR-J16P :
- Màn hình hiển thị kép LED
- Hỗ trợ nhiều chế độ phát hiện
- Thời gian đáp ứng nhanh
- Thiết kế nhỏ gọn, dễ lắp đặt trong tủ hoặc máy
- Vỏ PC bền, chống va đập và rung tốt
Thông số kỹ thuật :
| Parameter |
Specification |
| Nguyên lí hoạt động |
Khuếch đại tín hiệu sợi quang |
| Loại ngõ ra |
PNP |
| Nguồn cấp |
DC 12–24V ±10% |
| Nguồn sáng |
LED đỏ 640nm |
| Chế độ output |
Light ON / Dark ON |
| Thời gian đáp ứng |
25µs (HS) / 200µs (STD) / 24ms |
| Tần số đóng cắt |
10kHz (HS) / 2kHz (STD) / 25Hz |
| Hiển thị |
LED số 7 đoạn, hiển thị kép |
| Timer |
ON-delay / OFF-delay / One-shot |
| Điện trở cách điện |
≥ 20MΩ (500VDC) |
| Cấp bảo vệ |
IP40 |
| Kiểu kết nối |
Dây liền (cáp tiêu chuẩn 2m) |
| Vật liệu |
PC |
| Kích thước |
71.5 × 33.8 × 10 mm |

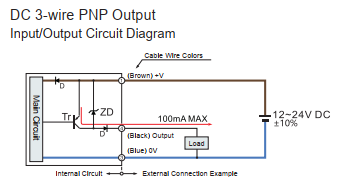

Sơ đồ đấu nối :
Tài Liệu
Datasheet
