Mô tả

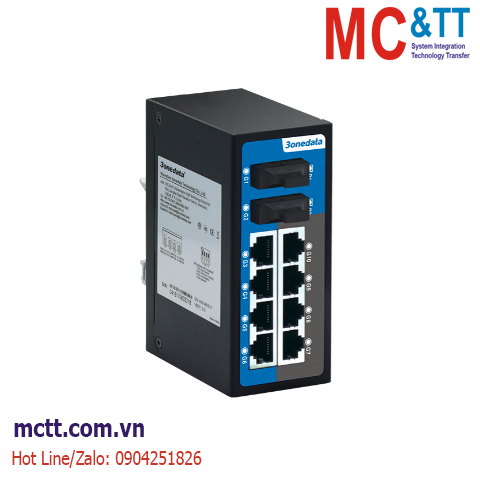

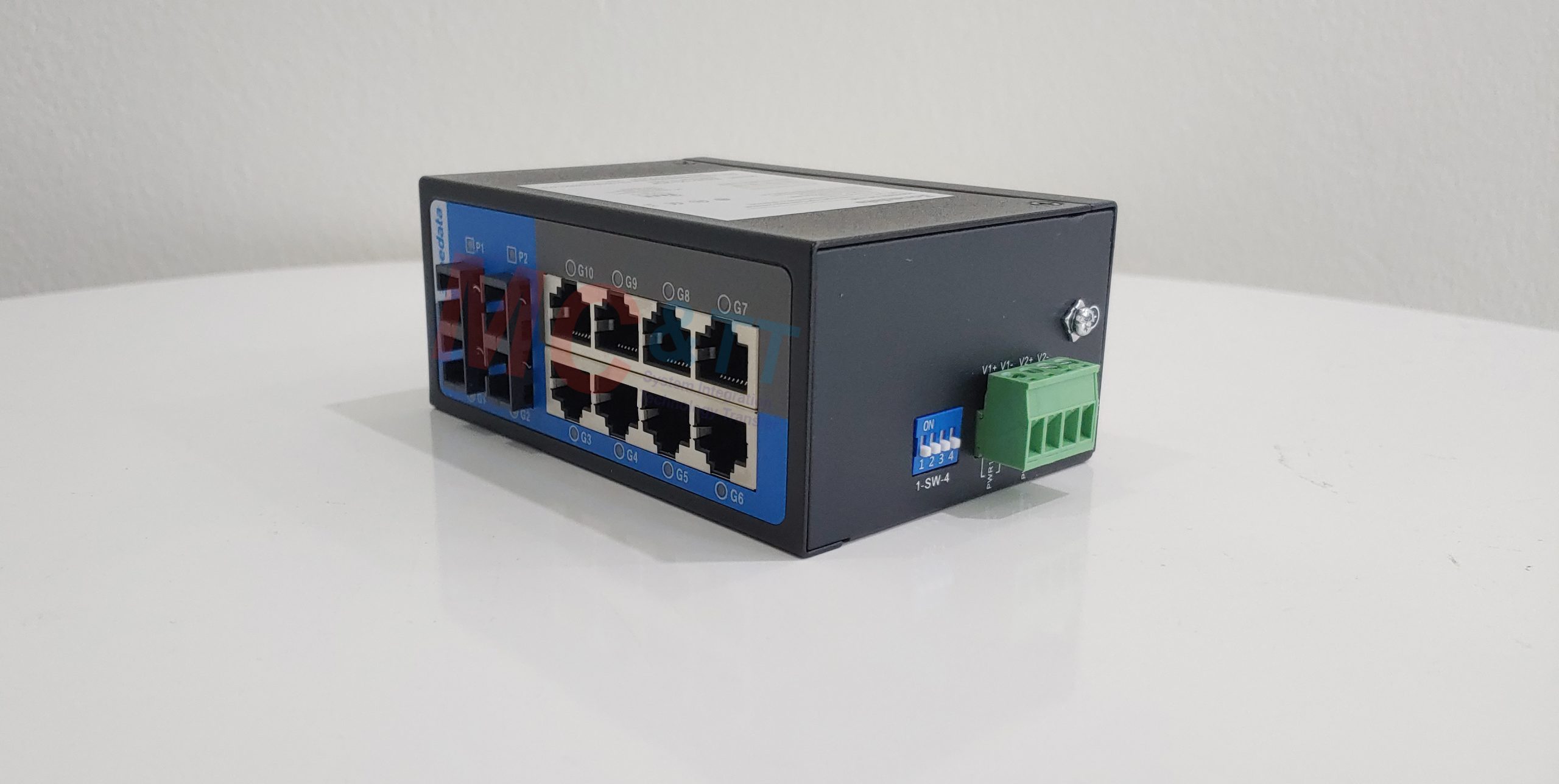

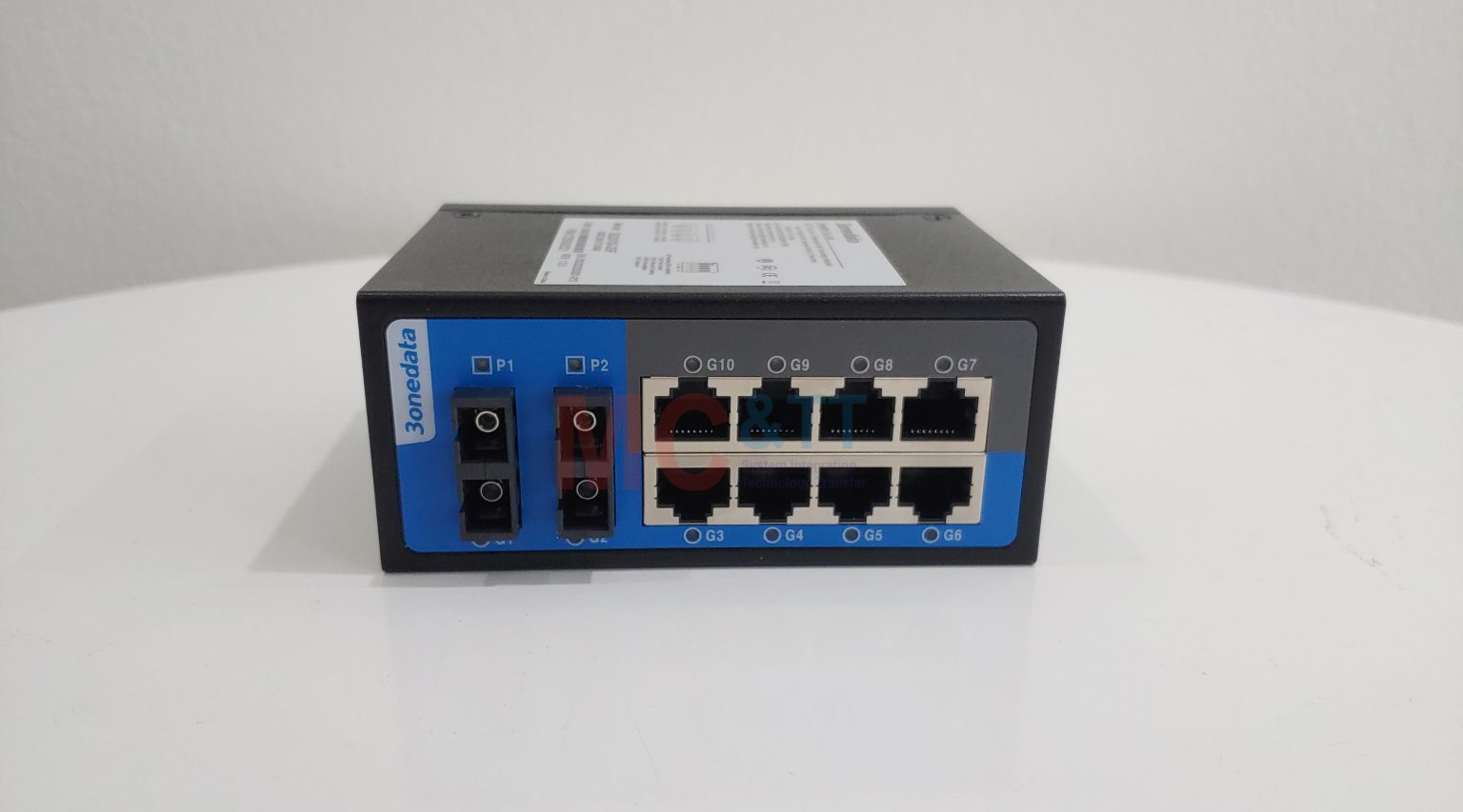

Switch 8 cổng Gigabit Ethernet + 2 cổng Gigabit quang (Multi-mode, SC, 2KM) 3onedata ES2010G-2GF-M-SC-2KM

ES2010G Series là thiết bị chuyển mạch Ethernet không được quản lý Gigabit đầy đủ 10 cổng. Sê-ri này bao gồm hai loại sản phẩm và cung cấp cổng sợi quang Gigabit, khe cắm Gigabit SFP và cổng đồng Gigabit. Nó sử dụng DIN-Rail hoặc gắn tường có thể đáp ứng các yêu cầu của các cảnh khác nhau.

Đầu vào nguồn điện là hai mạch cấp nguồn độc lập, có thể đảm bảo thiết bị hoạt động bình thường khi một trong các nguồn điện bị hỏng. Công tắc DIP hỗ trợ cấu hình điều khiển luồng bằng một cú nhấp chuột, tổng hợp cổng sợi quang và cách ly cổng đồng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.

Tính năng

  • Hỗ trợ 2 cổng quang Gigabit, 8 cổng Gigabit đồng
  • Điện áp đầu vào: 12~48VDC, nguồn kép, bảo vệ phân cực ngược
  • Hỗ trợ dải nhiệt độ hoạt động rộng 0~55℃

Thông số kỹ thuật

Standard & Protocol

IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control

Interface

Copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning

Fiber port: 1000Base-X, SC interface

SFP slot: 1000Base-X, SFP slot

LED Indicator Port Indicator, Power Supply Indicator
Switch Property

Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 1Mbit
Backplane bandwidth: 20G
Switch time delay: < 10μs

Power Supply

12~48VDC, 4-pin 7.62mm pitch terminal blocks

Dual power supply redundancy, reverse polarity protection

Power Consumption
Model No-load (@24VDC) Full-load (@24VDC)
ES2010G-2GS 2.4W 8.5W
ES2010G-2GF 3.9W 8.1W
Environmental Limit Operating temperature: 0~55℃
Storage temperature: -10~65℃
Relative humidity: 5%~95%(no condensation)
Physical Characteristic Housing: IP30 protection, metal

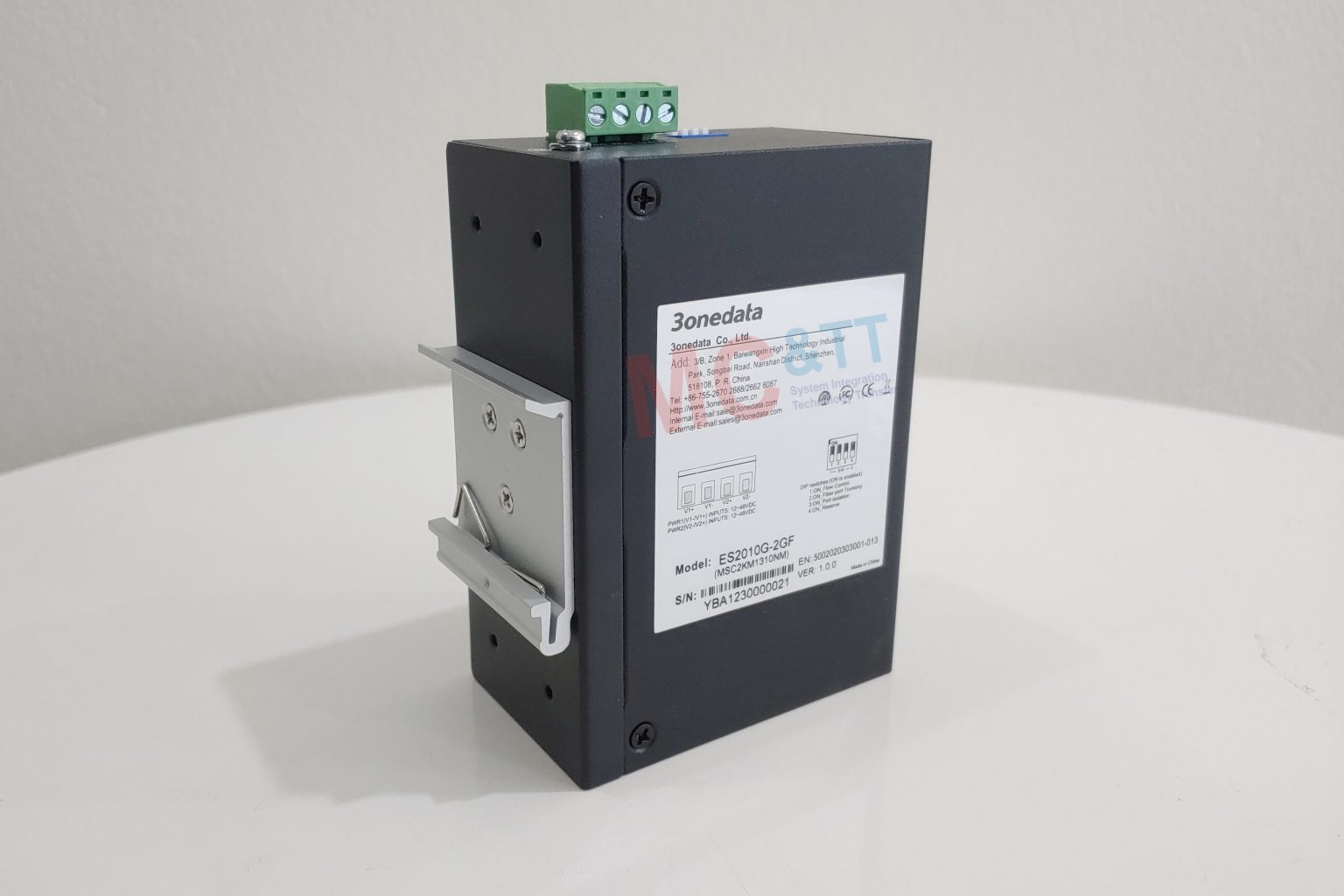

Installation: DIN-Rail mounting or wall mounting
Dimension (W x H x D): 50mm×115mm×80mm
Weight: ≤450g
Industrial Standard

IEC 61000-4-2 (ESD, Electrostatic Discharge) ,Level 4 (Suit for ES2010G-2GS)
Air discharge: ±15kV
Contact discharge: ±8kV

IEC 61000-4-2 (ESD, Electrostatic Discharge), Level 1 (Suit for ES2010G-2GF)
Air discharge: ±2kV
Contact discharge: ±2kV

IEC 61000-4-5 (Surge), Level 2 (Suit for ES2010G-2GF)
Power supply: common mode ±1kV, differential mode ±0.5kV
Ethernet port: ±1kV

Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6

Certification CE, FCC, RoHS

Download

Datasheet

Quick Guide

Thông tin đặt hàng

  • ES2010G-2GF(MSC2KM)

Din-rail, unmanaged, 8*10/100/1000Base-TX (RJ45) + 2*1000Base-FX (SC, multi-mode, dual fibers, 2KM), dual power supply: 12~48VDC
