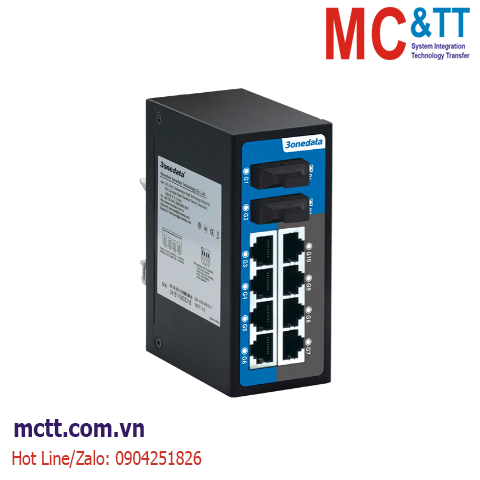

Switch 8 cổng Gigabit Ethernet + 2 cổng Gigabit quang 3Onedata ES2010G-2GF
ES2010G Series là thiết bị chuyển mạch Ethernet không được quản lý Gigabit đầy đủ 10 cổng. Sê-ri này bao gồm hai loại sản phẩm và cung cấp cổng sợi quang Gigabit, khe cắm Gigabit SFP và cổng đồng Gigabit. Nó sử dụng DIN-Rail hoặc gắn tường có thể đáp ứng các yêu cầu của các cảnh khác nhau.
Đầu vào nguồn điện là hai mạch cấp nguồn độc lập, có thể đảm bảo thiết bị hoạt động bình thường khi một trong các nguồn điện bị hỏng. Công tắc DIP hỗ trợ cấu hình điều khiển luồng bằng một cú nhấp chuột, tổng hợp cổng sợi quang và cách ly cổng đồng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 2 cổng quang Gigabit, 8 cổng Gigabit đồng
- Điện áp đầu vào: 12~48VDC, nguồn kép, bảo vệ phân cực ngược
- Hỗ trợ dải nhiệt độ hoạt động rộng 0~55℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
IEEE 802.3x for Flow Control |
| Interface |
Copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/half Duplex Mode, MDI/MDI-X Autotunning
Fiber port: 1000Base-X, SC interface
SFP slot: 1000Base-X, SFP slot |
| LED Indicator |
Port Indicator, Power Supply Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 1Mbit
Backplane bandwidth: 20G
Switch time delay: < 10μs |
| Power Supply |
12~48VDC, 4-pin 7.62mm pitch terminal blocks
Dual power supply redundancy, reverse polarity protection |
| Power Consumption |
| Model |
No-load (@24VDC) |
Full-load (@24VDC) |
| ES2010G-2GS |
2.4W |
8.5W |
| ES2010G-2GF |
3.9W |
8.1W |
|
| Environmental Limit |
Operating temperature: 0~55℃
Storage temperature: -10~65℃
Relative humidity: 5%～95%（no condensation） |
| Physical Characteristic |
Housing: IP30 protection, metal
Installation: DIN-Rail mounting or wall mounting
Dimension (W x H x D): 50mm×115mm×80mm
Weight: ≤450g |
| Industrial Standard |
IEC 61000-4-2 (ESD, Electrostatic Discharge) ，Level 4 (Suit for ES2010G-2GS)
Air discharge: ±15kV
Contact discharge: ±8kV
IEC 61000-4-2 (ESD, Electrostatic Discharge), Level 1 (Suit for ES2010G-2GF)
Air discharge: ±2kV
Contact discharge: ±2kV
IEC 61000-4-5 (Surge), Level 2 (Suit for ES2010G-2GF)
Power supply: common mode ±1kV, differential mode ±0.5kV
Ethernet port: ±1kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
Gigabit SFP Slot |
Gigabit Fiber Port |
Gigabit Copper Port |
Power Supply Range |
| ES2010G-2GS |
2 |
- |
8 |
12~48VDC dual power supply |
| ES2010G-2GF |
- |
2 |
8 |
