PLC S7-1500 | Tổng quan SIMATIC S7-1500 Siemens – Phần 1

Tổng quan về SIMATIC S7-1500

Dòng sản phẩm PLC SIMATIC S7-1500 của Siemens được thiết kế theo dạng module với nhiều loại CPU khác nhau phù hợp cho nhiều cấp hiệu suất khác nhau. Dãy sản phẩm rộng lớn với các module tín hiệu vào ra, các module công nghệ dành cho các chức năng đặc biệt như đếm, các module điều khiển tập trung hay điều khiển phân tán được sử dụng trong truyền thông giao tiếp giữa các thiết bị hoặc nhà máy. SIMATIC S7-1500 với cấp bảo vệ IP20 và được thiết kế để lắp đặt trong các tủ điều khiển (ngoài ra còn có loại S7-1500 với cấp bảo vệ IP65/IP67).

SIMATIC S7-1500 được ứng dụng trong các quy trình sản xuất sẽ đạt hiệu suất và chất lượng cao nhất với backplane bus, PROFINET hiệu suất cao, thời gian đáp ứng ngắn và thời gian xử lý lên lên đến 1 ns.

PLC S7-400 | Tổng quan các dòng SIMATIC S7-400 Siemens
PLC S7-300 | Tổng quan các dòng SIMATIC S7-300 Siemens
PLC S7-1200 | Tổng quan các dòng SIMATIC S7-1200 Siemens
Tổng quan PLC Siemens Logo, S7-200, S7-1200, S7-300, S7-1500, S7-400 Series

Chuẩn đoán và sửa lỗi nhanh

Nhờ vào tính đồng nhất và được hiển thị, chức năng chuẩn đoán được tích hợp trong SIMATIC S7-1500 đảm bảo rằng các thông báo lỗi được hiển thị tường minh trong TIA Portal lên trên PC, trên HMI, trên Web Server, và trên màn hình hiển thị của CPU. Các kênh cấu hình và chuẩn đoán lỗi được tích hợp vào hệ thống theo cách thân thiện nhất với người dùng. Chức năng theo dõi được tích hợp trên tất cả CPU.

Điều này cho phép khả năng chạy chuẩn đoán chính xác dựa trên các chương trình người dùng và ứng dụng điều khiển chuyển động và tối ưu hóa biến tần. Nếu có lỗi xảy ra, kênh chuẩn đoán có thể xác định nhanh chóng và chỉ định chính xác. Điều đó làm giảm thời gian dừng máy và tăng hiệu suất nhà máy.

Dễ dàng sử dụng và lắp đặt

SIMATIC S7-1500 mang lại khả năng xử lý dễ dàng nhất và mức độ trải nghiệm người dùng tốt nhất trong nhiều chi tiết, tính năng mới. Việc tiêu chuẩn hóa ngõ kết nối phía trước đem đến sự dễ dàng trong việc dự trữ nguồn thiết bị dự phòng. Dễ dàng gán nhãn và kẹp giúp giảm thời gian đi dây và dễ dàng xác định nguyên nhân nếu có sự nhầm lẫn.

Dễ dàng mở rộng, tùy chọn phương thức lắp đặt, và có khả năng tương thích cao nên mang lại hiệu quả chi phí tối đa và đầu tư an toàn.

Tích hợp chức năng bảo mật

SIMATIC S7-1500 sử dụng các biện pháp bảo mật từ giai đoạn ủy quyền, các khối bảo vệ cho tới tính toàn vẹn trong bảo mật truyền thông giao tiếp. Tính năng bảo mật được tích hợp sẽ giúp ngăn chặn việc sao chép công nghệ, và đảm bảo nhà máy vận hành ở mức độ cao.

Trên thẻ nhớ SIMATIC, từng khối block được liên kết tới số serial number của bộ nhớ gốc của thẻ nhằm ngăn chặn việc sao chép chương trình. Bộ điều khiển CPU sẽ dò được những thay đổi dữ liệu lập trình hoặc dữ liệu được truyền từ nguồn trái phép.

Tích hợp chức năng an toàn

Điểm đặc biệt của việc tích hợp tính năng an toàn đó là một hệ thống dành cho các ứng dụng tiêu chuẩn và tính năng fail-safe. Bộ điều khiển SIMATIC fail-safe mang đến khả năng tích hợp lớn nhất có thể: một bộ điều khiển, một kết nối và một chương trình cho hệ thống tự động tiêu chuẩn và fail-safe.

Tính năng an toàn được tích hợp cho tất cả các bộ điều khiển lập trình SIAMTIC S7-1500 và làm cho việc kết nối các thiết bị PROFIsafe Geräten trở nên đơn giản thông qua PROFIBUS và PROFINET. Với SIMATIC STEP 7 và TIA Portal, người dùng có thể tạo ra các chương trình của riêng họ sử dụng cùng cấu hình và cách thức hoạt động cho các chức năng tiêu chuẩn cũng như các chức năng đòi hỏi độ an toàn khi xảy ra sự cố. Chức năng thống nhất dữ liệu tự động đồng bộ hóa các thành phần trong chương trình tiêu chuẩn và fail-safe.

Tối ưu hóa cho các chức năng công nghệ

Bộ điều khiển lập trình SIMATIC S7-1500 cao cấp được trang bị hoàn hảo các chức năng công nghệ. Điều khiển chuyển động (vị trí), thu phát tín hiệu, bộ điều khiển PID được tích hợp và có thể được sử dụng cho những phạm vi rộng lớn hơn với với T-CPUs. TIA Portal hổ trợ các công việc điều khiển chuyển động dựa trên kiểm soát biến tần hoặc drive.

Siemens cung cấp giải pháp all-in-one bao gồm bộ điều khiển SIMATIC S7-1500 Advanced, biến tần, servo SINAMICS, với khả năng kết nối dễ dàng thông qua giao tiếp PROFINET.

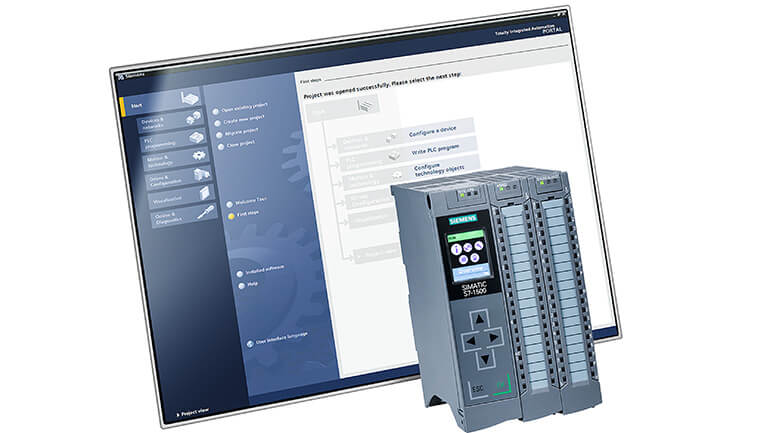

Thiết kế hiệu quả với TIA Portal

TIA Portal giúp bạn có khả năng kiểm soát hoàn toàn hệ thống tự động, từ phác thảo cho đến cấu hình kỹ thuật tích hợp tới vận hành đều rõ ràng và trực quan. Ngoài ra, TIA Portal còn giúp giảm thời gian thiết kế và chạy thử nghiệm thông qua các công cụ mô phỏng. Đồng thời tăng hiệu suất vận hành máy thông qua các chức năng chuẩn đoán và quản lý năng lượng. Từ đó tăng mức độ linh hoạt hơn nhờ kết nối với cấp quản lý.

CPU PLC SIMATIC S7-1500

CPU là trái tim của SIMATIC S7-1500. Nhờ có nhiều sự cải tiến, PLC S7-1500 đạt được nhiều điểm cộng cao nhất về hiệu suất, phần cứng nhỏ gọn, tuân thủ tiêu chuẩn IP20 hoặc IP65/67, kèm theo đó là các module chức năng đa dạng và dễ dàng tích hợp.

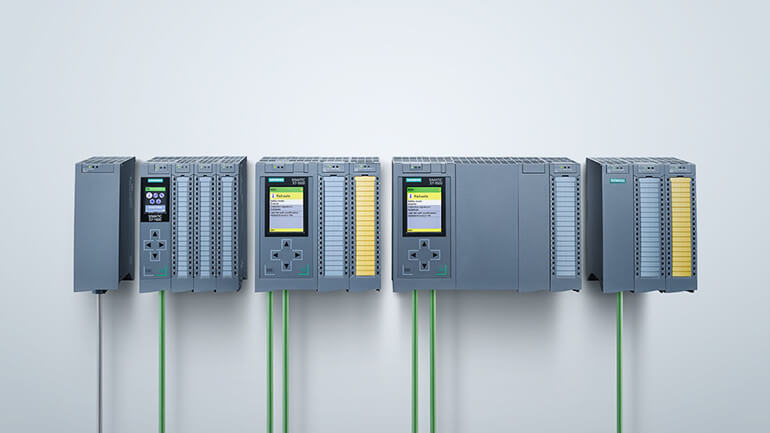

Standard CPU S7-1500

SIMATIC S7-1500, CPU 1511-1 PN, Central processing unit with working memory 150 KB for program and 1 MB for data, 1. interface: PROFINET IRT with 2 port switch, 60 NS bit-performance, SIMATIC memory card necessary	6ES7511-1AK02-0AB0
SIMATIC S7-1500, CPU 1513-1 PN, central processing unit with working memory 300 KB for program and 1.5 MB for data, 1. interface: PROFINET IRT with 2 port switch, 40 NS bit-performance, SIMATIC memory card necessary	6ES7513-1AL02-0AB0
SIMATIC S7-1500, CPU 1515-2 PN, central processing unit with 500 KB work memory for program and 3 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 30 ns bit performance, SIMATIC Memory Card required	6ES7515-2AM02-0AB0
SIMATIC S7-1500, CPU 1516-3 PN/DP, central processing unit with 1 MB work memory for program and 5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFIBUS, 10 ns bit performance, SIMATIC Memory Card required	6ES7516-3AN02-0AB0
SIMATIC S7-1500, CPU 1517-3 PN/DP, Central processing unit with work memory 2 MB for Program and 8 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFIBUS, 2 ns bit performance, SIMATIC Memory Card required	6ES7517-3AP00-0AB0
SIMATIC S7-1500, CPU 1518-4 PN/DP, Central processing unit with work memory 4 MB for program and 20 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: Ethernet, 4th interface: PROFIBUS, 1 ns bit-performance, SIMATIC Memory Card required	6ES7518-4AP00-0AB0
SIMATIC S7-1500, CPU bundle Consisting of: CPU 1518-4 PN/DP MFP (6ES7518-4AX00-1AB0), including C/C++ Runtime and OPC UA Runtime license, work memory 4 MB for program and 20 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFINET basic services, 4th interface: PROFIBUS, 1 ns bit performance, SIMATIC memory card (min. 2 GB) required	6ES7518-4AX00-1AC0

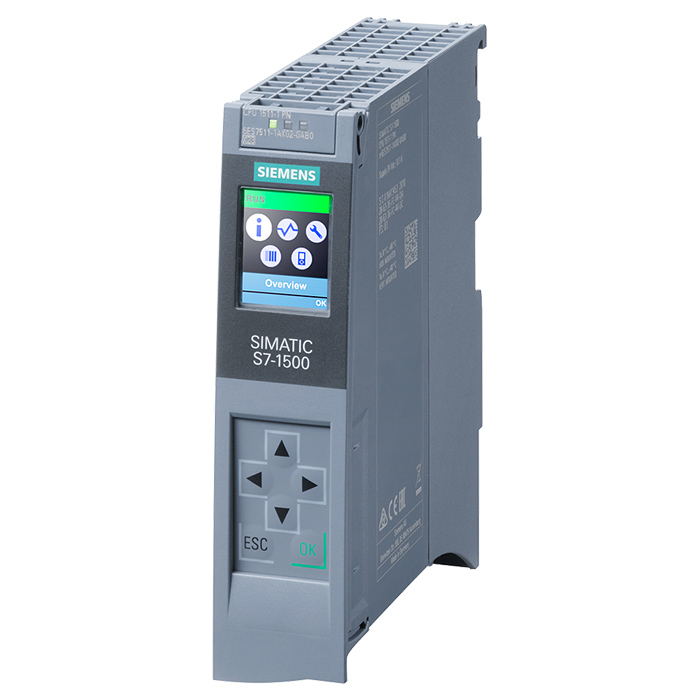

SIMATIC S7-1500 CPU 1511-1 PN

Phù hợp cho các ứng dụng vừa và nhỏ
Tích hợp 2 cổng PN IO IRT (isochronous real-time)
Bộ nhớ chương trình 150 KB. Bộ nhớ dữ liệu: 1 MB
Hiệu suất Bit: 60 ns
Khả năng kết nối: 96

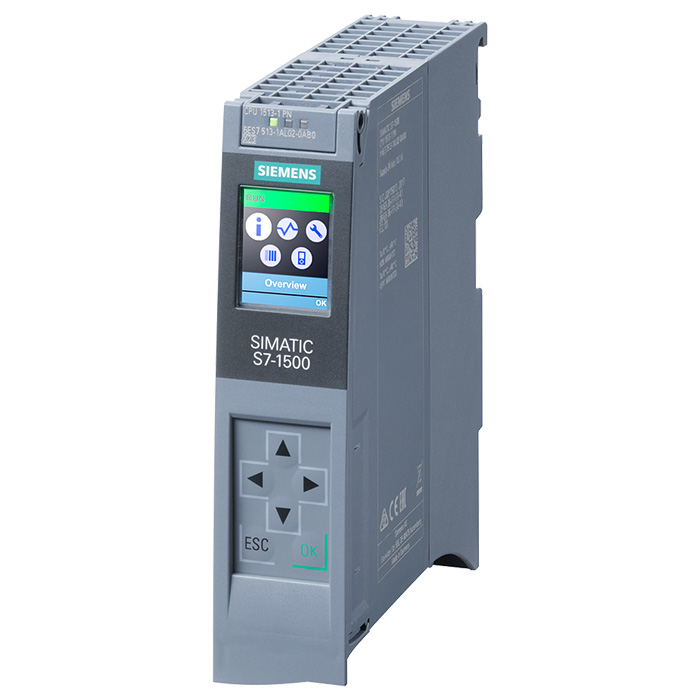

SIMATIC S7-1500 CPU 1513-1 PN

Phù hợp với các ứng dụng trung bình
Tích hợp 2 cổng PN IO IRT
Bộ nhớ chương trình 300 KB. Bộ nhớ dữ liệu: 1.5 MB
Hiệu suất Bit: 40 ns
Khả năng kết nối: 128
Khả năng điều khiển chuyển động/vị trí: 800

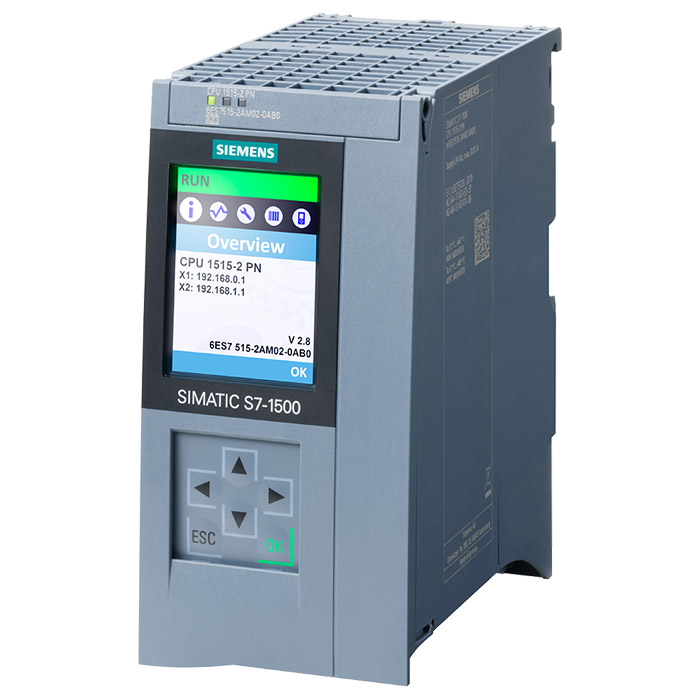

SIMATIC S7-1500 CPU 1515-2 PN

Phù hợp cho các ứng dụng vừa và lớn
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Bộ nhớ chương trình 500 KB. Bộ nhớ dữ liệu: 3 MB
Hiệu suất Bit: 30 ns
Khả năng kết nối: 192
Khả năng điều khiển chuyển động/vị trí: 2400

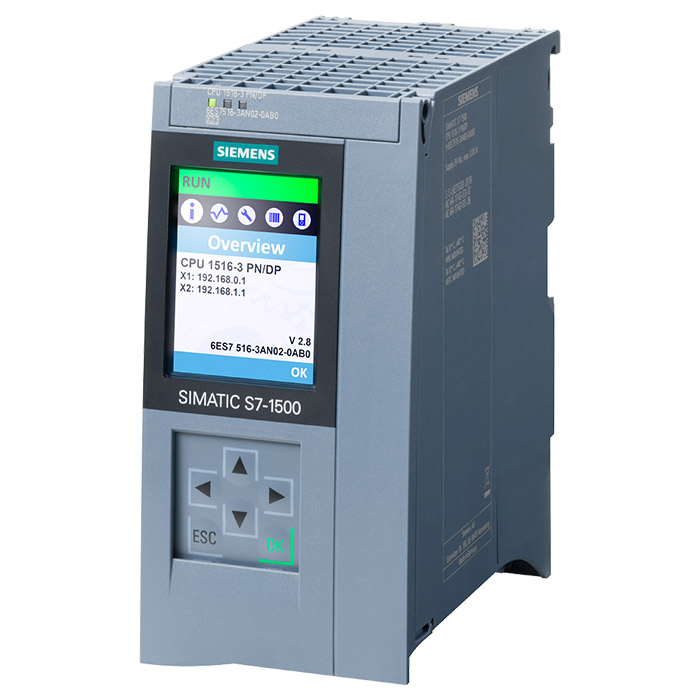

SIMATIC S7-1500 CPU 1516-3 PN/DP

Phù hợp với các ứng dụng lớn
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 1 MB. Bộ nhớ dữ liệu: 5 MB
Hiệu suất Bit: 10 ns
Khả năng kết nối: 256
Khả năng điều khiển chuyển động/vị trí: 2400

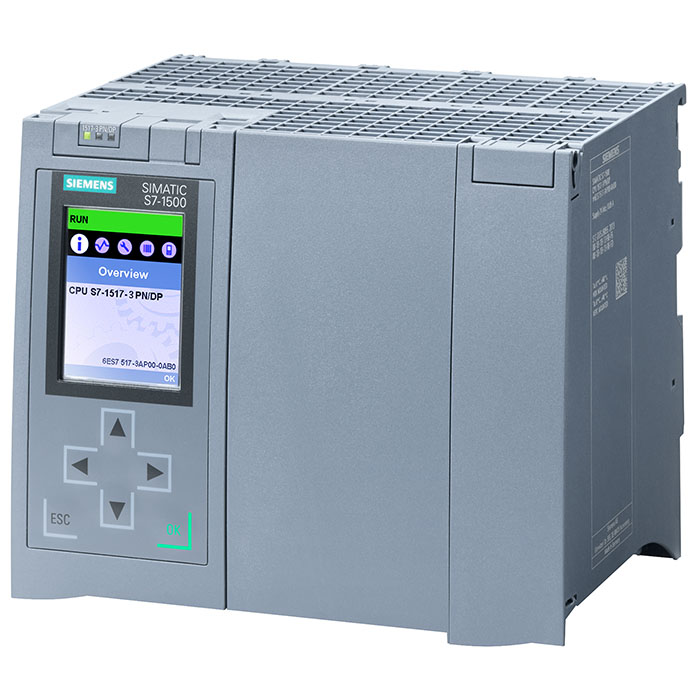

SIMATIC S7-1500 CPU 1517-3 PN/DP

Phù hợp với các ứng dụng đòi hỏi khắt khe
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 2 MB. Bộ nhớ dữ liệu: 8 MB
Hiệu suất Bit: 2 ns
Khả năng kết nối: 320
Khả năng điều khiển chuyển động/vị trí: 10240

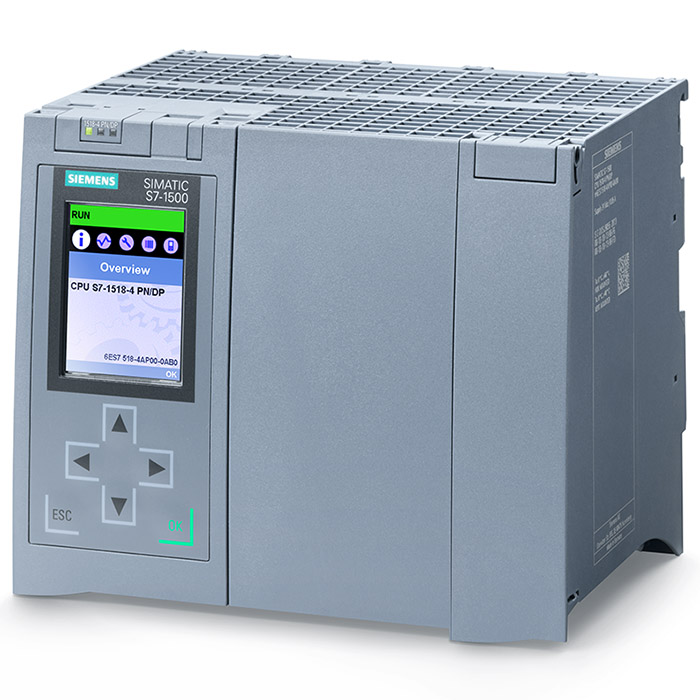

SIMATIC S7-1500 CPU 1518-4 PN/DP

Phù hợp với các ứng dụng đòi hỏi hiệu suất cao và thời gian đáp ứng nhanh
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT, 1 cổng PN (Gbit)
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 4 MB. Bộ nhớ dữ liệu: 20 MB
Hiệu suất Bit: 1 ns
Khả năng kết nối: 384
Khả năng điều khiển chuyển động/vị trí: 10240

Fail-safe Standard CPU S7-1500

SIMATIC S7-1500F, CPU 1511F-1 PN, CENTRAL PROCESSING UNIT WITH WITH WORKING MEMORY 225 KB FOR PROGRAM AND 1 MB FOR DATA, 1. INTERFACE: PROFINET IRT WITH 2 PORT SWITCH, 60 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY	6ES7511-1FK02-0AB0
SIMATIC S7-1500F, CPU 1513F-1 PN, CENTRAL PROCESSING UNIT WITH WORKING MEMORY 450 KB FOR PROGRAM AND 1.5 MB FOR DATA, 1. INTERFACE: PROFINET IRT WITH 2 PORT SWITCH, 40 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY	6ES7513-1FL02-0AB0
SIMATIC S7-1500F, CPU 1515F-2 PN, central processing unit with work memory 750 KB for program and 3 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 30 ns bit performance, SIMATIC Memory Card required	6ES7515-2FM02-0AB0
SIMATIC S7-1500F, CPU 1516F-3 PN/DP, central processing unit with 1.5 MB work memory for program and 5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFIBUS, 10 ns bit performance, SIMATIC Memory Card required	6ES7516-3FN02-0AB0
SIMATIC S7-1500F, CPU 1517F-3 PN/DP, Central processing unit with Work memory 3 MB for Program and 8 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFIBUS, 2 ns bit performance, SIMATIC Memory Card required	6ES7517-3FP00-0AB0
SIMATIC S7-1500F, CPU 1518F-4 PN/DP, Central processing unit with work memory 6 MB for program and 20 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFINET basic services, 4th interface: PROFIBUS, 1 ns bit-performance, SIMATIC Memory Card required	6ES7518-4FP00-0AB0
SIMATIC S7-1500F, CPU bundle Consisting of: CPU 1518F-4 PN/DP MFP (6ES7518-4FX00-1AB0), including C/C++ Runtime and OPC UA Runtime license, work memory 6 MB for program and 20 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFINET basic services, 4th interface: PROFIBUS, 1 ns bit performance, SIMATIC memory card (min. 2 GB) required	6ES7518-4FX00-1AC0

SIMATIC S7-1500F CPU 1511F-1 PN

Phù hợp với các ứng dụng vừa và nhỏ
Tích hợp 2 cổng PN IO IRT
Bộ nhớ chương trình 225 KB. Bộ nhớ dữ liệu: 1 MB
Hiệu suất Bit: 60 ns
Khả năng kết nối: 96
Khả năng điều khiển chuyển động/vị trí: 800

SIMATIC S7-1500F CPU 1513F-1 PN

Phù hợp với các ứng dụng trung bình
Tích hợp 2 cổng PN IO IRT
Bộ nhớ chương trình 450 KB. Bộ nhớ dữ liệu: 1.5 MB
Hiệu suất Bit: 40 ns
Khả năng kết nối: 128
Khả năng điều khiển chuyển động/vị trí: 800

SIMATIC S7-1500F CPU 1515F-2 PN

Phù hợp với các ứng dụng vừa và lớn
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Bộ nhớ chương trình 750 KB. Bộ nhớ dữ liệu: 3 MB
Hiệu suất Bit: 30 ns
Khả năng kết nối: 192
Khả năng điều khiển chuyển động/vị trí: 2400

SIMATIC S7-1500F CPU 1516F-3 PN/DP

Phù hợp với các ứng dụng nâng cao
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 1.5 KB. Bộ nhớ dữ liệu: 5 MB
Hiệu suất Bit: 10 ns
Khả năng kết nối: 256
Khả năng điều khiển chuyển động/vị trí: 2400

SIMATIC S7-1500F CPU 1517F-3 PN/DP

Phù hợp với các ứng dụng đòi hỏi khắt khe
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 3 MB. Bộ nhớ dữ liệu: 8 MB
Hiệu suất Bit: 2 ns
Khả năng kết nối: 320
Khả năng điều khiển chuyển động/vị trí: 10240

SIMATIC S7-1500F CPU 1518F-4 PN/DP

Phù hợp với các ứng dụng đòi hỏi hiệu suất cao và thời gian đáp ứng nhanh
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT, 1 cổng PN (Gbit)
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 6 MB. Bộ nhớ dữ liệu: 20 MB
Hiệu suất Bit: 1 ns
Khả năng kết nối: 384
Khả năng điều khiển chuyển động/vị trí: 10240

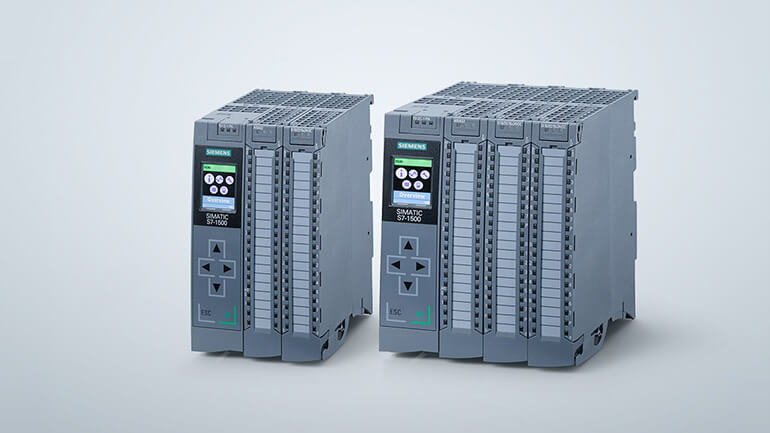

Compact CPU S7-1500

SIMATIC S7-1500 Compact CPU CPU 1511C-1PN, central processing unit with working memory 175 KB for program and 1 MB for data, 16 digital inputs, 16 digital outputs, 5 analog inputs, 2 analog outputs, 6 high speed counters, 4 high speed outputs for PTO/PWM/frequency output 1. interface: PROFINET IRT with 2 port switch, 60 NS bit-performance, incl. front connector push-in, SIMATIC memory card necessary

6ES7511-1CK01-0AB0

SIMATIC S7-1500 Compact CPU CPU 1512C-1 PN, central processing unit with working memory 250 KB for program and 1 MB for data, 32 digital inputs, 32 digital outputs, 5 analog inputs, 2 analog outputs, 6 high speed counters, 4 high speed outputs for PTO/PWM/frequency output 1. interface: PROFINET IRT with 2 port switch, 48 NS bit-performance, incl. front connector push-in, SIMATIC memory card necessary

6ES7512-1CK01-0AB0

CPU 1511C-1 PN

Phù hợp với các ứng dụng vừa và nhỏ
Tích hợp 2 cổng PN IO IRT
Bộ nhớ chương trình 175 KB. Bộ nhớ dữ liệu: 1 MB
Hiệu suất Bit: 60 ns
Khả năng kết nối: 96
Khả năng điều khiển chuyển động/vị trí: 800

CPU 1512C-1 PN

Phù hợp với các ứng dụng trung bình
Tích hợp 2 cổng PN IO IRT
Bộ nhớ chương trình 175 KB. Bộ nhớ dữ liệu: 1 MB
Hiệu suất Bit: 48 ns
Khả năng kết nối: 128
Khả năng điều khiển chuyển động/vị trí: 800

Technology CPU S7-1500

SIMATIC S7-1500T, CPU 1511T-1 PN, Central processing unit with Work memory 225 KB for program and 1 MB for data, 1st interface: PROFINET IRT with 2-port switch, 60 ns bit performance, SIMATIC Memory Card required	6ES7511-1TK01-0AB0
SIMATIC S7-1500T, CPU 1515T-2 PN, Central processing unit with work memory 750 KB for program and 3 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface, Ethernet, 30 ns bit performance, SIMATIC Memory Card required	6ES7515-2TM01-0AB0
SIMATIC S7-1500T, CPU 1516T-3 PN/DP, Central processing unit with 1.5 MB RAM for program and 5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface, Ethernet, 3rd interface, PROFIBUS, 10 ns bit performance, SIMATIC Memory Card required	6ES7516-3TN00-0AB0
SIMATIC S7-1500T, CPU 1517T-3 PN/DP, Central processing unit with work memory 3 MB for program and 8 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface, Ethernet, 3rd interface, PROFIBUS, 2 ns bit performance, SIMATIC Memory Card required	6ES7517-3TP00-0AB0

CPU 1511T-1 PN

Phù hợp với các ứng dụng vừa và nhỏ
Tích hợp 2 cổng PN IO IRT
Bộ nhớ chương trình 225 KB. Bộ nhớ dữ liệu: 1 MB
Hiệu suất Bit: 60 ns
Khả năng kết nối: 256
Khả năng điều khiển chuyển động/vị trí: 800

CPU 1515T-2 PN

Phù hợp với các ứng dụng lớn và trung bình
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Bộ nhớ chương trình 750 KB. Bộ nhớ dữ liệu: 3 MB
Hiệu suất Bit: 30 ns
Khả năng kết nối: 320
Khả năng điều khiển chuyển động/vị trí: 2400
Khả năng mở rộng phạm vi điều khiển chuyển động/vị trí: 120

CPU 1516T-3 PN/DP

Phù hợp với các ứng dụng nâng cao
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 1.5 MB. Bộ nhớ dữ liệu: 5 MB
Hiệu suất Bit: 10 ns
Khả năng kết nối: 256
Khả năng điều khiển chuyển động/vị trí: 6400
Khả năng mở rộng phạm vi điều khiển chuyển động/vị trí: 192

CPU 1517T-3 PN/DP

Phù hợp với các ứng dụng đòi hỏi khắt khe
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 3 MB. Bộ nhớ dữ liệu: 8 MB
Hiệu suất Bit: 2 ns
Khả năng kết nối: 320
Khả năng điều khiển chuyển động/vị trí: 10240
Khả năng mở rộng phạm vi điều khiển chuyển động/vị trí: 265

Fail-safe Technology CPU S7-1500

SIMATIC S7-1500T, CPU 1511TF-1 PN, Central processing unit with Work memory 225 KB for program and 1 MB for data, 1st interface: PROFINET IRT with 2-port switch, 60 ns bit performance, SIMATIC Memory Card required	6ES7511-1UK01-0AB0
SIMATIC S7-1500T, CPU 1515TF-2 PN, Central processing unit with work memory 750 KB for program and 3 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface, Ethernet, 30 ns bit performance, SIMATIC Memory Card required	6ES7515-2UM01-0AB0
SIMATIC S7-1500TF, CPU 1516TF-3 PN/DP, Central processing unit with 1.5 MB RAM for program and 5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface, Ethernet, 3rd interface, PROFIBUS, 10 ns bit performance, SIMATIC Memory Card required	6ES7516-3UN00-0AB0
SIMATIC S7-1500TF, CPU 1517TF-3 PN/DP, Central processing unit with work memory 3 MB for program and 8 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface, Ethernet, 3rd interface, PROFIBUS, 2 ns bit performance, SIMATIC Memory Card required	6ES7517-3UP00-0AB0

CPU 1511TF-1 PN

Phù hợp với các ứng dụng vừa và nhỏ
Tích hợp 2 cổng PN IO IRT
Bộ nhớ chương trình 225 KB. Bộ nhớ dữ liệu: 1 MB
Hiệu suất Bit: 60 ns
Khả năng kết nối: 96
Khả năng điều khiển chuyển động/vị trí: 800
Khả năng mở rộng phạm vi điều khiển chuyển động/vị trí: 40

CPU 1515TF-2 PN

Phù hợp với các ứng dụng lớn và trung bình
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Bộ nhớ chương trình 750 KB. Bộ nhớ dữ liệu: 3 MB
Hiệu suất Bit: 30 ns
Khả năng kết nối: 192
Khả năng điều khiển chuyển động/vị trí: 2400
Khả năng mở rộng phạm vi điều khiển chuyển động/vị trí: 120

CPU 1516TF-3 PN

Phù hợp với các ứng dụng nâng cao
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 1.5 MB. Bộ nhớ dữ liệu: 5 MB
Hiệu suất Bit: 10 ns
Khả năng kết nối: 256
Khả năng điều khiển chuyển động/vị trí: 6400
Khả năng mở rộng phạm vi điều khiển chuyển động/vị trí: 192

CPU 1517TF-3 PN/DP

Phù hợp với các ứng dụng đòi hỏi khắt khe
Tích hợp 2 cổng PN IO IRT, 1 cổng PN IO RT
Hỗ trợ giao thức Profibus DP
Bộ nhớ chương trình 3 MB. Bộ nhớ dữ liệu: 8 MB
Hiệu suất Bit: 2 ns
Khả năng kết nối: 320
Khả năng điều khiển chuyển động/vị trí: 10240
Khả năng mở rộng phạm vi điều khiển chuyển động/vị trí: 265

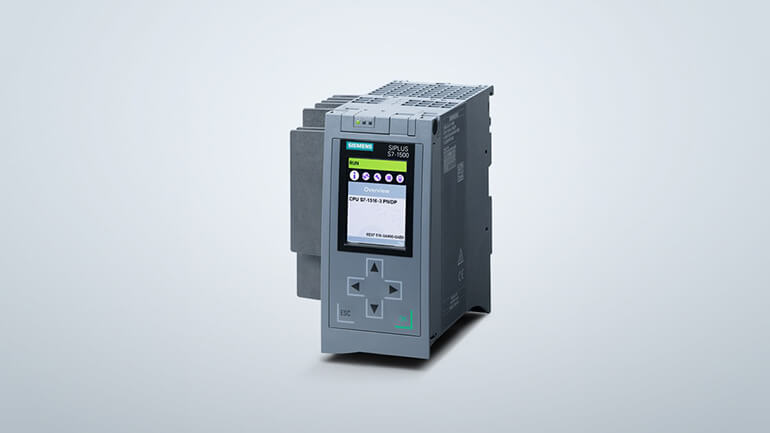

SIPLUS CPU S7-1500

SIPLUS CPU phù hợp với các môi trường công nghiệp, môi trường cực kỳ khắc nghiệt với phạm vi nhiệt độ mở rộng và môi trường không khí có chứa khí độc hại. Chúng có thể hoạt động trong dải nhiệt độ môi trường từ -40 °C đến + 70 °C, có thể chịu được sự ngưng tụ, độ ẩm không khí cao và bụi, nước. SIPLUS CPU có thể hoạt động dưới tải trọng môi trường khắc nghiệt (ví dụ: môi trường khí độc hại), tải cơ học trên cao và trong các dải điện áp không theo tiêu chuẩn.

SIPLUS S7-1500 CPU 1511-1 PN -40…+60 °C with conformal coating based on 6ES7511-1AK02-0AB0 . central processing unit with work memory 150 KB for program and 1 MB for data, 1st interface: PROFINET IRT with 2-port switch, 60 ns bit performance, SIMATIC memory card required Spare Part Display: 6AG1591-1AB00-2AA0	6AG1511-1AK02-2AB0
SIPLUS S7-1500 -40…+70 °C with conformal coating based on 6ES7511-1AK02-0AB0 . SIMATIC S7-1500, CPU 1511-1 PN, central processing unit with work memory 150 KB for program and 1 MB for data 1st interface: PROFINET IRT with 2-port switch, 60 ns bit performance, SIMATIC memory card required spare part display: 6AG1591-1AB00-2AA0	6AG1511-1AK02-7AB0
SIPLUS S7-1500 CPU 1513-1 PN -40…+60 °C with conformal coating based on 6ES7513-1AL02-0AB0 . central processing unit with work memory 300 KB for program and 1.5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 40 ns bit performance, SIMATIC memory card required spare part display: 6AG1591-1AB00-2AA0	6AG1513-1AL02-2AB0
SIPLUS S7-1500 CPU 1513-1 PN -40…+70 °C with conformal coating based on 6ES7513-1AL02-0AB0 . central processing unit with work memory 300 KB for program and 1.5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 40 ns bit performance, SIMATIC memory card required spare part display: 6AG1591-1AB00-2AA0	6AG1513-1AL02-7AB0
SIPLUS S7-1500 CPU 1516-3 PN/DP -40 … +60°C start up -20 °C with conformal coating based based on 6ES7516-3AN01-0AB0. CENTRAL PROCESSING UNIT WITH WORKING MEMORY 1 MB FOR PROGRAM AND 5 MB FOR DATA, 1. INTERFACE: PROFINET IRT WITH 2 PORT SWITCH, 2. INTERFACE: ETHERNET, 3. INTERFACE: PROFIBUS, 10 NS BIT-PERFORMANCE, SIMATIC MEMORY CARD NECESSARY	6AG1516-3AN01-2AB0
SIPLUS S7-1500 CPU 1516-3 PN/DP -40…+70°C with Conformal Coating based on 6ES7516-3AN02-0AB0 . central processing unit with 1 MB work memory for program and 5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFIBUS, 10 ns bit performance, SIMATIC Memory Card required	6AG1516-3AN02-7AB0
SIPLUS S7-1500 CPU 1513F-1 PN -25…+60°C with conformal coating based on 6ES7513-1FL02-0AB0 . central processing unit with work memory 450 KB for program and 1.5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 40 ns bit performance, SIMATIC memory card required spare part display: 6AG1591-1AB00-2AA0	6AG1513-1FL02-2AB0
SIPLUS S7-1500 CPU 1516F-3 PN/DP -40…+60°C with Conformal Coating based on 6ES7516-3FN02-0AB0 . central processing unit with 1.5 MB work memory for program and 5 MB for data, 1st interface: PROFINET IRT with 2-port switch, 2nd interface: PROFINET RT, 3rd interface: PROFIBUS, 10 ns bit performance, SIMATIC Memory Card required	6AG1516-3FN02-2AB0
SIPLUS S7-1500 CPU 1518-4 PN/DP with conformal coating based on 6ES7518-4AP00-0AB0 . central processing unit with work memory 4 MB for program and 20 MB for data, 1st interface, PROFINET IRT with 2-port switch, 2nd interface, Ethernet, 3rd interface, Ethernet, 4th interface, PROFIBUS, 1 ns bit-performance, SIMATIC memory card required	6AG1518-4AP00-4AB0
SIPLUS S7-1500 CPU 1518-4 PN/DP MFP with conformal coating based on 6ES7518-4AX00-1AC0. inklusive C/C++ Runtime und OPC UA Runtime Lizenz Arbeits- speicher 4 MByte für Programm und 20MByte für Daten, 1. Schnittstelle: PROFINET IRT mit 2 Port Switch, 2. Schnitt- stelle: PROFINET RT, 3. Schnitt- stelle: Ethernet, 4. Schnitt- stelle: PROFIBUS, 1 NS Bit- Performance, SIMATIC Memory Card (min. 2 GB) notwendig	6AG1518-4AX00-4AC0
SIPLUS S7-1500 CPU 1518F-4 PN/DP with conformal coating based on 6ES7518-4FP00-0AB0. Central processing unit with Work memory 4.5 MB for program and 10 MB for data, 1st interface, PROFINET IRT with 2-port switch 2nd interface, Ethernet, 3rd interface, Ethernet, 4th interface, PROFIBUS, 1 ns bit-performance, SIMATIC Memory Card required	6AG1518-4FP00-4AB0
