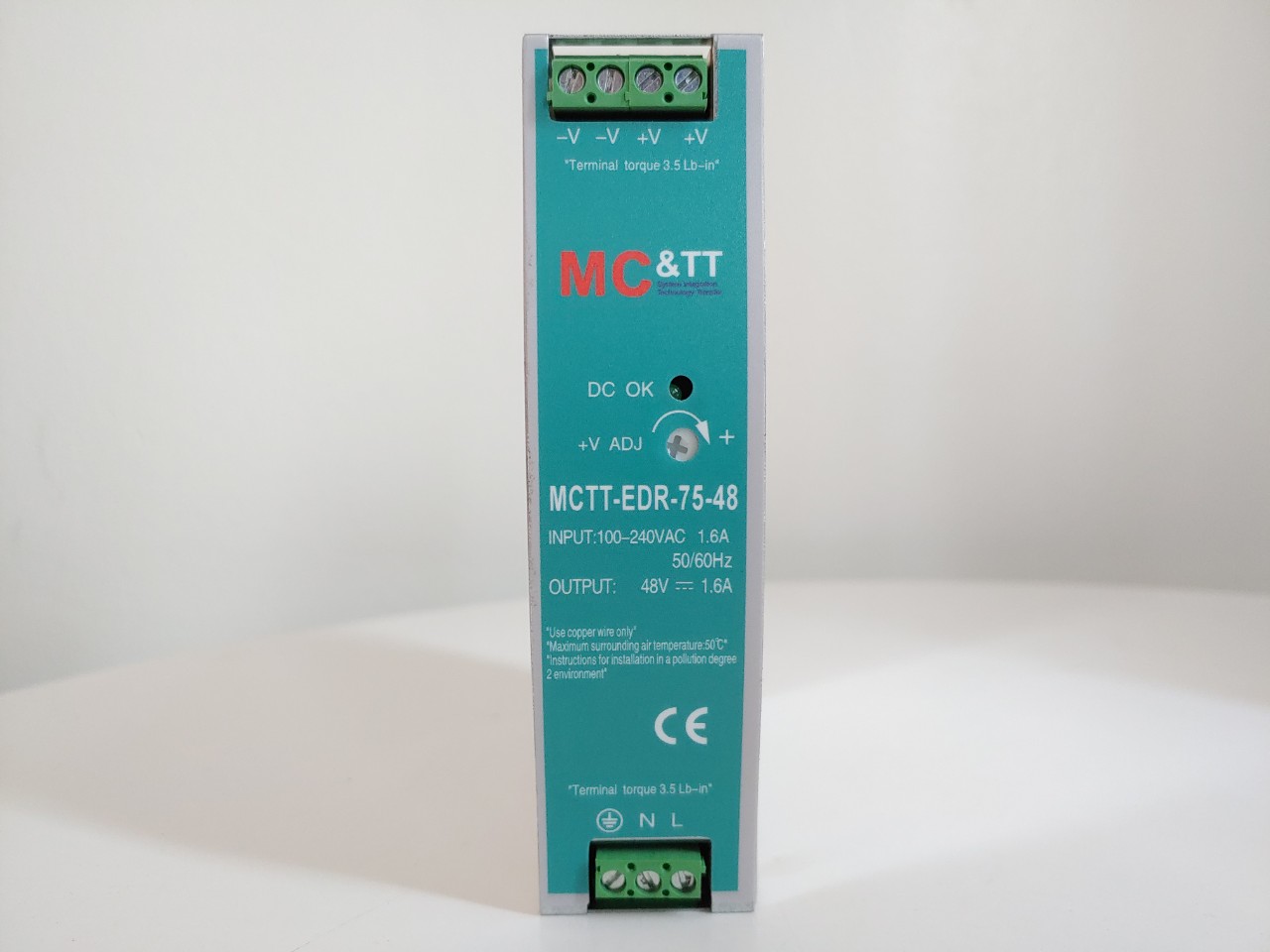

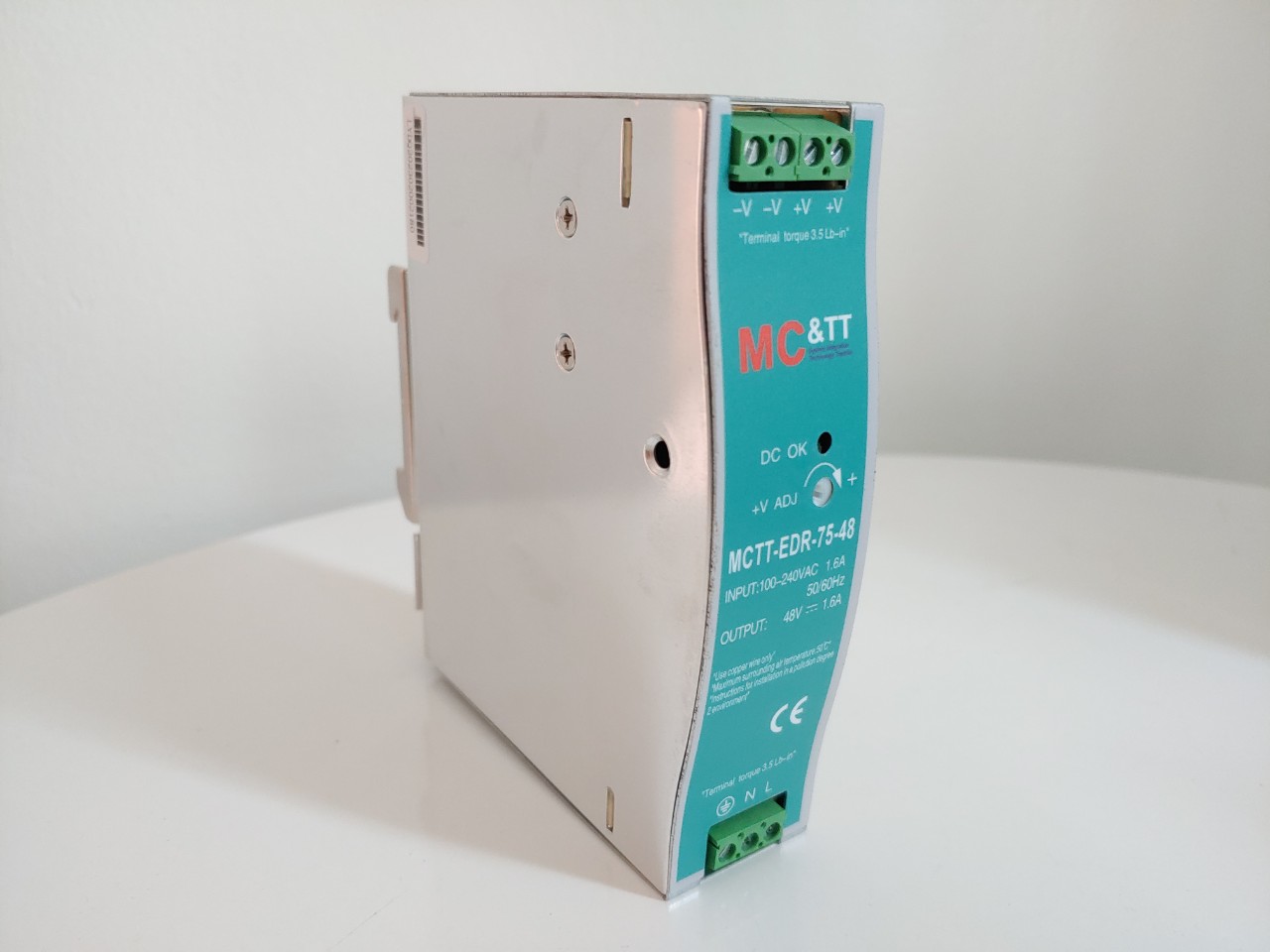

Bộ đổi nguồn Din-Rail MCTT-EDR-75-48 76.8W, 48VDC, 1.6A
MCTT-EDR-75-48 là một trong những bộ nguồn Din rail 75W mỏng tiết kiệm, thích ứng để lắp đặt trên các thanh ray TS-35/7.5 hoặc TS-35/15. Thân vỏ được thiết kế với chiều rộng 32mm giúp tiết kiệm không gian bên trong tủ.
MCTT-EDR-75-48 được thiết kế với vỏ kim loại giúp tăng cường khả năng tiêu thụ điện của thiết bị. Với hiệu suất làm việc lên đến 90%, sản phẩm có thể hoạt động ở nhiệt độ môi trường từ -10℃ đến 60℃ trong điều kiện đối lưu không khí. Nó được trang bị chế độ dòng không đổi để bảo vệ quá tải, phù hợp với nhiều ứng dụng điện cảm hoặc điện dung khác nhau.
Các chức năng bảo vệ hoàn chỉnh và các chứng chỉ liên quan cho thiết bị điều khiển công nghiệp (UL508, TUV BS EN/EN62368-1, v.v.) làm cho MCTT-EDR-75-48 trở thành một giải pháp cung cấp năng lượng rất cạnh tranh cho các ứng dụng công nghiệp.
Tính năng
- Universal AC input/ Full range
- Protections: Short circuit / Overload / Over voltage / Over temperature
- Cooling by free air convection

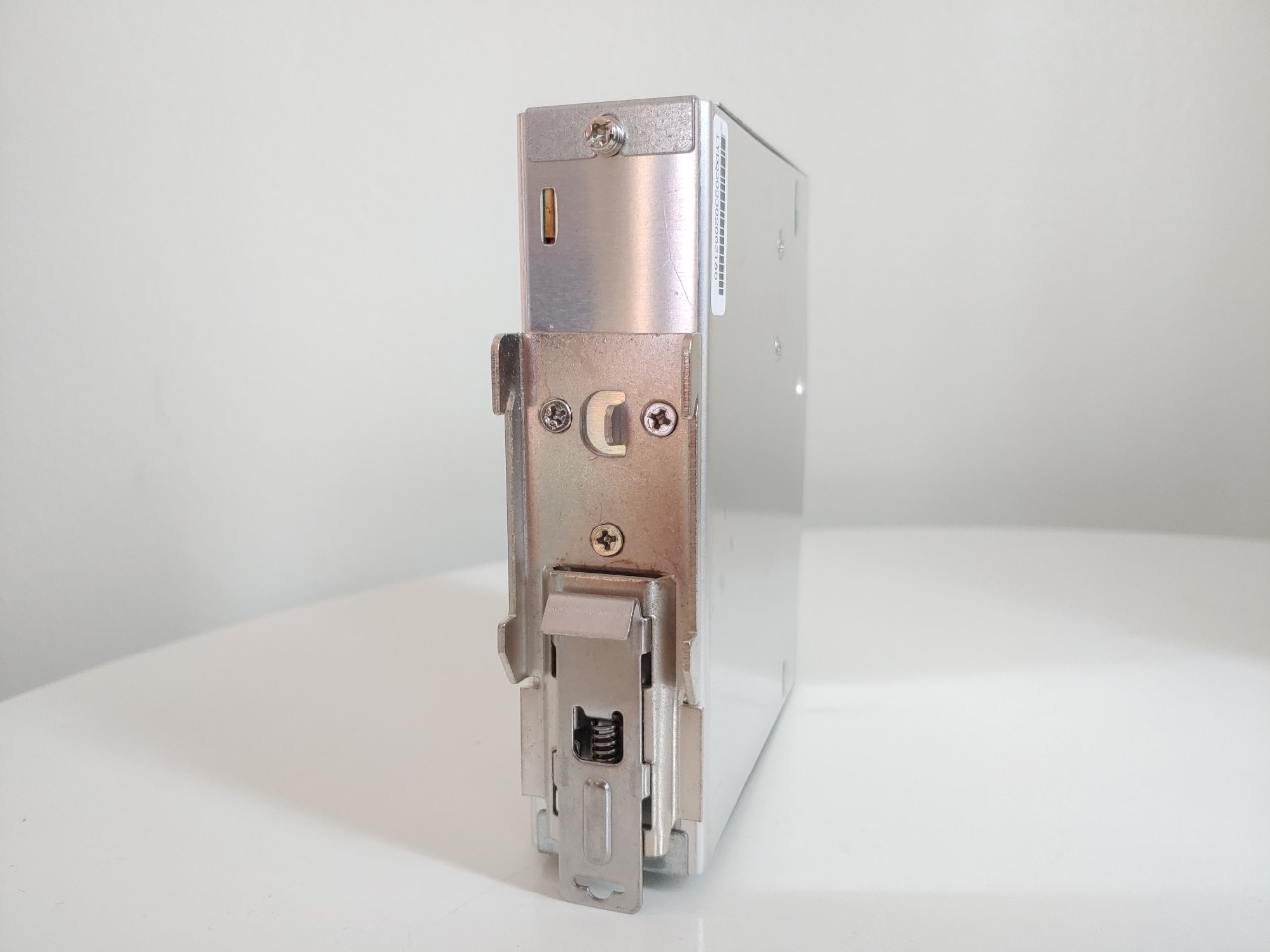

- Can be installed on Din-rail TS-35/7.5 or 15
- UL508 approved
- LED indicator for power on
- 100% full load burn-in test
- Fixed switching frequency at 67KHz
- 1 years warranty
Thông số kỹ thuật
|
OUTPUT |
|
|
Model |
MCTT-EDR-75-12 |
MCTT-EDR-75-24 |
MCTT-EDR-75-48 |
|
DC Voltage |
12V |
24V |
48V |
|
Rated Current |
6.3A |
3.2A |
1.6A |
|
Current Range |
0~6.3A |
0~3.2A |
0~1.6A |
|
Rated Power |
75.6W |
76.8W |
76.8W |
|
Ripple & Noise |
80mVp-p |
120mVp-p |
150mVp-p |
|
Voltage Adj. Range |
12~14V |
24~28V |
48~53V |
|
Voltage Tolerance |
±2% |
±1% |
±1% |
|
Setup, Rise Time |
1200ms,60ms/230VAC; 2000ms,60ms/115VAC at full load |
|
Hold Up Time |
60ms/230VAC; 12ms/115VAC at full load |
|
INPUT |
|
|
Voltage Range |
90~264VAC (47~63Hz); 120~370VDC |
|
AC Current |
2.25A/115V; 1.3A/ 230V |
|
Efficiency |
85% |
87.5% |
88.5% |
|
Inrush Current |
Cold start, 20A at 115VAC, 40A at 230VAC |
|
Leakage Current |
<1mA/240VAC |
|
PROTECTION |
|
|
Over Load |
105%~150% |
|
Protection type: Constant current limiting, recovers automatically after fault condition is removed |
|
Over Voltage |
14~17V |
29~33V |
56~65V |
|
Protection type: Shut down o/p voltage, re-power on to recover |
|
Over Temperature |
Shut down o/p voltage, re-power on to recover |
|
Environment |
Working Temp. |
-20 ~ +60℃ (Refer to “Derating Curve”) |
|
Working Humidity |
20 ~ 90% RH non-condensing |
|
Storage Temp., Humidity |
-40 ~ +85℃, 10 ~ 95% RH |
|
Temp. Coefficient |
±0.03%/℃ (0 ~ 50℃) |
|
Vibration |
10 ~ 500Hz, 2G 10min./1cycle, 60min. each along X, Y, Z axes |
|
Safety |
Safety Standards |
UL508, TUV EN62368-1 approved (meet EN60204-1) |
|
Withstand Voltage |
I/P-O/P: 3KVAC, I/P-FG: 2KVAC, O/P-FG: 0.5KVAC |
|
EMC standards |
Compliance to EN55032 (CISPR32) Class A, EN61000-3-2,-3, Class A |
|
Others |
Dimension |
32*125.2*102mm (L*W*H) |
|
Weight |
0.5Kg |
|
Connection |

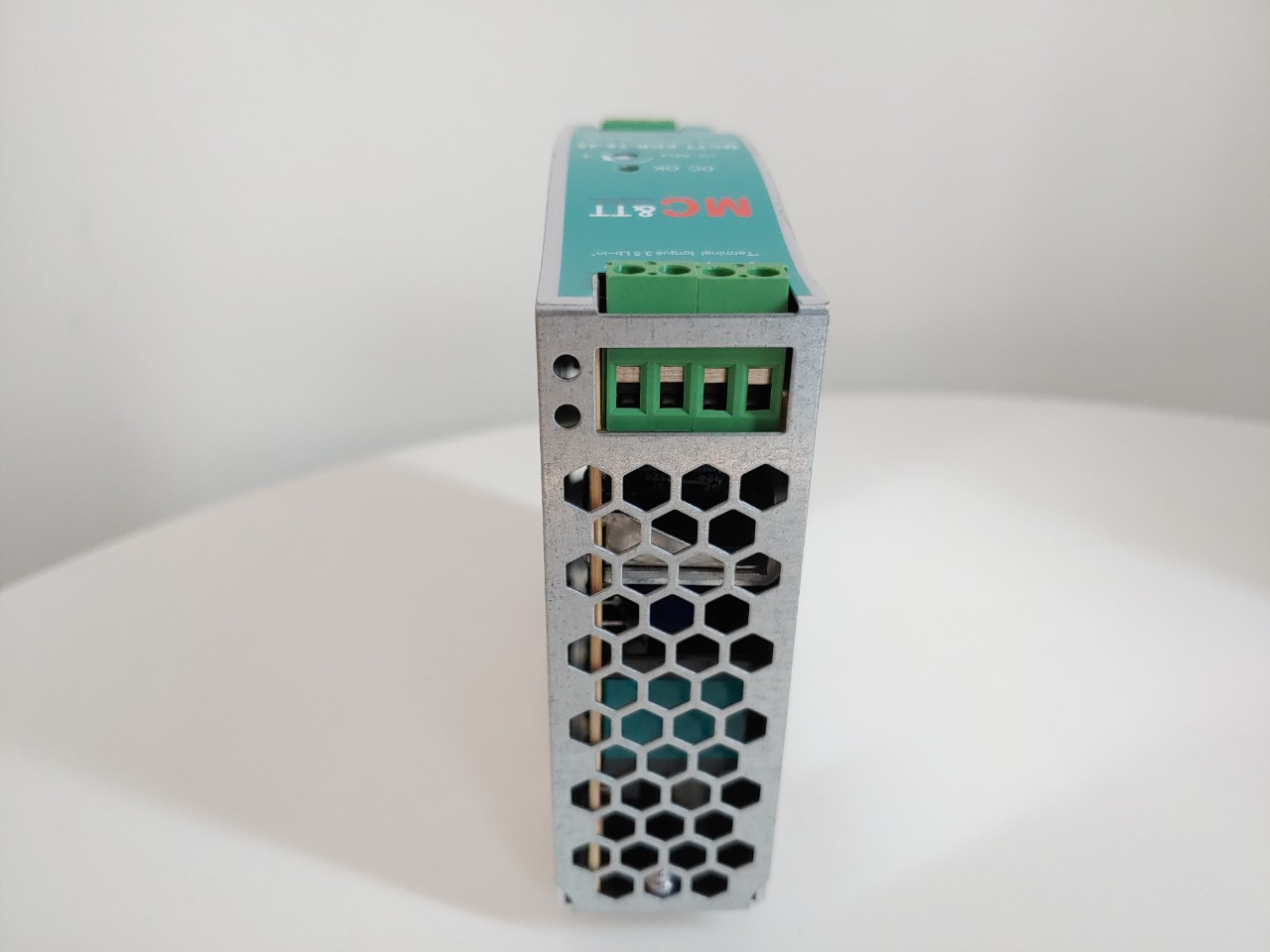

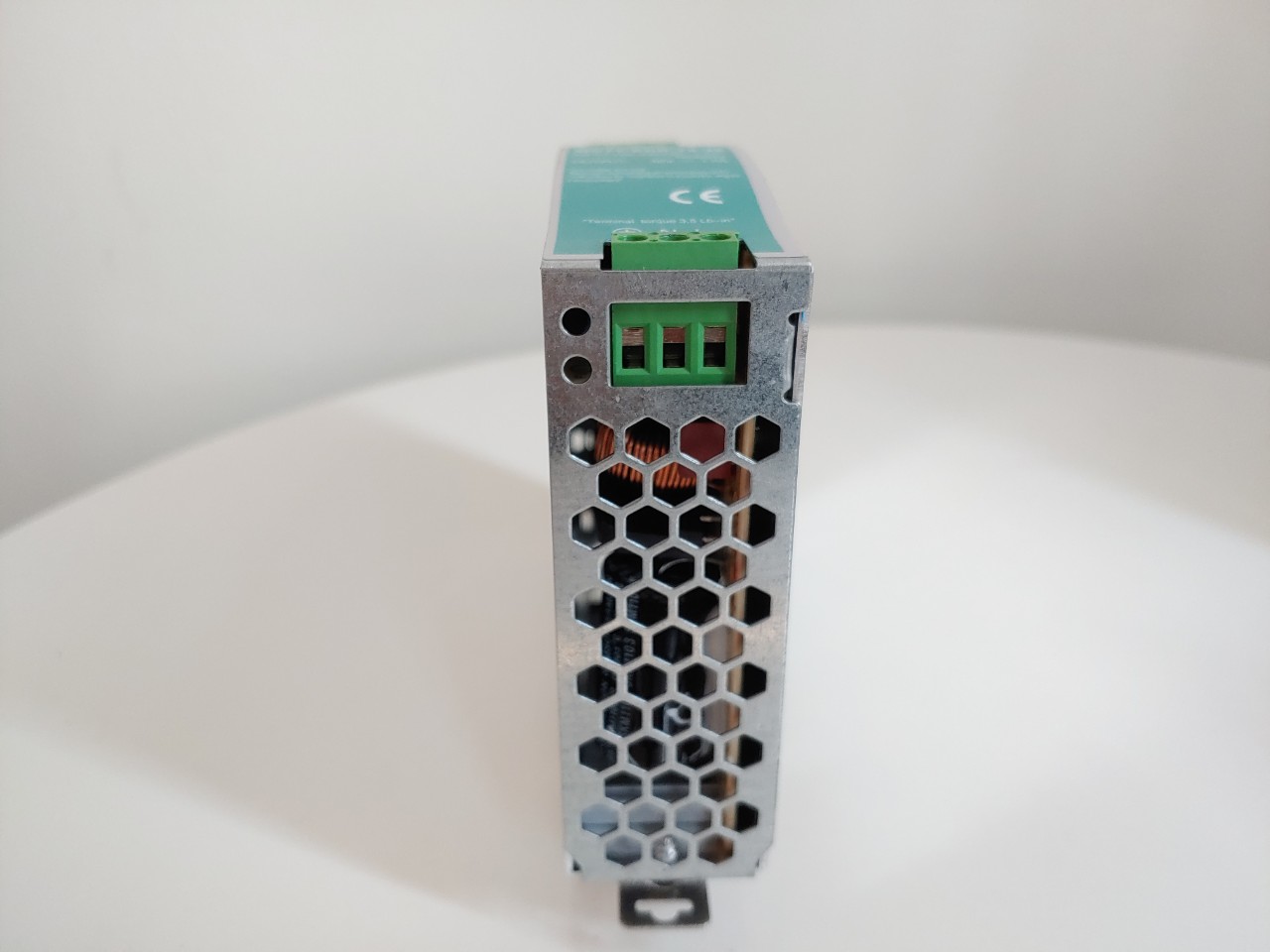

I/P: 3 poles, O/P: 4 poles screw DIN terminal |
|
Note |
1. All parameters NOT specially mentioned are measured at 230VAC input, rated load and 25℃ of ambient temperature.
2. Ripple & noise are measured at 20MHz of bandwidth by using a 12” twisted pair-wire terminated with a 0.1uf & 47uf parallel capacitor.
3. Tolerance: includes set up tolerance, line regulation and load regulation.
4. The power supply is considered a component which will be installed into a final equipment. The final equipment must be re-confirmed that it still meets EMC directives. |
