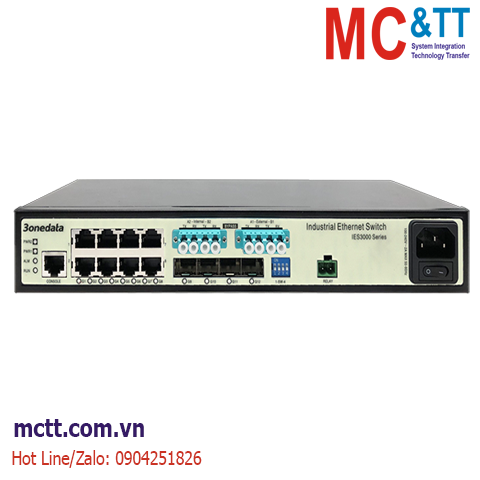

Switch công nghiệp quản lý Bypass 8 cổng Gigabit Ethernet + 4 cổng quang Gigabit SFP + 2 cổng quang Bypass 3Onedata IES3000-8GT4GS-2BP-2P48
IES3000 là thiết bị chuyển mạch Bypass Ethernet công nghiệp được quản lý với 12 cổng Gigabit. Sản phẩm này cung cấp cổng đồng gigabit (PoE tùy chọn), khe SFP gigabit và 2 cổng Bypass.
Hệ thống quản lý mạng hỗ trợ các giao thức mạng và tiêu chuẩn công nghiệp khác nhau, chẳng hạn như ERPS, giao thức mạng vòng STP/RSTP/MSTP, 802.1Q VLAN, QoS, IGMP Static Multicast, LLDP, Port Trunking, Port Mirroring, Quản lý IPv6, v.v. hoàn thành các chức năng quản lý, bao gồm Cấu hình cổng, Thống kê cổng, Kiểm soát truy cập, Xác thực 802.1X, Chẩn đoán mạng, Cấu hình nhanh, Nâng cấp trực tuyến, v.v. và hỗ trợ CLI, WEB, Telnet, SNMP và các phương thức truy cập khác. Nó có thể cung cấp cho người dùng trải nghiệm tốt với thiết kế giao diện hệ thống quản lý mạng thân thiện, thao tác đơn giản và thuận tiện.
Có hai mạch cấp nguồn độc lập bên trong thiết bị, có thể đảm bảo rằng thiết bị có thể hoạt động bình thường khi một mạch bị hỏng. Công tắc DIP có thể khôi phục cài đặt mặc định của nhà sản xuất. Khi nguồn điện hoặc cổng bị lỗi liên kết, đèn báo ALARM sẽ sáng và gửi báo động, trong khi đó, thiết bị báo động được kết nối với rơle sẽ gửi báo động để khắc phục sự cố hiện trường nhanh chóng. Phần cứng áp dụng thiết kế không quạt, tiêu thụ điện năng thấp, nhiệt độ và điện áp rộng và đã vượt qua các bài kiểm tra tiêu chuẩn công nghiệp nghiêm ngặt, có thể phù hợp với môi trường công nghiệp với các yêu cầu khắc nghiệt đối với EMC. Nó có thể được sử dụng rộng rãi trong lưới điện thông minh, vận chuyển đường sắt, thành phố thông minh, thành phố an toàn, năng lượng mới, sản xuất thông minh và các lĩnh vực công nghiệp khác.
Tính năng
- Hỗ trợ 8 cổng đồng gigabit (PoE tùy chọn), 4 khe SFP gigabit và 2 cổng Bypass
- Hỗ trợ giao thức mạng vòng ERPS, RSTP và STP
- Hỗ trợ công nghệ SW-Ring, thời gian phục hồi tự động khi lỗi mạng <20ms
- Hỗ trợ quản lý SNMP và IPv6
- Hỗ trợ dự phòng nguồn điện kép, nguồn điện AC/DC tùy chọn
- Hỗ trợ dải nhiệt độ hoạt động rộng -40~75℃
Thông số kỹ thuật
| Standard & Protocol |
IEEE 802.3 for 10Base-T
IEEE 802.3u for 100Base-TX
IEEE 802.3ab for 1000Base-T
IEEE 802.3z for 1000Base-X
G.8032 Standard for ERPS
IEEE 802.3x for Flow Control
IEEE 802.1D for Spanning Tree Protocol
IEEE 802.1w for Rapid Spanning Tree Protocol
IEEE 802.1s for Multiple Spanning Tree Protocol
IEEE 802.1Q for VLAN
IEEE 802.1p for Class of Service
IEEE 802.1X for 802.1X authentication
IEEE 802.1AB for LLDP
IEEE 802.3ad for LACP
IEEE 802.3af for PoE
IEEE 802.3at for PoE+ |
| Management |
SNMP v1/v2c/v3 Centralized Management of Equipment, RMON, Port Mirroring, QoS, LLDP, DHCP Server, DHCP Client, File Management, Log Management, Port Statistics, SYSLOG management |
| Security |
Classification of User Permissions, Anti-attack Control, ACL, 802.1X Authentication, Port Alarm, Power Supply Alarm, Storm Suppression, SSHD Configuration, Telnet Configuration, HTTPS Configuration |
| Switch Function |
802.1Q Vlan, Static/Dynamic Port Aggregation, Bandwidth Management, Flow Control, Port Isolation |
| Unicast / Multicast |
Static Multicast, GMRP, IGMP-Snooping |
| Redundancy Protocol |
Ring, STP/RSTP/MSTP |
| Fault Diagnosis |
Ping, Traceroute, Port Loopback |
| Time Management |
SNTP |
| PoE |
Maximum power of PoE port: 30W
PoE power supply pin: V+, V+, V- and V- correspond to 1, 2, 3 and 6 |
| Interface |
Copper port: 10/100/1000Base-T(X), RJ45, Automatic Flow Control, Full/Half Duplex Mode, MDI/MDI-X Autotunning
SFP slot: 1000Base-SFP
Flange interface: 2*4LC-LC, single mode fiber, supports Bypass
Console port: CLI command line management port (RS-232), RJ45
Alarm port: 2-pin 5.08mm pitch terminal blocks, support 1 relay alarm output, current carrying capacity is 0.3A/125VAC or 1A/30VDC |
| LED Indicator |
Running Indicator, Port Indicator, Power Supply Indicator, Alarm Indicator |
| Switch Property |
Transmission mode: store and forward
MAC address: 8K
Packet buffer size: 4Mbit
Backplane bandwidth: 24G
Switch time delay: < 10μs |
| Power Supply |
Power supply range:
AC power supply product: 220VAC (100~24VAC);
DC power supply product: 48VDC (12~48VDC);
PoE product: 48VDC
Built-in dual power supply redundancy
support 3.0A over-current protection |
| Power Consumption |
IES3000-8GT4GS-2BP-2P220:
No-load: 5.9W@220VAC
Full-load: 11.6W@220VAC |
| Environmental Limit |
Operating temperature: -40~75℃
Storage temperature: -40~85℃
Relative humidity: 5%～95% (no condensation) |
| Physical Characteristic |
Housing: IP40 protection, metal
Installation: rack mounting
Weight: 1.6kg
Dimension (W x H x D): 290mm×44mm×174.8mm |
| Industrial Standard |
IEC61000-4-2 (ESD, electrostatic discharge), Level 3
Air discharge: ±8kV
Contact discharge: ±6kV
IEC61000-4-4 (EFT, electrical fast transient), Level 3
Power supply: ±2kV
Signal: ±1kV
IEC61000-4-5 (Surge), Level 3
Power supply: differential mode±1kV, common mode±2kV
Signal: differential mode±1kV, common mode±2kV
Shock: IEC 60068-2-27
Free fall: IEC 60068-2-32
Vibration: IEC 60068-2-6 |
| Certification |
CE, FCC, RoHS |
Download
Datasheet
Quick Guide
Thông tin đặt hàng
| Available Models |
Gigabit Copper Port |
Gigabit PoE Port |
Gigabit SFP Slot |
Fiber Port Bypass |
Power Supply |
| IES3000-8GP4GS-2BP-2P48-240W |
– |
8 |
4 |
2 |
48VDC |
| IES3000-8GT4GS-2BP-P48P220 |
8 |
– |
4 |
2 |
48VDC(12~48VDC),
220VAC(100~240VAC) |
| IES3000-8GT4GS-2BP-2P48 |
8 |
– |
4 |
2 |
48VDC(12~48VDC) |
| IES3000-8GT4GS-2BP-2P220 |
8 |
– |
4 |
2 |
220VAC(100~240VAC) |
