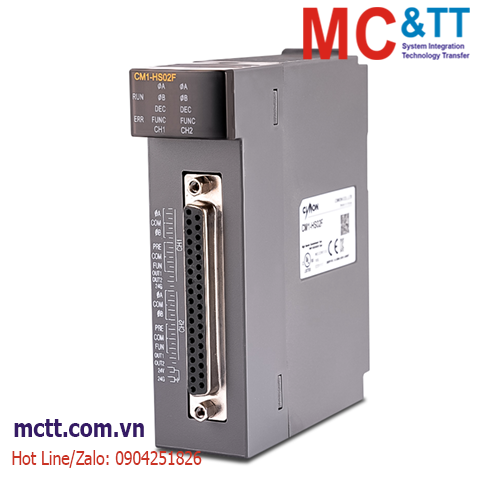

Module 2 kênh bộ đếm tốc độ cao HSC Cimon CM1-HS02F

Chia sẻ:
Mã sản phẩm: CM1-HS02F
Thương hiệu: Cimon
Tình trạng: Còn hàng

2 Ch, 200kpps, NPN Encoder (TB32M and SCB15I needed)

Liên hệ
Mô tả

Module 2 kênh bộ đếm tốc độ cao HSC Cimon CM1-HS02F

Tính năng

  • Mô-đun bộ đếm tốc độ cao có thể đếm một loạt các xung tốc độ cao (-2147483648 ~ 2147483647). Giá trị đếm được lưu trong bộ nhớ đệm dưới dạng giá trị nhị phân 32 bit đã ký.
  • Loại đầu vào xung có thể được chọn.
    – 1 Phase Input 1 Multiplication (Tăng / giảm số lượng theo cài đặt phần mềm)
    – 1 Phase Input 2 Multiplication (Tăng / giảm số lượng theo cài đặt phần mềm
    – CW (Theo chiều kim đồng hồ) / CCW (Ngược chiều kim đồng hồ)
  •   – 2 Phase Input 1 Multiplication
    – 2 Phase Input 2 Multiplication
    – 2 Phase Input 4 Multiplication

  • Loại đếm cũng có thể được chọn.
    – Đếm tuyến tính: Phạm vi từ -2,147,483,648 đến 2,147,483,647. Đếm ngoài phạm vi gây ra tràn.
    – Đếm vòng: Đếm liên tục giữa giá trị tối thiểu và tối đa.
  • ‘ So sánh chức năng Đầu ra ‘ (2 đầu ra trong mỗi kênh)
    – Hàm này được sử dụng để so sánh giá trị đếm hiện tại với giá trị so sánh. Đầu ra được so sánh có thể chuyển đổi giữa ON và OFF theo điều kiện.
  • Mô-đun này cung cấp các chức năng ‘ Count’ như được liệt kê dưới đây:
    – Count Latch – Sampling Count – Periodic Pulse Count – Count Disable
  • Chức năng ‘Preset’ và ‘Enable Count’ có thể được vận hành bằng cách đưa ra tín hiệu bên ngoài cho mỗi thiết bị đầu cuối.

Thông số kỹ thuật

Operating Temperature

-10°C – 65°C

Storage Temperature

-25°C – 80°C

I/O points

16

Number of channels

2 Channels

Count Input Signal

Phase

1 phase input / 2 phase input

Level (фA,фB)

5/12/24 V DC 2 – 5 mA

Types

NPN Encoder (+Common)

Count

Count Speed

200 kHz

Count Range

32-bit signed binary values (-2147483648 – 2147483647)

Mode

Up/Down Preset Count + Ring Count

Min. Count Pulse Period (uS)

(Duty ratio 50%)

Compared Output

Compared Range

32-bit signed binary values

Comparison

Compared value < Present value

Compared value = Present value

Compared value > Present value

External Input

Preset

5/12/24 V DC 2 – 5 mA

Enable Count

External Output

Compared Output

TR (SINK Type) Output, 12 – 24 V

Thông tin đặt hàng

  • CM1-HS02F

2 Ch, 200kpps, NPN Encoder (TB32M and SCB15I needed)
