Fiber Media Converter là gì? Vai trò của Bộ Chuyển Đổi Quang Điện

Trong các hệ thống mạng hiện đại, việc truyền tải dữ liệu tốc độ cao và ổn định là yếu tố then chốt. Để đáp ứng nhu cầu này, công nghệ cáp quang ngày càng được ưa chuộng. Tuy nhiên, không phải tất cả thiết bị mạng đều hỗ trợ kết nối trực tiếp với cáp quang. Đây chính là lúc bộ chuyển đổi quang điện (Fiber Media Converter) phát huy vai trò của mình. Sau đây, hãy cùng MC&TT tìm hiểu xem bộ chuyển đổi quang điện (Fiber media converter) là gì và phương thức hoạt động của chúng như thế nào?

Bộ chuyển đổi quang điện là gì?

Bộ chuyển đổi quang điện tên tiếng anh Fiber Media Converter hay Converter quang là là một thiết bị dùng để chuyển đổi tín hiệu giữa hai loại phương tiện truyền dẫn khác nhau: từ tín hiệu điện (cáp đồng, ví dụ như Ethernet) sang tín hiệu quang (cáp quang) và ngược lại.

Nói đơn giản, thiết bị này giúp các thiết bị mạng sử dụng cổng RJ45 (cổng mạng LAN thông thường) có thể giao tiếp với hệ thống mạng cáp quang mà không cần thay thế toàn bộ hạ tầng.

Cấu tạo cơ bản của một bộ chuyển đổi quang điện

Một Fiber Media Converter thường có:

• Cổng RJ45 (Ethernet): để kết nối với thiết bị mạng như switch, router, PC, v.v.

• Cổng quang (SFP hoặc SC/LC): để kết nối với cáp quang đơn mode hoặc đa mode.

• Bộ nguồn: cấp điện cho thiết bị hoạt động.

• Mạch chuyển đổi: chịu trách nhiệm chuyển đổi tín hiệu điện <-> quang.

Fiber Media Converter hoạt động như thế nào?

Bộ chuyển đổi quang điện có 2 giao diện truyền dẫn là: cáp mạng đồng và dây cáp quang, đó là nơi nhận tín hiệu từ môi trường truyền dẫn này (đồng/ quang) chuyển đổi và truyền sang môi trường truyền dẫn kia (quang/đồng).

Về mặt cấu trúc mạng, bộ chuyển đổi quang điện hoạt động ở lớp vật lý của mô hình 7 lớp OSI, chức năng của nó chỉ đơn thuần là nhận tín hiệu, chuyển tín hiệu (từ điện sang quang và ngược lại quang sang điện) và truyền tín hiệu đi, dữ liệu đi qua converter quang là “trong suốt” (transparent) vì vậy nó không can thiệp vào chuyển mạch gói layer 2,3 switching

Bộ chuyển đổi quang điện có thể chuyển tín hiệu Ethernet CAT-5, CAT-5E, CAT-6… (tín hiệu điện) sang dạng tín hiệu quang tương thích với cáp sợi quang, ở đầu bên kia của cáp quang, một bộ chuyển đổi quang điện thứ hai sẽ chuyển tín hiệu trở lại dịnh dạng ban đầu (Ethernet). Bộ chuyển đổi quang điện (converter quang) thường được dùng theo cặp.

Media converter hỗ trợ nhiều giao thức truyền thông dữ liệu khác nhau bao gồm Ethernet, Fast Ethernet, Gigabit Ethernet, T1 / E1 / J1, DS3 / E3, cũng như nhiều loại cáp như cáp quang đồng trục, xoắn đôi, đa chế độ và đơn chế độ . Các loại bộ chuyển đổi phương tiện đa dạng từ các thiết bị độc lập nhỏ và bộ chuyển đổi thẻ PC đến các hệ thống khung có mật độ cổng cao cung cấp nhiều tính năng nâng cao để quản lý mạng.

Phân loại bộ chuyển đổi quang điện

Phân loại bộ chuyển đổi quang điện theo tốc độ truyền

Có 2 loại tốc độ bộ chuyển đổi quang điện thường hay sử dụng trên thị trường là: 10/100Mbps hay 10/100/ 1000Mbps hay Fast Ethernet hay Gigabit Ethernet.

Phân loại bộ chuyển đổi quang điện theo loại cổng quang

Chúng ta có thể lựa chọn bộ chuyển đổi quang điện theo cáp quang sử dụng như cáp quang Single-mode hay Multi-mode, cáp quang 1 sợi quang hay 2 sợi quang, cổng kết nối quang SC, ST, FC, LC hay MT-RJ

Bộ chuyển đổi quang điện dạng độc lập

Được sử dụng ở những nơi chỉ có 1 hoặc 2 bộ chuyển đổi quang điện. Chúng thường được trang bị 1 cổng quang và 1 hoặc 2 cổng Ethenet.

Bộ chuyển đổi quang điện 1 cổng Gigabit Ethernet 3Onedata MODEL3012-S-SC-20KM

Bộ chuyển đổi quang điện 2 cổng Ethernet 3Onedata MODEL1200-S-SC-20KM

Bộ chuyển đổi quang điện dạng cắm thẻ hoặc Card-Converter

Chúng được sử dụng trong những khung giá chassic tập trung loại 19inch 1U hoặc 19inch 2U, liên kết nhiều sợi quang. Thường được lắp ở những phòng trung tâm, điều hành, server …

Khung giá 16 khe cắm card chuyển đổi quang điện 3Onedata RACK2000B

Bộ chuyển đổi quang điện công nghiệp

Được sử dụng trong những môi trường công nghiệp, khí hậu khắc nghiệt, chịu được nhiệt độ cao, áp suất lớn, lực nén, lực đẩy, chống rung, chống sốc …

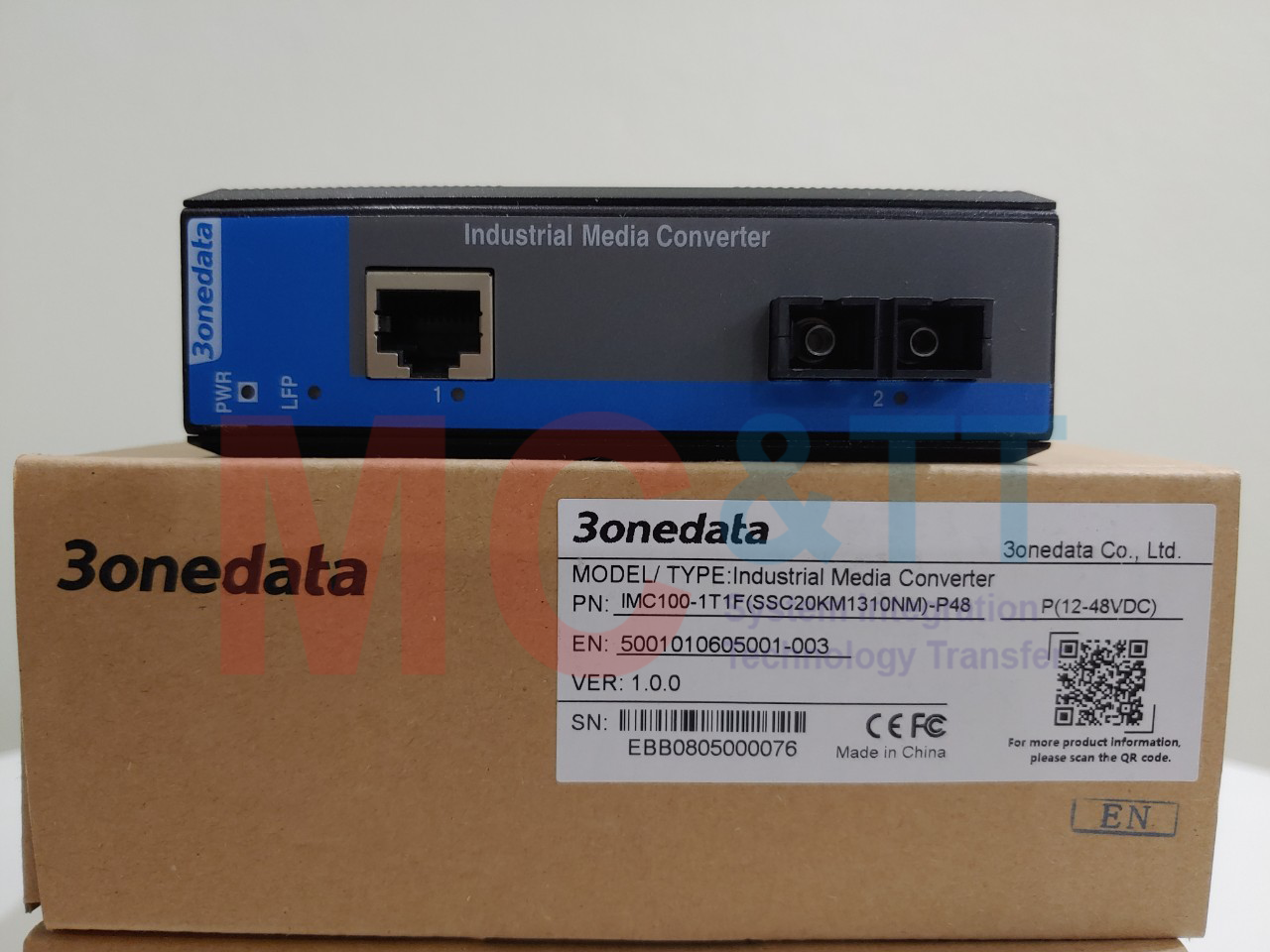

Bộ chuyển đổi quang điện công nghiệp 1 cổng Ethernet + 1 cổng quang 3Onedata IMC100-1T1F(SSC20KM)-P48

Vai trò của Bộ Chuyển Đổi Quang Điện

• Kết nối giữa các mạng không đồng nhất

Giúp liên kết giữa mạng sử dụng cáp đồng và mạng sử dụng cáp quang mà không cần thay thế thiết bị hiện tại.

• Mở rộng khoảng cách truyền dữ liệu

Cáp đồng (Ethernet) có giới hạn khoảng cách tối đa khoảng 100 mét, trong khi cáp quang có thể truyền hàng chục, thậm chí hàng trăm km. Media converter cho phép mạng LAN mở rộng khoảng cách truyền dữ liệu một cách linh hoạt.

• Giảm nhiễu và tăng độ ổn định

Cáp quang không bị ảnh hưởng bởi nhiễu điện từ (EMI) như cáp đồng. Khi dùng media converter, bạn có thể tận dụng ưu điểm này cho những môi trường có nhiều nhiễu.

• Tiết kiệm chi phí đầu tư

Thay vì nâng cấp toàn bộ thiết bị mạng lên chuẩn cáp quang, bạn chỉ cần sử dụng media converter tại các điểm cần thiết. Điều này giảm chi phí đáng kể.

• Dễ triển khai và sử dụng

Thiết bị nhỏ gọn, cắm là chạy (plug & play), không cần cấu hình phức tạp. Điều này rất hữu ích cho các kỹ sư hoặc nhân viên kỹ thuật khi cần triển khai nhanh.

Ứng dụng của bộ chuyển đổi quang điện

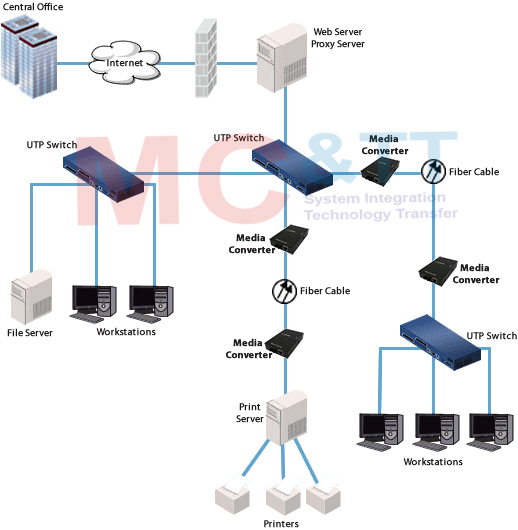

• Mở rộng hệ thống mạng

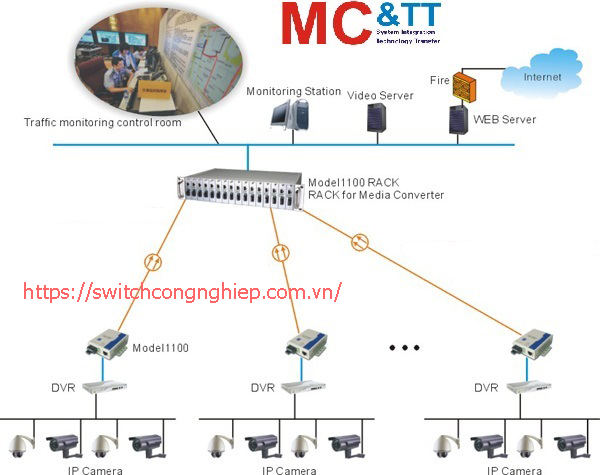

Bộ chuyển đổi quang điện được sử dụng rất nhiều trong hệ thống camera giám sát an ninh tòa nhà, sân bay, đường cao tốc, hầm mỏ, các khu chế xuất ..

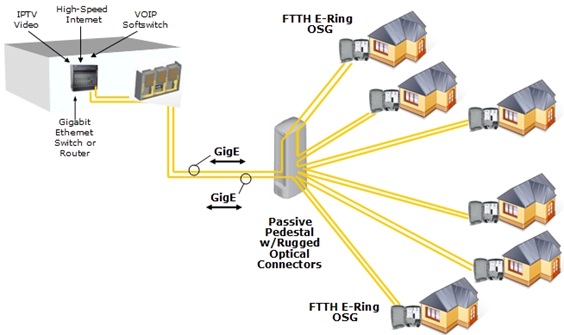

Phát triển dịch vụ viễn thông băng thông rộng (FTTH – Fiber To The Home), tốc độ cao bằng cáp quang đến tận nơi khách hàng nhằm cung cấp các dịch vụ: internet, My tivi, điện thoại, truyền hình …của các nhà cung cấp dịch vụ viễn thông: VNPT, FPT, Viettel, CMC …

Nên mua bộ chuyển đổi quang điện ở đâu?

Để giúp khách hàng dễ dàng lựa chọn phân biệt bộ chuyển đổi quang điện – Media converter sao cho phù hợp đúng với nhu cầu và mục đích sử dụng nhất theo các tiêu chuẩn sau:

• Tốc độ đường truyền: lựa chọn bộ chuyển đổi quang điện có tốc độ 10/100Mbps hay 10/100/1000Mbps.
• Khoảng cách truyền: Khoảng cách thực tế giữa các vị trí mà bạn muốn kết nối mạng tới là bao xa để lựa chọn bộ chuyển đổi – Media Converter sao cho phù hợp từ: 2KM, 10Km, 20Km, 40Km, 60Km, 80Km, 100Km và 120Km.
• Cáp quang: loại cáp quang (đường cáp, hệ thống truyền dẫn) nhà cung cấp đã cấp cho bạn là cáp quang Single-mode hay Multi-mode để lựa chọn Converter single-mode hoặc Converter Multi-mode.
• Giao diện kết nối: Cổng quang thường mặc định là SC (hoặc tùy theo yêu cầu có thể đặt đầu nối là ST, FC …) và cổng Mudule quang SFP  với giao diện LC) với tốc độ 155Mb/s, 1.25Gb/s, 2.5Gb/s, 10Gb/s, 40Gb/s,…
• Cổng sợi quang: Cổng quang sử dụng loại truyền nhận tín hiệu trên 1 sợi quang hoặc 2 sợi quang (1 sợi truyền và 1 sợi để nhận tín hiệu)

Hiện nay trên thị trị trường có rất nhiều nhà cung cấp phân phối loại thiết bị bộ chuyển đổi quang điện của những thương hiệu khác nhau làm cho khách hàng phân vân không biết lựa chọn loại nào cho phù hợp với hệ thống mà lại chi phí, ít tốn kém, chất lượng ổn định.

Công ty TNHH Thiết bị đo lường và điều khiển (MC&TT Co.,Ltd) là nhà phân phối các thiết bị chuyển đổi quang điện từ các thương hiệu nổi tiếng trên thế giới như: 3onedata, ICP DAS, Four-Faith,… tại Việt Nam, với đầy đủ chứng từ nhập khẩu bao gồm: chứng nhận xuất xứ hàng hóa (CERTIFICATE OF ORIGIN – CO) và chứng nhận chất lượng số lượng hàng hóa (CERTIFICATE OF QUALITY – CQ), tờ khai hải quan, Vận đơn, test report, Packing list …
