Chi tiết về chuẩn giao tiếp truyền thông RS232, RS422, RS485

RS là chữ viết tắt của Recommended Standard (Tiêu chuẩn khuyến nghị). Các số 232/422/485 phía sau chữ “RS” là một phần của danh sách tuần tự các tiêu chuẩn EIA.

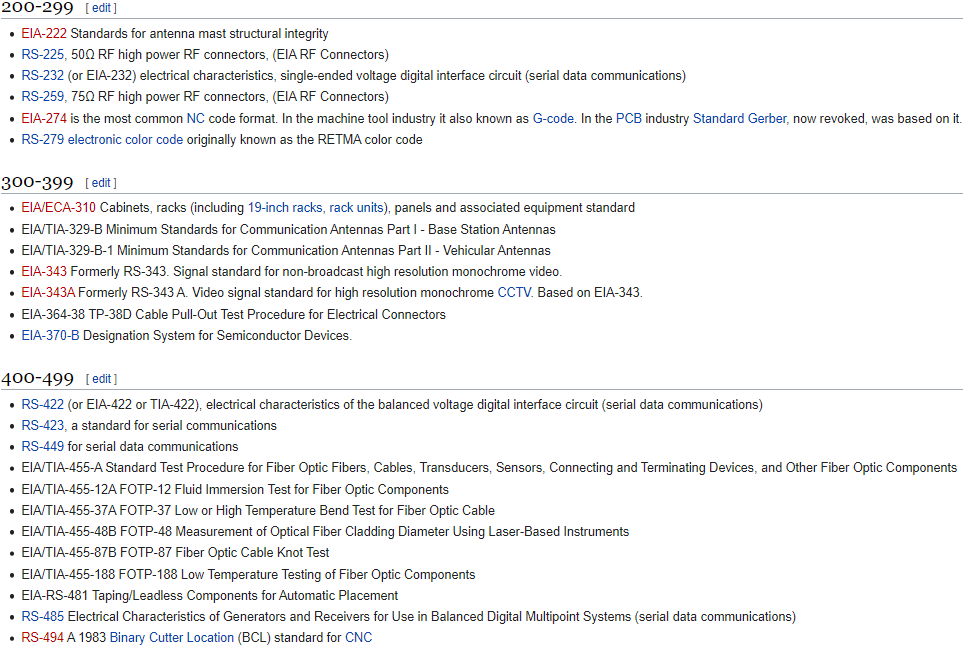

Nguồn ảnh: https://en.wikipedia.org/wiki/List_of_EIA_standards

RS232, RS422 và RS485 là các tiêu chuẩn truyền thông giao tiếp nối tiếp được phát triển và phát hành bởi hiệp hội các ngành công nghiệp điện tử (EIA). RS232 được phát hành vào năm 1962 và đặt tên EIA-232-E là một tiêu chuẩn công nghiệp nhằm đảm bảo khả năng kết nối tương thích giữa các sản phẩm của các nhà sản xuất khác nhau.

RS422 được phát triển từ RS232. Để cải thiện những thiếu sót của giao tiếp RS232 là khoảng cách ngắn và tốc độ thấp, RS422 được cải tiến với tín hiệu giao tiếp truyền thông cân bằng giúp tăng tốc độ truyền lên 10 Mb / giây và khoảng cách truyền lên 4000 ft (ở tốc độ dưới 100 kb / s). Nó cũng cho phép tối đa 10 máy thu được kết nối trên một bus cân bằng. RS422 là một đặc trưng truyền dẫn cân bằng một chiều cho truyền một máy và tiếp nhận nhiều máy. Nó được đặt tên theo tiêu chuẩn TIA / EIA-422-A.

Để mở rộng phạm vi ứng dụng, EIA đã phát triển tiêu chuẩn RS485 dựa trên RS422 vào năm 1983 đặt tên là TIA / EIA-485-A, bổ sung khả năng giao tiếp hai điểm, đa điểm, nghĩa là cho phép nhiều máy phát kết nối với cùng một bus và thêm máy phát.

Ngoài ra, một trong số những khái niệm cơ bản của kỹ thuật truyền thông là sự khác nhau giữa đơn công (simplex) và song công (duplex).

Đơn công (simplex) là gì?

Đơn công có thể được xem như truyền thông “đường một chiều”. Dữ liệu chỉ truyền đi trên 1 hướng. Tức là, một thiết bị có thể là một máy thu hoặc là một máy phát mà thôi. Một ví dụ dễ hiểu về truyền đơn công là một trạm vô tuyến và cái radio ở nhà bạn. Thông tin chỉ truyền đi 1 chiều, trạm vô tuyến là máy phát và radio là máy thu. Đơn công gần như không được sử dụng trong truyền thông máy tính bởi vì không có cách nào để kiểm tra khi nào nhận dữ liệu. Tuy nhiên, truyền thông đơn công lại rất hiệu quả trong việc truyền một lượng lớn thông tin đến một số lượng lớn máy thu.

Song công (duplex) là gì?

Truyền song công khắc phục được hạn chế của truyền đơn công bằng việc cho phép các thiết bị hoạt động như các bộ thu phát. Dữ liệu truyền trên cả 2 hướng do đó cho phép chứng thực và điều khiển việc truyền nhận dữ liệu. Khi dữ liệu truyền trên cả 2 hướng thì được gọi là truyền song công.

Các thiết bị song công hoàn toàn có thể phát và thu dữ liệu tại cùng một thời điểm. RS232 là một ví dụ điển hình của truyền song công hoàn toàn. Có 2 đường dây tín hiệu thu và phát độc lập nhau cho phép dữ liệu truyền trên cả 2 hướng một cách đồng thời. Các thiết bị RS422 cũng hoạt động song công hoàn toàn.

Các thiết bị bán song công cho phép thu và phát trên cả 2 hướng, nhưng không cùng 1 thời điểm. Về bản chất, tại một thời điểm chỉ có một thiết bị có thể phát trong khi tất cả các thiết bị bán song công thu. Các thiết bị hoạt động như những bộ thu phát, nhưng việc thu và phát không đồng thời. RS485 hoạt động theo kiểu bán song công.

RS232 là gì?

RS232 là một chuẩn truyền thông được phát triển bởi “Electronic Industry Association” và “Telecommunications Industry Association” (EIA/TIA). RS232 là chuẩn truyền thông phổ biến nhất một thời, thường được gọi tắt là RS232 hoặc RS-232 thay vì EIA/TIA-232-E. Chuẩn này chỉ đề cập đến việc truyền dữ liệu nối tiếp giữa một host (DTE-Data Terminal Equipment) và một ngoại vi (DCE-Data Circuit-Terminating Equipment).

RS232 xuất hiện khi nào?

Phiên bản đầu tiên của RS232 được phát hành vào năm 1962, và các mức logic được định nghĩa khác với logic TTL. Ở ngõ ra của một mạch điều khiển, mức cao (tương ứng với logic 0) là một điện áp từ +5 đến +15 V, còn mức thấp (tương ứng với logic 1) là một điện áp từ -5 đến -15 V. Tại ngõ vào của một bộ thu, mức cao được định nghĩa là từ +3 đến +15 V (gọi là space), và mức thấp được định nghĩa là từ -3 đến -15 V (gọi là mark).

Có 2 phiên bản RS232 được sử dụng trong thời gian dài nhất là RS232B và RS232C. Tuy nhiên, hiện nay chúng ta chỉ thấy xuất hiện phiên bản RS232C và thường được gọi với tên ngắn là RS232. Trong phần cứng máy tính, thường có 1 hoặc 2 cổng RS232C và được gọi là cổng COM. Cổng COM này thường được chia thành 2 loại là 9 chân hoặc 25 chân tùy theo đời máy, hay main máy tính (tuy nhiên hiện tại thì chúng ta thấy nhiều loại 9 chân hơn).

Đặc điểm của RS232

• Khả năng chống nhiễu của các cổng nối tiếp cao
• Thiết bị ngoại vi có thể tháo lắp ngay cả khi máy tính đang được cấp điện.
• Các mạch điện đơn giản có thể nhận được điện áp nguồn nuôi qua công nối tiếp
• Trong chuẩn RS232 có mức giới hạn trên và dưới (logic 0 và 1) là +-12V. Hiện nay đang được cố định trở kháng tải trong phạm vi từ 3000 ôm – 7000 ôm.
• Mức logic 1 có điện áp nằm trong khoảng -3V đến -12V, mức logic 0 từ +-3V đến 12V.
• Tốc độ truyền nhận dữ liệu cực đại là 100kbps ( ngày nay có thể lớn hơn).
• Các lối vào phải có điện dung nhỏ hơn 2500pF.
• Trở kháng tải phải lớn hơn 3000 ôm nhưng phải nhỏ hơn 7000 ôm
• Độ dài của cáp nối giữa máy tính và thiết bị ngoại vi ghép nối qua cổng nối tiếp RS232 không vượt qua 15m.
• Các giá trị tốc độ truyền dữ liệu chuẩn hay dùng : 9600, 19200, 28800, 38400…. 56600, 115200 bps

Để giảm nguy cơ bị nhiễu giữa các tín hiệu kế cận, tốc độ thay đổi (slew rate) được giới hạn tối đa là 30 V/μs, và tốc độ cũng được giới hạn tối đa là 20 kbps (kilobit per second) (giới hạn này hiện đã được nâng lên nhiều lần).

Trở kháng của mạch điều khiển được chỉ định là từ 3 đến 7 kΩ. Tải dung tối đa của đường truyền cũng được giới hạn là 2500 pF, và như vậy tùy thuộc vào loại cáp mà chiều dài tối đa có thể được xác định từ điện dung trên đơn vị chiều dài của cáp.

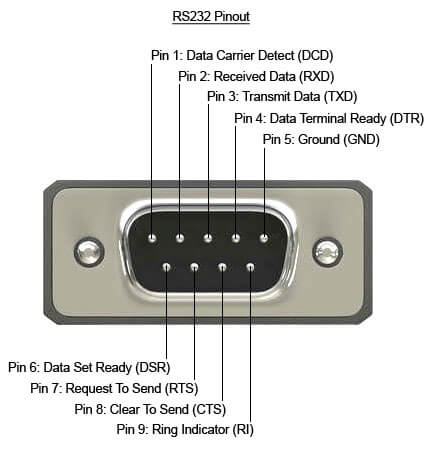

Chức năng chân RS232

Như đã nêu ở trên, RS232 phân ra 2 số chân chính là 9 chân (DB9) và 25 chân (DB25); tuy nhiên với các dòng máy hiện đại ngày nay thì loại DB25 không thấy xuất hiện nữa, cho nên chúng ta sẽ tập chung và tìm hiểu loại DB9. Các tín hiệu RS-232 được định nghĩa tại DTE, theo bảng sau (chỉ nói đến các tín hiệu của đầu nối 9 chân):

Chân số	Chức năng	Chiều thông tin
1	Data Carrier Detect (DCD)	Từ DCE
2	Receive Data Line (RD)	Từ DCE
3	Transmit Data Line (TD)	Đến DCE
4	Data Terminal Ready (DTR)	Đến DCE
5	Ground
6	Data Set Ready (DSR)	Từ DCE
7	Request To Send (RTS)	Đến DCE
8	Clear To Send (CTS)	Từ DCE
9	Ring Indicate (RI)	Từ DCE

• Chân 1 : Data Carrier Detect (DCD) : Phát tín hiệu mang dữ liệu
• Chân 2: Receive Data (RxD) : Nhận dữ liệu
• Chân 3 : Transmit Data (TxD) : Truyền dữ liệu
• Chân 4 : Data Termial Ready (DTR) : Đầu cuối dữ liệu sẵn sàng được kích hoạt bởi bộ phận khi muốn truyền dữ liệu
• Chân 5 : Singal Ground ( SG) : Mass của tín hiệu
• Chân 6 : Data Set Ready (DSR) : Dữ liệu sẵn sàng, được kích hoạt bởi bộ truyền khi nó sẵn sàng nhận dữ liệu
• Chân 7 : Request to Send : yêu cầu gửi, bộ truyền đặt đường này lên mức hoạt động khi sẵn sàng truyền dữ liệu
• Chân 8 : Clear To Send (CTS) : Xóa để gửi, bộ nhận đặt đường này lên mức kích hoạt động để thông báo cho bộ truyền là nó sẵn sàng nhận tín hiệu
• Chân 9 : Ring Indicate (RI) : Báo chuông cho biết là bộ nhận đang nhận tín hiệu rung chuông

Các hệ thống logic hiện nay chủ yếu sử dụng các chuẩn logic TTL hay CMOS, do đó khi cần giao tiếp bằng chuẩn RS-232 sẽ phải dùng các mạch điều khiển và thu (RS-232 driver và receiver, hay RS-232 transceiver) để chuyển đổi giữa TTL/CMOS và RS-232 vật lý. Các bộ transceiver hiện nay thường có sẵn các bơm điện tích (charge pump) để tạo ra các mức áp RS-232 vật lý (phổ biến là +12 V và -12 V) từ một điện áp nguồn đơn cực giá trị nhỏ (5 V hay 3.3 V).

Vì chuẩn RS-232 chỉ dành cho giao tiếp giữa DTE và DCE, do đó khi hai máy tính (là các DTE) cần giao tiếp với nhau thông qua chuẩn RS-232 thì cần phải có các DCE (chẳng hạn như modem) làm trung gian. Các DCE này là các ngoại vi nên có thể giao tiếp trực tiếp với nhau thông qua một chuẩn nào đó.

Một số kiến thức khác nên biết về RS232

Các mức điện áp đường truyền

RS232 sử dụng phương thức truyền thông không đối xứng, tức là sử dụng tín hiệu điện áp chênh lệch giữa một dây dẫn và đất. Do đó ngay từ đầu tiên ra đời nó đã mang vẻ lỗi thời của chuẩn TTL, nó vẫn sử dụng các mức điện áp tương thích TTL để mô tả các mức logic 0 và 1. Ngoài mức điện áp tiêu chuẩn cũng cố định các giá trị trở kháng tải được đấu vào bus của bộ phận và các trở kháng ra của bộ phát.

Mức điện áp của tiêu chuẩn RS232C ( chuẩn thường dùng bây giờ) được mô tả như sau:

• Mức logic 0 : +3V , +12V
• Mức logic 1 : -12V, -3V

Các mức điện áp trong phạm vi từ -3V đến 3V là trạng thái chuyển tuyến. Chính vì từ – 3V tới 3V là phạm vi không được định nghĩa, trong trường hợp thay đổi giá trị logic từ thấp lên cao hoặc từ cao xuống thấp, một tín hiệu phải vượt qua quãng quá độ trong một thơì gian ngắn hợp lý. Điều này dẫn đến việc phải hạn chế về điện dung của các thiết bị tham gia và của cả đường truyền. Tốc độ truyền dẫn tối đa phụ thuộc vào chiều dài của dây dẫn. Đa số các hệ thống hiện nay chỉ hỗ trợ với tốc độ 19,2 kBd .

Quá trình truyền dữ liệu

Truyền dữ liệu qua cổng nối tiếp RS232 được thực hiện không đồng bộ. Do vậy nên tại một thời điểm chỉ có một bit được truyền (1 kí tự). Bộ truyền gửi một bit bắt đầu (bit start) để thông báo cho bộ nhận biết một kí tự sẽ được gửi đến trong lần truyền bit tiếp the . Bit này luôn bắt đầu bằng mức 0.. Tiếp theo đó là các bit dữ liệu (bits data) được gửi dưới dạng mã ASCII (có thể là 5,6,7 hay 8 bit dữ liệu) Sau đó là một Parity bit ( Kiểm tra bit chẵn, lẻ hay không) và cuối cùng là bit dừng – bit stop có thể là 1, 1,5 hay 2 bit dừng.

Tốc độ Baud

Đây là một tham số đặc trưng của RS232. Tham số này chính là đặc trưng cho quá trình truyền dữ liệu qua cổng nối tiếp RS232 là tốc độ truyền nhận dữ liệu hay còn gọi là tốc độ bit. Tốc độ bit được định nghĩa là số bit truyền được trong thời gian 1 giây hay số bit truyền được trong thời gian 1 giây. Tốc độ bit này phải được thiết lập ở bên phát và bên nhận đều phải có tốc độ như nhau ( Tốc độ giữa vi điều khiển và máy tính phải chung nhau 1 tốc độ truyền bit)

Ngoài tốc độ bit còn một tham số để mô tả tốc độ truyền là tốc độ Baud. Tốc độ Baud liên quan đến tốc độ mà phần tử mã hóa dữ liệu được sử dụng để diễn tả bit được truyền còn tôc độ bit thì phản ánh tốc độ thực tế mà các bit được truyền.Vì một phần tử báo hiệu sự mã hóa một bit nên khi đó hai tốc độ bit và tốc độ baud là phải đồng nhất

Một số tốc độ Baud thường dùng: 50, 75, 110, 150, 300, 600, 1200, 2400, 4800, 9600, 19200, 28800, 38400, 56000, 115200 … Trong thiết bị họ thường dùng tốc độ là 19200

Khi sử dụng chuẩn nối tiếp RS232 thì yêu cầu khi sử dụng chuẩn là thời gian chuyển mức logic không vượt quá 4% thời gian truyền 1 bit. Do vậy, nếu tốc độ bit càng cao thì thời gian truyền 1 bit càng nhỏ thì thời gian chuyển mức logic càng phải nhỏ. Điều này làm giới hạn tốc Baud và khoảng cách truyền.

Bit chẵn lẻ hay Parity bit

Đây là bit kiểm tra lỗi trên đường truyền. Thực chất của quá trình kiểm tra lỗi khi truyền dữ liệu là bổ xung thêm dữ liệu được truyền để tìm ra hoặc sửa một số lỗi trong quá trình truyền . Do đó trong chuẩn RS232 sử dụng một kỹ thuật kiểm tra chẵn lẻ.

Một bit chẵn lẻ được bổ sung vào dữ liệu được truyền để ch thấy số lượng các bit “1” được gửi trong một khung truyền là chẵn hay lẻ.

Một Parity bit chỉ có thể tìm ra một số lẻ các lỗi chả hạn như 1,3,,5,7,9… Nếu như một bit chẵn được mắc lỗi thì Parity bit sẽ trùng giá trị với trường hợp không mắc lỗi vì thế không phát hiện ra lỗi. Do đó trong kỹ thuật mã hóa lỗi này không được sử dụng trong trường hợp có khả năng một vài bit bị mắc lỗi.

RS422 là gì?

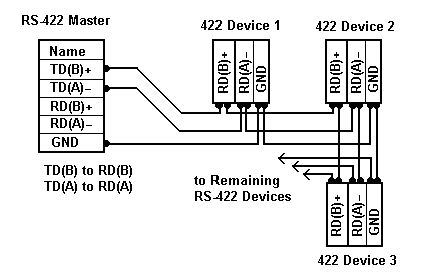

RS422 là một chuẩn truyền thông cũng được phát triển bởi “Electronic Industry Association”  và “Telecommunications Industry Association” (EIA/TIA); thường được gọi tắt là RS422 hay RS-422 thay vì EIA/TIA-422. Chuẩn này chỉ đề cập đến việc truyền dữ liệu nối tiếp giữa một host (DTE-Data Terminal Equipment) và một ngoại vi (DCE-Data Circuit-Terminating Equipment).

Thông số kỹ thuật chuẩn RS422

• Tiêu chuẩn : TIA/DTE-422
• Phương tiện vật lý : Cáp xoắn đôi
• Cấu trúc mạng : liên kết điểm – điểm , liên kết điểm đa – đa điểm
• Khoảng cách truyền tối đa : 1200m (4000 ft)
• Tốc độ truyền tối đa : 100KBS -10MBS
• Mức điện áp : – 6V đến + 6V (điện áp chênh lệch cực)
• Tín hiệu khả dụng : Tx +, Tx-, Rx +, Rx- (Full duplex)

Thông số kỹ thuật chuẩn RS422A

• 1 Driver up to 10 Receivers
• Chiều dài đường truyền và tốc độ tối đa:
  • 40 Feet = 12m 10 Mbits/sec
  • 400 Feet = 122m 1 Mbits/sec
  • 4000 Feet = 1219m 100 kbits/sec

Chuẩn truyền thông RS-422 là một chuẩn truyền thông nối tiếp (serial). RS-422 hỗ trợ truyền thông tốc độ cao và khoảng cách truyền dữ liệu dài. Mỗi tín hiệu được truyền trên một cặp dây ( 2 dây) và đó là sự khác biệt với các chuẩn truyền thông khác RS-422 là một cơ chế vận chuyển phổ biến cho các bộ mở rộng RS-232. Chúng bao gồm các cổng RS-232 ở hai đầu của kết nối RS-422.

Với khoảng cách 40 feet ( tương đương 12m) thì tốc độ truyền dữ liệu tối đa là 100 Kilobytes trên giây. Một điện trở 120 – Ohm được mắc nối tiếp ở cuối đường truyền để ngăn chặn tín hiệu phản xạ và giao thoa. RS422 thường được sử dụng giữa một cặp thu phát này và một cặp thu phát khác.

Tuy nhiên, ở mỗi đầu ra, có thể truyền tới tối đa 10 đầu nhận.

Chuẩn này bao gồm máy thu vi sai, trình điều khiển vi sai và tốc độ dữ liệu cao tới 10 Megabits mỗi giây ở tốc độ 12 mét (40 ft).Vì chất lượng tín hiệu suy giảm theo chiều dài cáp, tốc độ dữ liệu tối đa giảm khi chiều dài cáp tăng.

Ưu nhược điểm RS422

RS-422 tương tự như giao thức RS-232 và có thể được thiết lập theo cùng một cách, tuy nhiên, nó vẫn có một vài ưu điểm và nhược điểm khác nhau. Đặc biệt là ở vấn đề bạn cần mua PC hỗ trợ cổng RS422 hoặc ít nhất là bộ chuyển đổi RS422 sang RS232, vì PC thường không sử dụng tiêu chuẩn RS422 này.

Tốc độ truyền của RS-422 nhanh hơn và có khả năng đa điểm. Ngoài ra, bạn có thể thấy rằng có ít thiết bị hỗ trợ RS422 hơn. Một số ưu điểm là:

Chạy đường dài – Thường được hỗ trợ lên đến 500 feet và với các bộ lặp, thậm chí có thể đạt được khoảng cách xa hơn. Multi-Drop – Thông thường, có thể kết nối tối đa 32 thiết bị trên mỗi cổng và thậm chí nhiều hơn bằng cách sử dụng các bộ lặp.

Chống ồn – Vì nó sử dụng cặp truyền và nhận FLOATING riêng biệt (bốn dây), nó cung cấp khả năng chống ồn tốt hơn so với RS232.

Multi-Drop – Thông thường, có thể kết nối tối đa 32 thiết bị trên mỗi cổng và thậm chí nhiều hơn bằng cách sử dụng các bộ lặp. Các thiết bị được phân biệt bởi các địa chỉ duy nhất được gán cho từng thiết bị. Ví dụ: nếu bạn có 5 thiết bị được gắn vào một cổng, chúng sẽ được xử lý từ đơn vị 1 đến 5. Nếu bạn muốn liên lạc với đơn vị số 1, bạn gửi lệnh đến đơn vị số 1. Tất cả các đơn vị NGHE lệnh, nhưng chỉ đơn vị địa chỉ sẽ trả lời. Điều này cũng áp dụng cho RS485. Các địa chỉ có thể được đặt qua các công tắc hoặc phần mềm, tùy thuộc vào thiết kế của thiết bị

Ứng dụng của RS422

RS-422 sử dụng rộng rãi nhất là trên các máy tính Macintosh đời đầu. Điều này đã được thực hiện trong một đầu nối nhiều chân có đủ chân để hỗ trợ phần lớn các chân RS-232 phổ biến; các mẫu đầu tiên sử dụng đầu nối D 9 chân, nhưng điều này nhanh chóng được thay thế bằng đầu nối mini-DIN-8. Các cổng có thể được đặt ở chế độ RS-232.

Trước khi sử dụng các hệ thống phát và chỉnh sửa dựa trên đĩa cứng, các hệ thống tự động hóa phát sóng và các cơ sở chỉnh sửa tuyến tính hậu sản xuất đã sử dụng RS-422A để điều khiển từ xa các đầu phát / máy ghi âm trong phòng máy trung tâm.

Khi cần truyền thông ở tốc độ cao và khoảng cách lớn như trong điều kiện nhà xưởng thực tiễn, phương pháp truyền chuẩn RS- 232 không đáp ứng nỗi những yêu cầu Kỹ Thuật đặt ra như độ tin cậy truyền thông theo kiểu sai biệt tín hiệu sai biệt đường truyền cân bằng – Balanced Lines tỏ ra hiệu quả hơn trong hầu hết các ứng dụng vì vậy người ta sử dụng RS 422 là chuẩn được thiết kế với tốc độ cao và khoảng cách truyền dẫn lớn hơn rất nhiều so với chuẩn RS-232.

RS485 là gì?

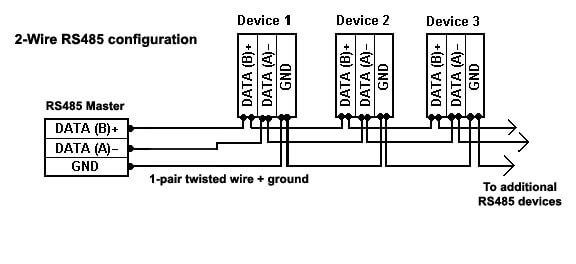

RS485 là một chuẩn truyền thông được xây dựng trên nền tảng chuẩn RS422. Điểm khác biệt chính là RS485 cho phép tối đa 32 cặp thu phát có mặt trên đường truyền cùng lúc. Tương tự, RS485 cũng cần một trở kháng 120 Ohm ở cuối đường truyền để ngăn chặn tín hiệu phản xạ và giao thua. Nếu có nhiều hơn một thiết bị cần truyền dữ liệu, thì đường RTS được sử dụng như một đường điều khiển, cho phép truyền dữ liệu.

Thông số kỹ thuật chuẩn RS485A

• Up to 32 Driver/Receiver Pairs
• Chiều dài đường truyền và tốc độ tối đa cho phép:
  • 40 Feet = 12m 10 Mbits/sec
  • 400 Feet = 122m 1 Mbits/sec
  • 4000 Feet = 1219m 100 kbits/sec

Một số kiến thức khác nên biết về RS485

Truyền dẫn cân bằng.

Hệ thống truyền dẫn cân bằng gồm có hai dây tín hiệu A,B nhưng không có dây mass. Sở dĩ được gọi là cân bằng là do tín hiệu trên dây này ngược với tín hiệu trên dây kia. Nghĩa là dây này đang phát mức cao thì dây kia phải đang phát mức thấp và ngược lại.

Mức tín hiệu.

Với hai dây A, B truyền dẫn cân bằng, tín hiệu mức cao TTL được quy định khi áp của dây A lớn hơn dây B tối thi ểu là 200mV, tín hiệu mức thấp TTL được quy định khi áp của dây A nhỏ  hơn dây B tối thiểu cũng là 200mV. Nếu điện áp VAB mà nằm trong khoảng -200mV < VAB< 200mV thì tín hiệu lúc này được xem như là rơi vào vùng bất định. Điện thế của mỗi dây tín hiệu so với mass bên phía thu phải nằm trong khoảng –7V đến +12V.

Cặp dây xoắn.

Như chính tên gọi của nó, cặp dây xoắn (Twisted-pair wire) đơn giản chỉ là cặp dây có chiều dài bằng nhau và được xoắn lại với nhau. Sử dụng cặp dây xoắn sẽ giảm thiểu được nhiễu, nhất là khi truyền ở khoảng cách xa và với tốc độ cao.

Trở kháng đặc tính cặp dây xoắn.

Phụ thuộc vào hình dáng và chất liệu cách điện của dây mà nó sẽ  có một trở kháng đặc tính (Characteristic impedence -Zo), điều này thường được chỉ rõ bởi nhà sản xuất. Theo như khuyến cáo thì trở  kháng đặc tính của đường dây vào khoảng từ 100 – 120Ω nhưng không phải lúc nào cũng đúng như vậy.

Điện áp kiểu chung.

Tín hiệu truyền dẫn gồm hai dây không có dây mass nên chúng cần được tham chiếu đến một điểm chung, điểm chung lúc này có thể là mass hay bất kì một mức điện áp cho phép nào đó. Điện áp kiểu chung (Common-mode voltage -VCM) về mặt toán học được phát biểu như là giá trị trung bình của hai điện áp tín hiệu  được tham chiếu với mass hay một điểm chung.

Vấn đề nối đất.

Tín hiệu trên hai dây khi được tham chiếu đến điểm chung là đất (Ground) thì khi đó nó cần được xem xét kỹ lưỡng. Lúc này bộ nhận sẽ xác định tín hiệu bằng cách tham chiếu tín hiệu đó với đất của nơi nhận, nếu đất giữa nơi nhận và nơi phát có một sự chênh lệch điện thế vượt qua ngưỡng cho phép thì tín hiệu thu được sẽ bị sai hoặc phá hỏng thiết bị. Điều này cho thấy mạng RS485 gồm hai dây nhưng có tới ba mức điện áp được xem xét. Do đất là một vật dẫn điện không hoàn hảo nên nó có một điện trở xác định, gây ra chênh lệch điện thế từ điểm này tới điểm kia, đặc biệt là tại các vùng có nhiều sấm sét, máy móc tiêu thụ dòng lớn, những bộ chuyển đổi được lắp đặt và có nối đất.

Chuẩn RS485 cho phép chênh lệch điện thế đất lên tới 7V, lớn hơn 7V là không được. Như vậy đất là điểm tham chiếu không đáng tin tưởng và một cách tốt hơn cho việc truyền tín hiệu lúc này là ta đi thêm  một dây thứ ba, nó sẽ được nối mass tại nguồn cung cấp để dùng làm điện áp tham chiếu.

Điện trở đầu cuối.

Điện trở đầu cuối (Terminating Resistor) đơn giản là điện trở được đặt tại hai điểm tận cùng kết thúc của đường truyền. Giá trị của điện trở đầu cuối lí tưởng là bằng giá trị trở kháng đặc tính của đường dây xoắn, thường thì vào khoảng 100 – 120Ω.

Nếu điện trở đầu cuối không phù hợp với giá trị trở kháng đặc tính của đường dây thì nhiễu có thể xảy ra do có sự phản xạ xuất hiện trên đường truyền, nhiễu ở mức độ nhỏ thì không sao nhưng nếu ở mức độ lớn thì có thể làm tín hiệu bị sai lệch. Sau đây là hình minh họa dạng tín hiệu thu được khi dùng hai điện trở đầu cuối khác nhau.

Phân cực đường truyền.

Khi mạng RS485 ở trạng thái rảnh thì tất cả các khối thu đều ở trạng thái lắng nghe đường truyền và tất cả khối phát đều ở trạng thái tổng trở cao cách li với đường truyền. Lúc này trạng thái của đường truyền được xem là bất định.

Nếu -200mV ≤ VAB ≤ 200mV thì trạng thái logic tại ngõ ra khối thu sẽ mang giá trị của bit cuối cùng nhận được. Điều này không đảm bảo vì đường truyền rảnh trong truyền dữ liệu nối tiếp đòi hỏi phải ở mức cao để khối thu không hiểu nhầm là có dữ liệu xuất hiện trên đường truyền.

Để  duy trì trạng thái mức cao khi đường truyền rảnh thì việc phân cực đường truyền (Biasing) phải được thực hiện. Một điện trở  R kéo lên nguồn ở đường A và một điện trở R kéo xuống mass ở đường B sao cho VAB ≥ 200mV sẽ ép đường truyền lên mức cao.

Nguyên nhân mà RS485 có thể tăng tốc độ và khoảng cách truyền thông là do RS485 sử dụng phương pháp truyền 2 dây vi sai (vì 2 dây có đặc tính giống nhau, tín hiệu truyền đi là hiệu số điện áp giữa 2 dây do đó loại trừ được nhiễu chung). Mặt khác do chuẩn truyền thông RS232 không cho phép có hơn 2 thiết bị truyền nhận tin trên đường dây trong khi đó với chuẩn RS485 ta có thể nồi 32 thiết bị thu phát trên 2 dây cho phép tạo thành 1 mạng cục bộ. Cáp tín hiệu truyền thông công nghiệp RS485 bao gồm các chuẩn 22AWG và 24AWG.

Tóm tắt sự khác biệt giữa RS232, RS422 và RS485

	RS232	RS422	RS485
Loại cáp	Single Ended	Single EndedMulti drob	Multi drob
Số lượng thiết bị	1- Bộ phát1- Bộ thu	5- Bộ phát10- Bộ thu	32- Bộ phát32- Bộ thu
Chế độ truyền thông	Half-DuplexFull-Duplex	Half-DuplexFull-Duplex	Half-DuplexFull-Duplex
Khoảng cách tối đa	50- Feets1.92 Kpbs	4000- Feets100 Kpbs	4000- Feets100 Kpbs
Tín hiệu	Unbalanced (không cân bằng)	Balanced (cân bằng)	Balanced (cân bằng)

Trong trường hợp, các bạn đang có hai thiết muốn truyền thông giao tiếp với nhau, tuy nhiên lại khác chuẩn truyền thông thì các bạn cần sử dụng các bộ chuyển đổi tương thích. Hiện nay, trên thị trường có cung cấp đầy đủ các bộ chuyển đổi cho các bạn có thể lựa chọn. Ví dụ để chuyển đổi các cổng truyền thông RS232, RS422 và RS485

Trên đây, chúng ta đã tìm hiểu chi tiết về các chuẩn truyền thông RS232, RS422 và RS485. MC&TT hy vọng rằng, với những nội dung được chia sẻ ở phía trên sẽ giúp ích cho các bạn trong việc nghiên cứu, học tập và làm việc. Xin cảm ơn!
