Tổng quan PLC Siemens (Logo, S7-200/ 1200/ 300/ 1500/ 400 Series)

Siemens chính thức có mặt tại Việt Nam vào năm 1993, chuyên cung cấp các dịch vụ và sản phẩm công nghệ điện, điện tử. Trong đó, PLC Siemens đã trở thành một dấu ấn trong lĩnh vực tự động hóa công nghiệp Việt Nam. Nổi tiếng với các dòng sản phẩm PLC như: Logo, S7-200, S7-1200, S7-300, S7-1500, S7-400 Series (hiện tại dòng S7-1200 là dòng nâng cao và đang thay thế dòng S7-200). Nếu bạn chưa hiểu rõ về PLC thì hãy tham khảo thêm các bài viết:

LOGO! Siemens

Được ra đời từ rất sớm, tuy nhiên đến thời điểm hiện tại dòng sản phẩm Logo của Siemens vẫn còn được cải tiến và sản xuất. Với những ưu điểm của Logo Siemens mà khó có sản phẩm nào thay thế, nó được các nhà tích hợp sử dụng như một bộ phận điều khiển của các hệ thống vừa và lớn với cấp độ điều khiển đơn giản. Ngoài ra, Logo Siemens cũng được sử dụng như một bộ não, thiết bị điều khiển chính cho các hệ thống điều khiển đơn giản ở các lĩnh vực khác nhau.

Ưu điểm của Logo Siemens

Đơn giản, gọn nhẹ, chắc chắn, ổn định, bền đẹp. Đáp ứng được hầu hết các yêu cầu về tính năng điều khiển cho các ứng dụng nhỏ và vừa.
Có 2 dòng Logo chính: tích hợp màn hình hiển thị và không. Dòng Logo Siemens được tích hợp màn hình hiển thị LCD, hiển thị dạng văn bản (phục vụ tính năng lập trình trực tiếp trên thiết bị)
Phần mềm và ngôn ngữ lập trình đơn giản. Có thể lập trình trực tiếp trên PLC Logo (đối với loại có tích hợp màn hình hiển thị)
Với những tính năng mà Logo Siemens có thể thực hiện thì đi kèm đó là giá thành vô cùng hợp lý
Logo Siemens hỗ trợ mở rộng, nâng cấp tính năng thông qua các module mở rộng với đa dạng tính năng. Đến hiện tại có một số dòng Logo Siemens đã được tích hợp Web.
Lập trình Logo qua phần mềm bằng LOGO! Soft Comfort

Các dòng Logo Siemens được biết đến

Có màn hình hiển thị: LOGO! 24CE, LOGO! 12/24RCE, LOGO! 24RCE, LOGO! 230RCE
Không có màn hình hiển thị: LOGO! 24CEO, LOGO! 12/24RCEO, LOGO! 24RCEO, LOGO! 230RCEO

SIMATIC S7-200 PLC Siemens

Siemens xếp S7-200 vào dòng PLC cỡ nhỏ (Micro PLCs). Tuy nhiên nó cung cấp khả năng đủ cho nhiều loại ứng dụng điều khiển khác nhau. PLC S7-200 hỗ trợ đầy dủ các lệnh như logic, bộ đếm, bộ định thời, các phép tính toán học phức tạp và các hàm truyền thông.

PLC S7-200 hỗ trợ nhiều loại module như Digital Input, Digital Output, Analog Input, Analog Output, AS-i (CP243-2), module điều khiển vị trí (EM253), modem (EM241), Ethernet (CP243-1), Ethernet IT (CP243-1 IT), PROFIBUS-DP (EM277).

Tìm hiểu tổng quan về tín hiệu Analog & Digital

Phần mềm lập trình cho PLC S7-200 là Step7-Micro/Win, phiên bản mới nhất là V4.0, các bản cập nhật là SP9 có thể cài trên Window7. Ngoài ra Siemens còn cung cấp thêm gói AddOn cung cấp thư viện mở rộng như các hàm truyền thông với Modbus,..

Cáp lập trình cho S7-200 sử dụng Micro/Win là cáp PC/PPI USB sử dụng cổng USB, hoặc PC/PPI RS232 sử dụng cổng COM bình thường. Sử dụng cáp này, ta có thể download/upload chương trình, xem online giá trị các biến, trạng thái chương trình đang chạy dưới S7-200. Ngôn ngữ lập trình cho PLC S7-200 là LAD/STL/FBD, thông thường nhất là sử dụng LAD.

Đến thời điểm hiện tại dòng PLC S7-200 đã ngừng sản xuất, tuy nhiên với lịch sử hào hùng của mình thì S7-200 vẫn là cái tên đáng chú ý trong họ PLC.

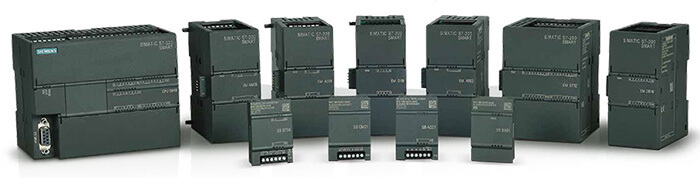

Các dòng PLC S7-200 Siemens được biết đến như: CPU 221, CPU 222, CPU 224, CPU224XP và CPU226. Ngoài ra, còn có dòng S7-200 SMART: CPU CR40, CPU CR60, CPU SR20, CPU SR30, CPU SR40, CPU SR60, CPU ST20, CPU ST30, CPU ST40, CPU ST60.

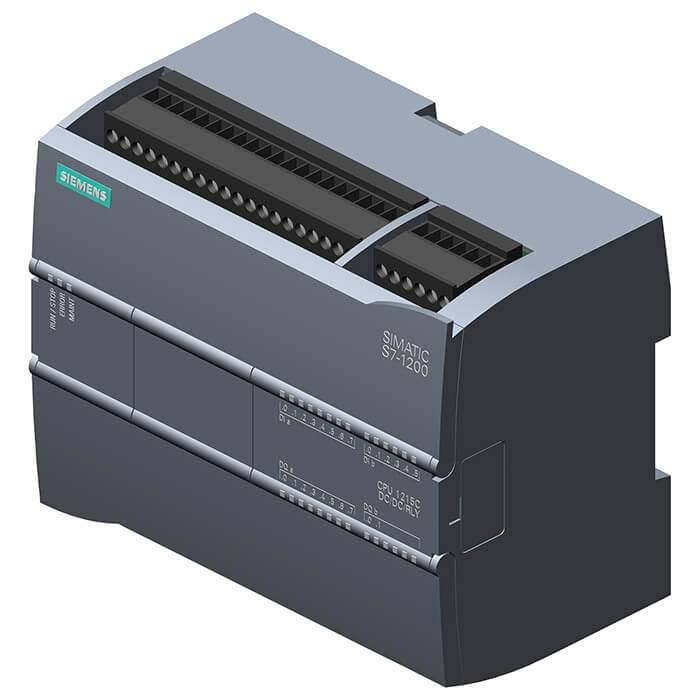

SIMATIC S7-1200 PLC Siemens

PLC S7-1200 là dòng PLC thay thế S7-200, thuộc dòng PLC nhỏ, được dùng cho máy móc, dây chuyền nhỏ hoặc các hệ thống nhỏ, được trang bị các chức năng đầy đủ như truyền thông, analog, HSC, PWM/PTO,…Tính năng đầy đủ, lập trình đơn giản và giá thành rẻ nên S7-1200 có mức độ phổ biến cao, được sử dụng rất nhiều trong công nghiệp.

Về tính năng nó tương đương với S7-200, tuy nhiên nó là một cách tiếp cận hoàn toàn khác. S7-1200 không có cổng PPI như S7-200 mà sử dụng cổng Ethernet cho các chức năng download/upload/monitor. Module Ethernet onboard trong S7-1200 tương dương với module Ethernet hoặc Ethernet IT của S7-200 tùy loại sản phẩm. Cách làm việc với cổng Ethernet của S7-200 hoàn toàn tương đương với các module Ethernet này.

Phần mềm lập trình cho PLC S7-1200 là TIA, đây là gói phần mềm mới của Siemens hỗ trợ lập trình cho các PLC (S7-1200. S7-300, S7-400), HMI. Tuy nhiên chỉ một số loại sản phẩm được hỗ trợ với phần mềm này. S7-1200 chỉ hỗ trợ ngôn ngữ lập trình LAD, không hỗ trợ STL.

Các dòng PLC S7-1200 Siemens được biết đến như

Standard CPUs: CPU 1211C, CPU 1212C, CPU 1214C, CPU 1215C, CPU 1217C.
SIPLUS standard CPUs: SIPLUS CPU 1211C, SIPLUS CPU 1212C, SIPLUS CPU 1214C, SIPLUS CPU 1215C.
Fail-safe CPUs: CPU 1212FC, CPU 1214FC, CPU 1215FC.
SIPLUS fail-safe CPUs: SIPLUS CPU 1214FC, SIPLUS CPU 1215FC.

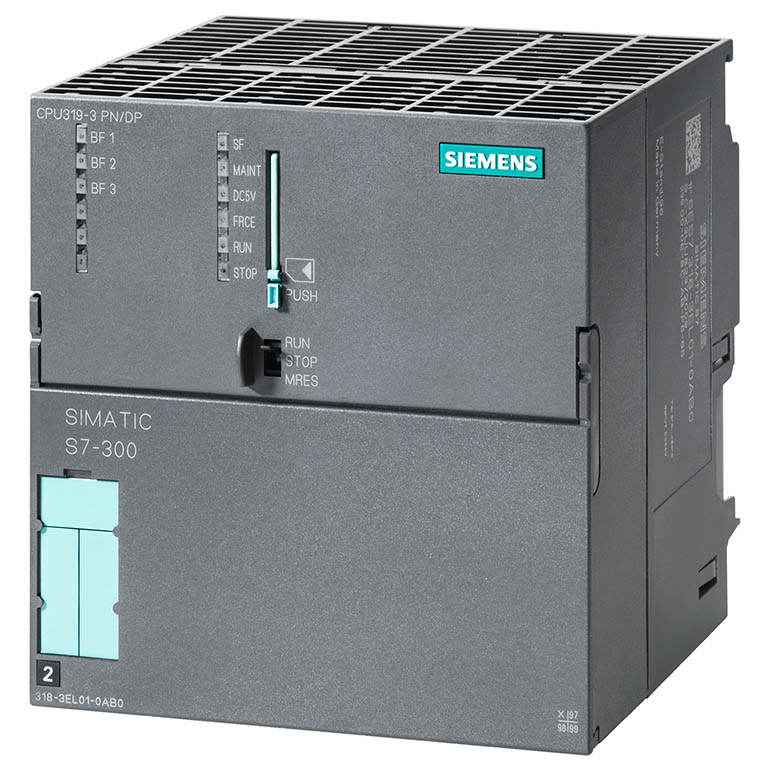

SIMATIC S7-300 PLC Siemens

PLC S7-300 là dòng PLC cỡ trung, với khả năng tính toán nhanh hơn, quản lý số lượng I/O nhiều hơn nên phù hợp với các ứng dụng vừa và lớn, thường dùng cho dây chuyền, hệ thống vừa và lớn. Giá thành cao hơn nên PLC S7-300 chỉ phù hợp với các ứng dụng lớn có chi phí cao hơn.

PLC S7-300 là một dòng hoàn toàn khác với S7-200. Nó và S7-400 được sử dụng chủ yếu cho các hệ thống SCADA hiện nay. S7-300 hỗ trợ các cấu trúc mạng chuẩn của Siemens gồm Ethernet, Profibus-DP, AS-i, Serial/Modbus, … cho phép người dùng xây dựng các cấu trúc mạng đáp ứng các hệ thống lớn theo nhu cầu đặc biệt là hệ thống phân tán.

Về mặt điều khiển nó cũng hỗ trợ tất cả các lệnh để xử lý các công việc điều khiển như S7-200, tuy nhiên nó xử lý nhanh hơn dòng S7-200.

Phần mềm dùng để cấu hình và lập trình cho S7-300 là Step7 Manager, phiên bản mới nhất là V5.5. Cáp lập trình cho S7-300 thông thường là cáp PCAdapter USB sử dụng giao thức MPI với cổng USB. Ngôn ngữ lập trình cho S7-300 có thể là LAD/STL/FBD/SCL/GRAPH.

Các dòng PLC S7-300 Siemens được biết đến như:

Standard CPUs: CPU 312, CPU 315-2 DP, CPU 314, CPU 315-2 PN/DP, CPU 317-2 DP, CPU 317-2 PN/DP, CPU 319-3 PN/DP
SIPLUS standard CPUs: SIPLUS CPU 314, SIPLUS CPU 315-2 DP, SIPLUS CPU 315-2 PN/DP, SIPLUS CPU 317-2 PN/DP
Compact CPUs: CPU 312C, CPU 313C-2 PtP, CPU 313C, CPU 313C-2 DP, CPU 314C-2 PtP, CPU 314C-2 PN/DP, CPU 314C-2 DP
SIPLUS compact CPUs: SIPLUS CPU 312C, SIPLUS CPU 313C, SIPLUS CPU 313C-2 DP, SIPLUS CPU 314C-2 PtP, SIPLUS CPU 314C-2 PN/DP, SIPLUS CPU 314C-2 DP
Fail-safe CPUs: CPU 315F-2 DP, CPU 315F-2 PN/DP, CPU 317F-2 DP, CPU 317F-2 PN/DP, CPU 319F-3 PN/DP
SIPLUS fail-safe CPUs: SIPLUS CPU 315F-2 DP, SIPLUS CPU 315F-2 PN/DP, SIPLUS CPU 317F-2 DP, SIPLUS CPU 317F-2 PN/DP
Technology CPUs: CPU 315T-3 PN/DP, CPU 317T-3 PN/DP, CPU 317TF-3 PN/DP

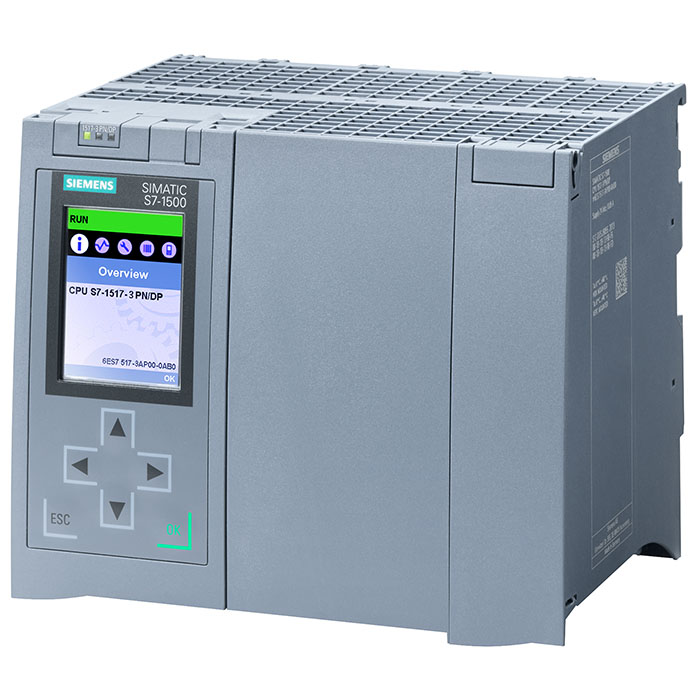

SIMATIC S7-1500 PLC Siemens

PLC S7-1500 có thể hiểu là phiên bản hiện đại hơn của PLC S7-300, với các chức năng mạnh mẽ, CPU tốc độ cao, khả năng mở rộng I/O lớn, hỗ trợ nhiều tính năng về OPC, Web server,… nên PLC S7-1500 có thể là lựa chọn thay thế cho S7-300 trong 1 số trường hợp cần khai thác các thế mạnh của tính năng mới.

Các dòng PLC S7-1500 Siemens được biết đến như:

Standard CPUs: CPU 1511-1 PN, CPU 1513-1 PN, CPU 1515-2 PN, CPU 1516-3 PN/DP, CPU 1517-3 PN/DP, CPU 1518-4 PN/DP, CPU 1518-4 PN/DP MFP
SIPLUS standard CPUs: SIPLUS CPU 1511-1 PN, SIPLUS CPU 1513-1 PN, SIPLUS CPU 1516-3 PN/DP, SIPLUS CPU 1518-4 PN/DP, SIPLUS CPU 1518-4 PN/DP MFP
Fail-safe CPUs: CPU 1511F-1 PN, CPU 1513F-1 PN, CPU 1515F-2 PN , CPU 1516F-3 PN/DP , CPU 1517F-3 PN/DP, CPU 1518F-4 PN/DP, CPU 1518-4 PN/DP MFP
SIPLUS fail-safe CPUs: SIPLUS CPU 1511F-1 PN, SIPLUS CPU 1513F-1 PN, SIPLUS CPU 1515F-2 PN , SIPLUS CPU 1518F-4 PN/DP
Compact CPUs: CPU 1511C-1 PN, CPU 1512C-1 PN
Technology CPUs: CPU 1511T-1 PN, CPU 1515T-2 PN, CPU 1516T-3 PN/DP, CPU 1517T-3 PN/DP
Fail-safe T-CPUs: CPU 1511TF-1 PN, CPU 1515TF-2 PN, CPU 1516TF-3 PN, CPU 1517TF-3 PN/DP
Redundant / high-availability CPUs: CPU 1513R-1 PN, CPU 1515R-2 PN, CPU 1517H-3 PN

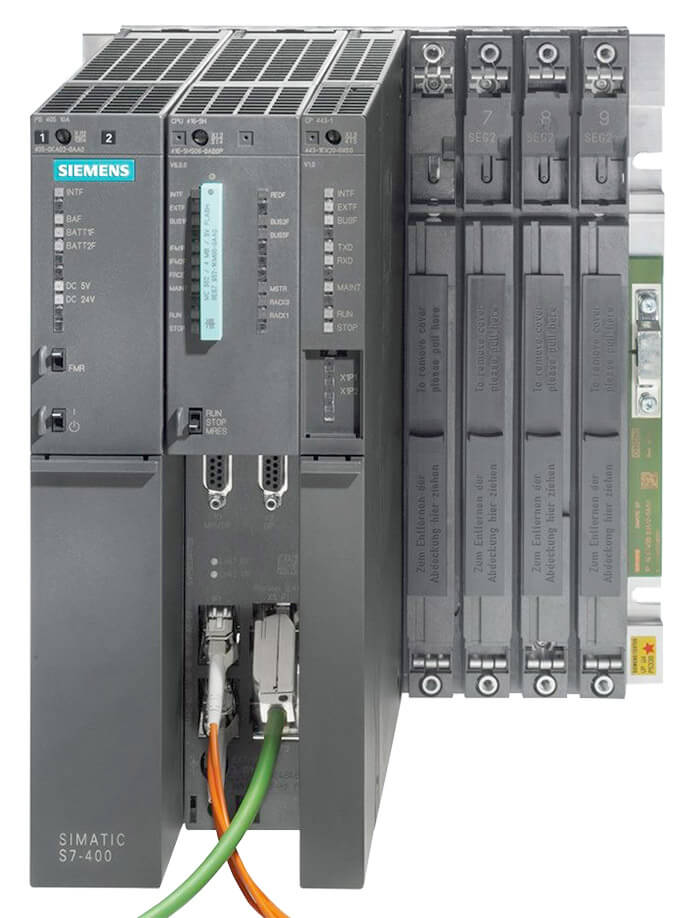

SIMATIC S7-400 PLC Siemens

PLC S7-400 được xem là trùm cuối của sự mạnh mẽ, với cấu trúc Hot-Standby cho khả năng dự phòng nóng CPU chạy song song, khả năng quản lý số lượng I/O rất lớn, tốc độ tính toán xử lý lệnh cao nên PLC S7-400 phù hợp với các hệ thống DCS điều khiển nhà máy, dây chuyền lớn. Tuy nhiên giá thành của dòng S7-400 cũng rất cao nên việc sử dụng dòng PLC này cũng ít hơn các dòng thấp hơn.

PLC S7-400 là một sự mở rộng của PLC S7-300 với bộ nhớ lớn hơn, số lượng I/O lớn hơn, bộ xử lý mạnh mẽ hơn, … cho phép vận hành với các hệ thống lớn hơn nhiều so với S7-300. S7-400 được thiết kế để làm việc với một số hệ chuẩn do Siemens thiết kế như PCS7, CEMAT, … mà S7-300 không có được (chẳng hạn các khối tạo message).

Phần mềm dùng để lập trình cho S7-400 vẫn là Step7 Manager, các kiểu kết nối và ngôn ngữ lập trình đều giống như S7-300

Các dòng PLC S7-400 Siemens được biết đến như: CPU 412-1, CPU 412-2, CPU 412-2 PN, CPU 414-2, CPU 414-3, CPU 414-3 PN/DP, CPU 416-2, CPU 416-3, CPU 416-3 PN/DP, CPU 417-4, CPU 412-5H, CPU 414-5H, CPU 416-5H, CPU 417-5H, CPU 414F-3 PN/DP, CPU 416F-2, CPU 416F-3 PN/DP

Trên đây, MC&TT đã tổng hợp những thông tin tổng qua nhất về các dòng sản phẩm PLC Siemens: Logo, S7-200, S7-1200, S7-300, S7-1500, S7-400 series dành cho các bạn. Chúng tôi hi vọng bài viết này có thể giúp bạn có cái nhìn tổng quan nhất khi bắt đầu tìm hiểu về PLC Siemens, mọi ý kiến đóng góp xin vui lòng để lại bình luận phía dưới hoặc liên hệ trực tiếp với chúng tôi. Xin cảm ơn!

Nếu bạn đang có nhu cầu cần mua hay báo giá PLC Siemens hoặc cần tư vấn thêm thì hãy liên hệ ngay với chúng tôi để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé!
