Module I/O Web-based Ethernet Modbus TCP ICP DAS ET-2200/ tET/tPET Series

Chia sẻ:

ICP DAS cung cấp các dòng sản phẩm Module I/O với giao diện Ethernet (PoE), hỗ trợ giao thức Modbus TCP/IP gồm PET-7H16M/PET-7H24M; ET-7000; ET-7200; ETA-7000; ET-2200; MQ-7200M (Module I/O MQTT); tET/tPET Series; IO Expansion Unit; OPC UA I/O Module; iDCS Redundancy I/O; Accelerometer Data Logger giúp khách hàng dễ dàng triển khai, mở rộng hệ thống với giao thức Modbus TCP/IP, nó có thể dễ dàng giao tiếp với hầu hết các phần mềm SCADA/ HMI và PLC phổ biến.

Series tET/ tPET/ ET-2200 – Module Ethernet I/ O dựa trên web, có máy chủ web tích hợp cho phép cấu hình, giám sát I/ O và điều khiển I / O đơn giản bằng cách sử dụng trình duyệt web thông thường. Điều khiển từ xa dễ dàng như lướt Internet. Ngoài ra, tET/ tPET/ ET-2200 cũng hỗ trợ giao thức Modbus TCP giúp tích hợp hoàn hảo với phần mềm SCADA. Hơn nữa, tPET có hỗ trợ “PoE” làm cho việc lắp đặt tPET trở nên đơn giản.

Tính năng

  • DIO Pair-Connection (Mirror)

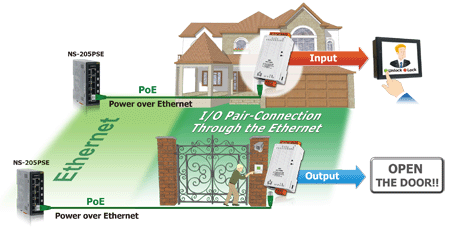

Các module tET/ tPET/ ET-2200 hỗ trợ nhiều loại I/ O khác nhau. Mô-đun có thể được sử dụng để tạo kết nối cặp DI đến DO (nhân bản) thông qua Ethernet. Sau khi hoàn tất cấu hình, các mô-đun có thể tự động đọc trạng thái DI cục bộ và ghi vào các kênh DO từ xa thông qua giao thức Modbus TCP.

Push mode là một cách mới để chuyển trạng thái DI cục bộ, ngay lập tức và tự động, đến thiết bị hoặc máy tính từ xa khi trạng thái DI thay đổi. Chế độ đẩy giúp giảm tải mạng một cách hiệu quả và cải thiện hiệu suất của toàn hệ thống. Dòng tET / tPET / ET-2200 hỗ trợ cả chế độ thăm dò và đẩy để truyền dữ liệu I / O qua mạng. Dòng tET / tPET không cần lập trình và có thể dễ dàng kích hoạt chế độ đẩy thông qua giao diện cấu hình web. Giải pháp này giúp người dùng thiết lập hệ thống dễ dàng và nhanh chóng, đồng thời hệ thống hoạt động hiệu quả hơn.

  • Cấu hình mạng

HCP giảm thiểu các lỗi cấu hình do cấu hình địa chỉ IP thủ công, chẳng hạn như xung đột địa chỉ do việc gán địa chỉ IP cho nhiều máy tính hoặc thiết bị cùng một lúc. Mô-đun dòng tET/ tPET/ ET-2200 hỗ trợ chức năng máy khách DHCP, cho phép tET / tPET / ET-2200 dễ dàng lấy thông tin cấu hình TCP/ IP cần thiết từ máy chủ DHCP. Mô-đun cũng chứa một trình phản hồi UDP truyền thông tin địa chỉ IP của nó từ chương trình tiện ích eSearch, giúp quản lý cục bộ hiệu quả hơn.

  • Tích hợp Web Server

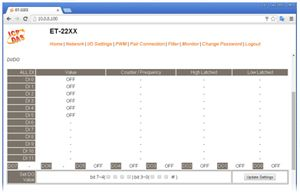

Module có MCU 32-bit mạnh mẽ để cho phép xử lý lưu lượng mạng hiệu quả. Nó cũng có một máy chủ web tích hợp cung cấp giao diện quản lý web trực quan để cho phép người dùng sửa đổi cài đặt của mô-đun bao gồm DHCP/Static IP, gateway/mask và cổng nối tiếp.

  • Tích hợp Dual Watchdog

Mô-đun cung cấp cơ quan giám sát kép – Dual Watchdog bao gồm: CPU watchdog (hardware function) và Host watchdog (software function). CPU watchdog sẽ tự động resets lại CPU nếu firmware tích hợp sẵn hoạt động bất thường, trong khi Host watchdog đặt đầu ra kỹ thuật số với giá trị an toàn được xác định trước khi không có giao tiếp giữa mô-đun và máy chủ (PC hoặc PLC) trong một khoảng thời gian (thời gian chờ của cơ quan giám sát). Cơ quan giám sát kép là một tính năng quan trọng đảm bảo mô-đun hoạt động liên tục, ngay cả trong môi trường khắc nghiệt.

  • Điều chế độ rộng xung – PWM

Các DO trên dòng tET/ tPET/ ET-2200 cung cấp chức năng PWM (tạo xung). Người dùng có thể đặt tần số và chu kỳ cho mỗi kênh đầu ra kỹ thuật số. Ngoài ra, hai kênh DO có thể hoạt động độc lập hoặc đồng thời.

  • Đo tần số

Series tET/ tPET/ ET-2200 cũng cung cấp chức năng đo tần số; nó nhận được số DI trong một thời gian nhất định và tính toán tần số. Thay vì thăm dò bởi máy chủ từ xa, mô-đun của chúng tôi có thể đếm trực tiếp tần số, giảm độ trễ giao tiếp do hai đầu gây ra và cũng tăng độ chính xác của phép đo tần số. Để áp dụng cho nhiều ứng dụng hơn, mô-đun này cung cấp 3 chế độ quét và 4 phương pháp trung bình động để người dùng lựa chọn cách tốt nhất trong ứng dụng của mình. Tính năng này có thể được sử dụng để đo vòng quay và tốc độ.

  • Ethernet Daisy-Chain

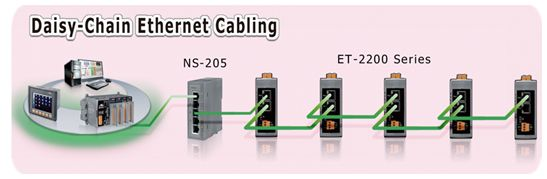

Dòng ET-2200có 2 cổng Ethernet tích hợp để triển khai cấu trúc daisy-chain. Việc đi cáp dễ dàng hơn nhiều và tổng chi phí của cáp và bộ chuyển mạch được giảm đáng kể.

  • LAN Bypass

Tính năng LAN Bypass đảm bảo giao tiếp Ethernet. Nó sẽ tự động hoạt động để tiếp tục lưu lượng mạng khi ET-2200 mất nguồn.

  • Tiêu thụ ít điện năng

tPET cung cấp Cấp nguồn qua Ethernet (PoE) tuân thủ theo chuẩn IEEE 802.3af (phân loại, Loại 1) bằng cách sử dụng cáp Ethernet loại 5 tiêu chuẩn để nhận nguồn từ bộ chuyển mạch PoE chẳng hạn như NS-205PSE. Nếu không có công tắc PoE tại chỗ, mô-đun cũng sẽ chấp nhận đầu vào nguồn từ bộ chuyển đổi DC. Sê-ri tET/tPET/ET-2200 được thiết kế để tiêu thụ điện năng cực thấp, giảm chi phí tiềm ẩn do tăng giá nhiên liệu và điện, đặc biệt là khi bạn đã cài đặt một số lượng lớn máy chủ thiết bị. Giảm lượng điện tiêu thụ bằng cách chọn thiết bị tiết kiệm năng lượng có thể có tác động tích cực đến việc duy trì môi trường xanh.

  • Tiện lợi

Mô-đun được trang bị các đầu nối khối đầu cuối có thể tháo rời để cho phép nối dây dễ dàng. Để tiết kiệm không gian tối đa, sê-ri tET/tPET được cung cấp ở dạng có kích thước nhỏ tuyệt vời trong khi sê-ri ET-2200 có kích thước bằng lòng bàn tay; điều này làm cho chúng có thể dễ dàng cài đặt ở mọi nơi, thậm chí được nhúng trực tiếp vào máy.

ET-2200 series Ethernet I/O module

Analog Input Modules

Model AI Protocol
Channels Sampling Rate Voltage & Current Input Sensor Input Channel to Channel Isolation MQTT SNMP V2c
ET-2217CI-4 4 10/200Hz,
for each channel
±1 V, ±2.5 V, ±5 V, ±10 V,±20 mA, Yes Yes
ET-2217CI 8
ET-2217 PET-2217 8/16 20/200Hz ±150 mV, ±500 mV, ±1 V, ±2.5 V, ±5 V, ±10 V, ±20 mA, 0 ~ +20 mA, +4 ~ +20 mA Yes



Analog Output Modules

Model AO Protocol
Channels Resolution Voltage Output Current Output Channel to Channel Isolation Bus Isolation MQTT SNMP  V2c
ET-2224 PET-2224 4 12-bit 0 ~ +5 V,
0 ~ +10 V,
±5 V, ±10 V
0 ~ +20 mA,
+4 ~ +20 mA
Yes
ET-2228 PET-2228 8
ET-2224CI 4 16-bit Yes Yes
ET-2228CI 8



Digital I/O Modules

Model UDIO DI DO Protocol
Channels Channels Contact Sink/
Source
Channels Type Sink/
Source
Max. Load @ 25゚C MQTT SNMP  V2c
ET-2242 PET-2242 16 Open Collector Sink 650 mA/Channel Yes
ET-2242-32 PET-2242-32 32 600 mA/Channel
ET-2242U 16 Push-Pull Sink/
Source
500 mA/Channel
ET-2251 PET-2251 16 Wet/Dry Sink/
Source
ET-2251-32 PET-2251-32 32
ET-2254 PET-2254 16 * Dry Source * Open Collector Sink 100 mA/Channel
ET-2254P PET-2254P 16 * Dry Source * Open Collector Sink 350 mA/Channel
ET-2255 PET-2255 8 Wet/Dry Sink/
Source
8 Open Collector Sink 650 mA/Channel
ET-2255-32 PET-2255-32 16 16 600 mA/Channel
ET-2255U 8 Wet/Dry Sink/
Source
8 Push-Pull Sink/
Source
500 mA/Channel
*Note: The number of DI/DO channels is depending on wiring and the software configuration.



Relay Output/Digital Input Modules

Model DI DO Protocol
Channels Contact Sink/Source Channels Relay Sink/Source Max. Load @ 25゚C MQTT SNMP  V2c
ET-2260 PET-2260 6 Wet/Dry Sink/Source 6 Power Relay Form A (SPST N.O.) 5 A @ 250 VAC/24 VDC
(Resistive Load)
Yes
ET-2268 8 Signal Relay 4 Form A,
4 Form C
2 A @ 30 VDC
0.25 A @ 250 VDC
ET-2261 10 Power Relay Form A (SPST N.O.) 5 A @ 250 VAC/24 VDC
(Resistive Load)
ET-2261-16 16 Power Relay Form A (SPST N.O.) 5 A @ 250 VAC/24 VDC
(Resistive Load)

tET/tPET series Ethernet I/O module

tET/tPET Analog I/O Modules

Model AI AO
PoE Non-PoE Channels Fast Sampling Rate Resolution Voltage & Current Input Channels Resolution Voltage & Current Output
tPET-AD2  tET-AD2  2 200 Hz 16-bit 0 ~ 500 mV, 0 ~ 1 V, 0 ~ 2.5 V, 0 ~ 5 V, 0 ~ 10 V, 0 ~ 20 mA, 4 ~ 20 mA - - -



tET/tPET Digital I/O Modules

Model DI DO
PoE Non-PoE Channels Contact Sink/Source
(NPN/PNP)
Channels Type Sink/Source
(NPN/PNP)
Max. Load @ 25゚C
tPET-P6  tET-P6  6 Wet Sink/Source
(NPN/PNP)
- - - -
tPET-PD6  tET-PD6  6 Dry Source (PNP) - - - -
tPET-C4  tET-C4  - - - 4 Open Collector Sink (NPN) 100 mA/channel
tPET-A4  tET-A4  - - - 4 Open Emitter Source (PNP) 650 mA/channel
tPET-P2C2  tET-P2C2  2 Wet Sink/Source
(NPN/PNP)
2 Open Collector Sink (NPN) 100 mA/channel
tPET-P2A2  tET-P2A2  2 Wet Sink/Source
(NPN/PNP)
2 Open Emitter Source (PNP) 650 mA/channel



tET/tPET Digital I/O Modules

Model DI Relay Output
PoE Non-PoE Channels Contact Sink/Source
(NPN/PNP)
Channels Relay Type Contact Rating
tPET-P2POR2  tET-P2POR2  2 Wet Sink/Source
(NPN/PNP)
2 PhotoMOS Relay Form A (SPST N.O.) 1 A/channel
tPET-PD2POR2  tET-PD2POR2  2 Dry Source (PNP) 2 PhotoMOS Relay Form A (SPST N.O.) 1 A/channel
tPET-P2R2  tET-P2R2  2 Wet Sink/Source
(NPN/PNP)
2 Power Relay Form A (SPST N.O.) 5 A/channel
tPET-PD2R1  tET-PD2R1  2 Dry Source (PNP) 1 Power Relay Form A (SPST N.O.) 5 A/channel

Ethernet I/O Comparison Table

Product Lines Comparison Table

Comparison Item ET-2200 tET
tPET
ETA-7000
PETA-7000

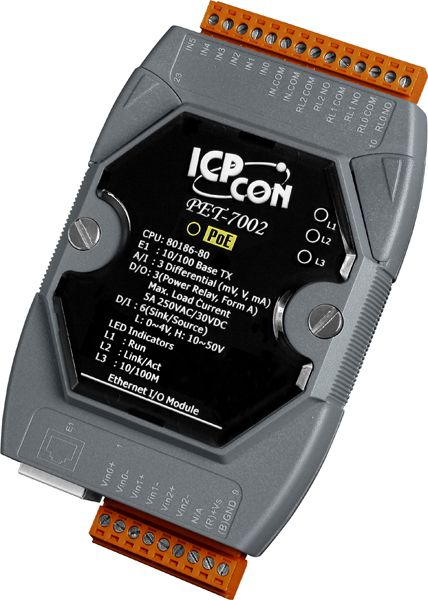

ET-7000
PET-7000

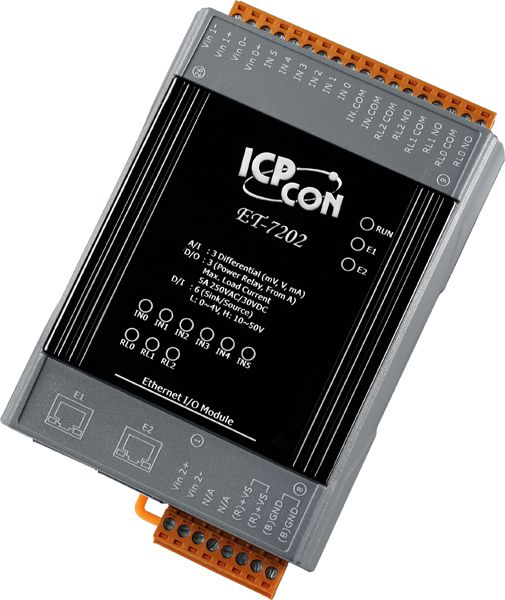

ET-7200
PET-7200
Ethernet 2-Port Switch,
10/100 M
10/100 M 2-Port Switch,
10/100 M
PoE N/A tPET only PETA-7000 only PET-7000 only PET-7200 only
Modbus TCP/UDP Yes
Web HMI Simplified Yes
Multi-client Yes (12) Yes (10) Yes (12)
IP Filter Yes (Accessible IP)
Latched DI Yes
DI as Counter 32-bit, 3 kHz 32-bit, 500 Hz
I/O Pair-Connection Yes (Poll/Push Mode) Yes (Poll Mode)
PWM Yes (100 Hz max.)
Frequency Measurement Yes (3 kHz max.)
Dual Watchdog Yes (Module, Host)
Form Factor Slim Type Tiny Size Palm Size
Space Occupied on DIN-Rail 3.3 cm 5.2 cm 7.2 cm 7.6 cm
