Thiết bị truyền thông công nghiệp M-Bus ICP DAS

Chia sẻ:

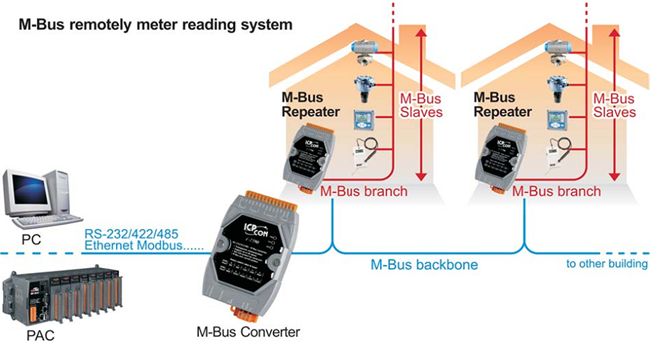

M-Bus (“Meter-Bus”) là một tiêu chuẩn châu Âu để đọc từ xa đồng hồ đo gas, đồng hồ nhiệt hoặc các đồng hồ điện khác. Bus này đáp ứng các yêu cầu đặc biệt của hệ thống từ xa hoặc chạy bằng pin, bao gồm đồng hồ tiện ích tiêu dùng, cảm biến và bộ truyền động khác nhau. Khi được thẩm vấn vào hệ thống mạng, các đồng hồ đo sẽ cung cấp dữ liệu đo được cho một tổng thể chung, ví dụ, có thể là một máy tính cầm tay, được kết nối theo các khoảng thời gian định kỳ để đọc tất cả các đồng hồ tiện ích của tòa nhà. Một phương pháp khác để thu thập dữ liệu tập trung là truyền các số đọc của đồng hồ qua modem.

With its standardization as a galvanic interface for remote readout of heat meters this bus wins a great importance for the energy industry as relevant users.
The remote reading of utility meters can take place in different ways, beginning with the classical method – manual reading by the personnel of the providers – up to the remotely controlled collection of all the meter values for a complete housing unit. The latter is a logical continuation/extension of the technical development of consumption meters and is realizable with the help of the M-Bus.

Để hiện thực hóa một mạng lưới bus rộng khắp với chi phí thấp cho phương tiện truyền dẫn, một cáp hai dây được sử dụng cùng với truyền dữ liệu nối tiếp. Để cho phép cung cấp năng lượng từ xa cho các nô lệ, các bit trên bus được trình bày như sau: Việc chuyển bit từ chủ sang nô lệ được thực hiện bằng phương pháp dịch chuyển mức điện áp.

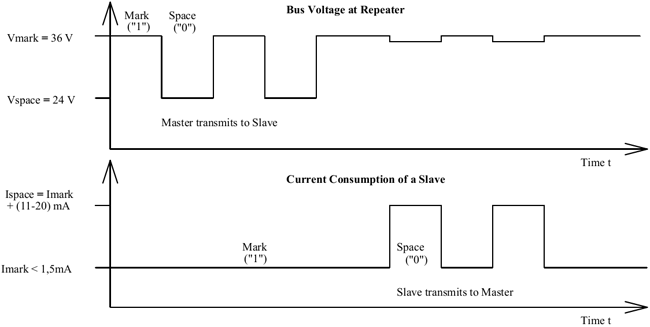

Logic “1” (Mark) tương ứng với điện áp +36 V ở đầu ra của trình điều khiển bus (bộ lặp), là một phần của bản gốc; khi một logic “0” (Space) được gửi, bộ lặp sẽ giảm điện áp bus 12 V xuống mức +24 V ở đầu ra của nó. Các bit được gửi theo hướng từ nô lệ đến chủ được mã hóa bằng cách điều chỉnh mức tiêu thụ dòng điện của nô lệ.

Logic “1” được đại diện bởi một hằng số dòng điện (so với điện áp, nhiệt độ và thời gian) lên đến 1,5 mA, và logic “0” (Space) từ 11-20 mA. Trạng thái dòng điện có thể được sử dụng để cấp nguồn cho giao diện và có thể là đồng hồ đo hoặc cảm biến.

Danh sách chiều dài và số mét của cáp M-Bus:

Meter Num. Max. Distance Total Cable Length Cable Data Rate
64 350 m <= 1 km 0.5 mm2 38400 bps
64 350 m <= 4 km 0.5 mm2 9600 bps
64 1000 m <= 4 km 0.5 mm2 2400 bps
64 3000 m <= 5 km 1.5 mm2 2400 bps
250 350 m <= 1 km 0.5 mm2 9600 bps
250 350 m <= 4 km 0.5 mm2 2400 bps

Cáp điện thoại tiêu chuẩn hai dây được sử dụng làm phương tiện truyền dẫn cho M-Bus. Khoảng cách tối đa giữa một nô lệ và bộ lặp là 350 m; chiều dài này tương ứng với điện trở cáp lên tới 29Ω. Khoảng cách này áp dụng cho cấu hình tiêu chuẩn có tốc độ Baud trong khoảng từ 300 đến 9600 Baud và tối đa 250 nô lệ. Khoảng cách tối đa có thể được tăng lên bằng cách giới hạn tốc độ Baud và sử dụng ít nô lệ hơn, nhưng điện áp bus ở trạng thái Space phải không có điểm nào trong một phân đoạn giảm xuống dưới 12 V, do nguồn điện từ xa của nô lệ.

Model Description
Repeater I-3591 M-Bus Repeater
Converter I-7590



RS-232/422/485 to M-Bus converter
Gateway GW-7828



Modbus RTU slave to M-Bus master gateway
GW-7838 Modbus TCP server to M-Bus master gateway
