Module I/O Web-based Ethernet MQTT ICP DAS MQ-7200M

Chia sẻ:

Introduction

Series MQ-7200M là module I/O Ethernet dựa trên web được tích hợp Web server cho phép người dùng định cấu hình mô-đun và điều khiển/ giám sát trạng thái của kênh I/ O qua trình duyệt web thông thường. Hỗ trợ giao thức MQTT giúp dễ dàng kết nối cảm biến với hệ thống IIoT. Người dùng có thể điều khiển/ giám sát các cảm biến từ xa một cách đơn giản và hiệu quả với các công cụ MQTT client trên PC/ NB hoặc các thiết bị di động.

Tính năng

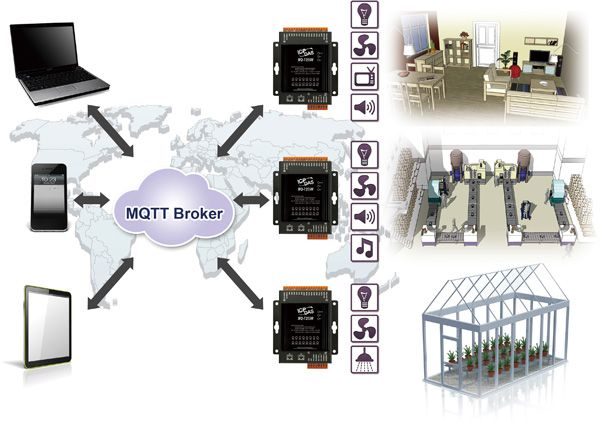

  • Hỗ trợ giao thức MQTT

MQTT là viết tắt của Message Queuing Telemetry Transport. Nó là một giao thức kết nối giữa máy với máy (M2M)/ “Internet of Things” với tính năng truyền tải tin nhắn đăng ký / xuất bản cực kỳ nhẹ. Nó hữu ích cho các ứng dụng di động vì kích thước nhỏ, sử dụng ít năng lượng, gói dữ liệu được giảm thiểu và phân phối thông tin hiệu quả đến một hoặc nhiều máy thu.

  • Tích hợp kênh I/O

Các thành phần I / O khác nhau được kết hợp với nhiều kênh trong một mô-đun I / O duy nhất, cung cấp việc sử dụng I / O hiệu quả nhất về chi phí và nâng cao hiệu suất của các hoạt động I / O.

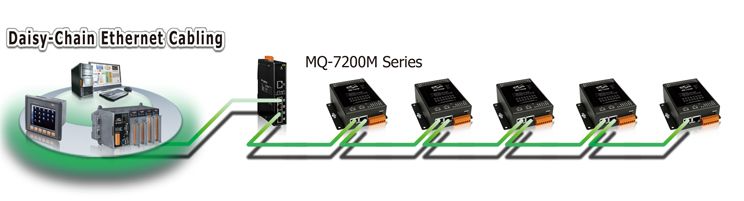

  • Cáp Ethernet Daisy-Chain

Dòng MQ-7200M có 2 cổng Ethernet tích hợp để triển khai cấu trúc daisy-chain. Việc đi cáp dễ dàng hơn nhiều và tổng chi phí của cáp và bộ chuyển mạch được giảm đáng kể.

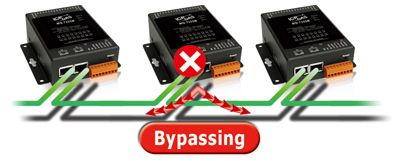

  • LAN Bypass

Tính năng LAN Bypass đảm bảo giao tiếp Ethernet. Nó sẽ tự động hoạt động để tiếp tục lưu lượng mạng nếu bất kỳ một trong số MQ-7200M mất nguồn.

  • Dual Watchdog

Dual Watchdog bao gồm Module Watchdog và Communication Watchdog. Các hoạt động của đầu ra kỹ thuật số cũng được liên kết với Dual Watchdog.

Module Watchdog là một mạch phần cứng tích hợp để giám sát hoạt động của mô-đun và sẽ thiết lập lại CPU nếu xảy ra lỗi trong phần cứng hoặc phần mềm. Sau đó, Power-on Value của đầu ra kỹ thuật số sẽ được tải.

Communication Watchdog là một chức năng phần mềm để giám sát giao tiếp giữa MQTT broker và MQ-7200M. Khi MQ-7200M bị ngắt kết nối khỏi bộ MQTT broker trong một thời gian, Watchdog buộc đầu ra kỹ thuật số về Safe Value được xác định trước để ngăn chặn thiệt hại không thể đoán trước của các thiết bị được kết nối.

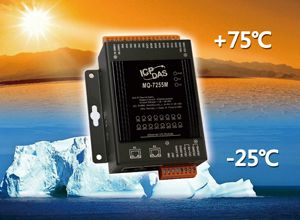

  • Độ tin cậy cao trong môi trường khắc nghiệt

Phạm vi nhiệt độ hoạt động rộng: -25 ~ +75°C
Nhiệt độ bảo quản: -30 ~ +80°C
Độ ẩm 10 ~ 90% RH (Không ngưng tụ)

  • Power-on Value and Safe Value

Power-on Value và Giá trị an toàn được thiết kế để cải thiện độ an toàn của hệ thống:

    • Power-on Value: Power-on Value được tải vào đầu ra kỹ thuật số khi mô-đun được bật nguồn hoặc đặt lại bằng Module Watchdog.
    • Safe Value: Khi Communication Watchdog được bật và thời gian chờ Communication Watchdog xảy ra, “giá trị an toàn” được tải vào đầu ra kỹ thuật số.
  • Đèn báo LED cho trạng thái DIO

Đèn chỉ báo LED được sử dụng để chỉ báo trạng thái của I/O kỹ thuật số trên MQ-7200M.

  • Two pair of power input pins

MQ-7200M có 4 chân chia làm hai cặp cho đầu vào nguồn để dễ dàng đi dây.

Selection Guide

Digital I/O Module

Model DO DI
Channel Type Sink/Source Max. Load Current @ 25 °C Channel Type Sink/Source
MQ-7244M 8 Open Collector Sink 650 mA/Channel 8 Wet Sink, Source
MQ-7252M Source Wet
MQ-7255M Source Dry, Wet
MQ-7251M



16 Wet Sink, Source
MQ-7253M Dry Source
MQ-7260AM 6 Power Relay Form A 5A 6 Dry, Wet Sink, Source
