Giải pháp giám sát và điều khiển PLC S7-200 từ xa bằng F2103 GPRS IP Modem

Bộ điều khiển logic – lập trình ( PLC – Programable Logic Controller ) S7-200 hiện đang là sản phẩm phổ biến nhất và được sử dụng rộng rãi trong ngành tự động hóa công nghiệp. S7-200 cho phép người sử dụng thực hiện linh hoạt các thuật toán điều khiển logic thông qua các ngôn ngữ lập trình. PLC S7-200 là sản phẩm của hãng Siemens, cấu trúc theo kiểu modul có các modul mở rộng tùy thuộc số lượng IO của mỗi bài toán.

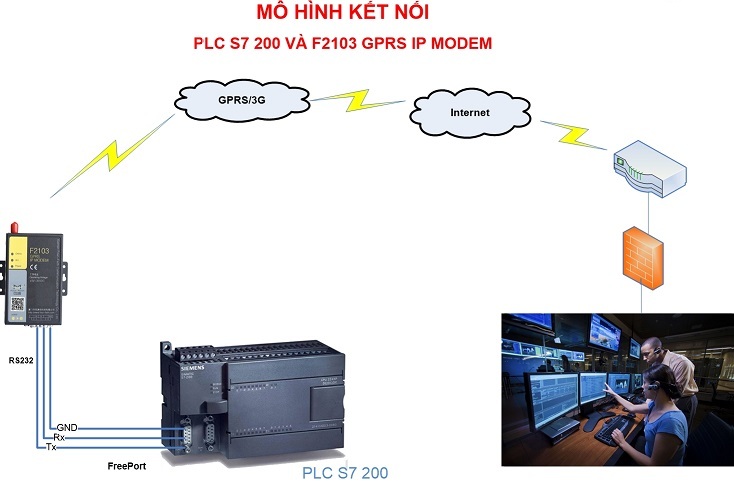

Với mong muốn đưa tới quý khách hàng những giải pháp cải tiến cho các hệ thống SCADA, các hệ thống sử dụng PLC truyền thống hiện tại. Chúng tôi xin trân trọng giới thiệu tới quý khách hàng, các kỹ sư giải pháp mô hình kết nối điều khiển và giám sát PLC S7-200 từ xa sử dụng modem F2103: GPRS IP Modem. Với mô hình này, cho phép chúng ta có thể giám sát, điều khiển hệ thống hiện tại hoàn toàn từ xa, không phụ thuộc vào địa trí vật lý như trước đây nữa. Mô hình hệ thống như sau:

Tại bộ PLC S7-200, ta có thể sử dụng chế độ Freeport để thực hiện giao thức truyền thông do người dùng tự định nghĩa. Freeport hỗ trợ cả giao thức mã ASCII hoặc giao thức mã nhị phân. Như vậy, ta hoàn toàn có thể sử dụng chế độ Freeport để quy ước giao thức cho riêng mình, phù hợp với từng bài toán cụ thể.

F2103 GPRS IP Modem sẽ kết nối với S7 200 qua chuẩn truyền thông RS232 ( nếu PLC của bạn chỉ hỗ trợ cổng RS485 thì bạn sẽ cần bộ chuyển đổi RS232 sang RS485). Ta sẽ cấu hình modem F2103 biết địa chỉ IP của server, nơi chứa phần mềm điều khiển và giám sát. Chỉ với 1 sim điện thoại bình thường có đăng ký GPRS hoặc 3G, bạn đã có một đường truyền vật lý thông suốt từ PLC về tới PC. Như vậy, giờ bạn chỉ cần ngồi ở trung tâm, có thể giám sát hoặc điều khiển hệ thống của mình được rồi.

Ngoài ra, đây là một thiết bị di động đầu cuối cung cấp giải pháp truyền dữ liệu trên mạng GPRS vốn đang được phủ sóng khắp nước.Thiết bị sử dụng bộ CPU công nghiệp 16/32 bit và được nhúng hệ thống thời gian thực. F2103: GPRS IP Modem cho phép người dùng  dễ dàng kết nối với thiết bị với cấu hình cơ bản. Thiết bị đang được sử dụng rộng rãi trong lĩnh vực M2M, như giao thông thông minh, lưới điện thông minh, tự động hóa trong công nghiệp, quan trắc,…

Hiện nay, F2103 GPRS IP Modem được sản xuất bởi hãng thiết bị truyền thông uy tín Four-Faith và được phân phối bởi MC&TT – Đại diện chính thức của hãng tại thị trường Việt Nam.
