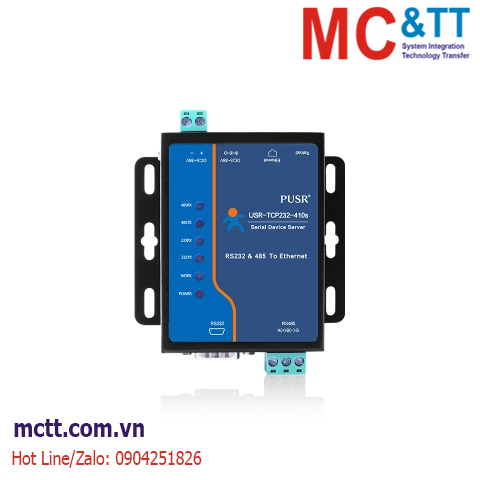

Bộ chuyển đổi 1 cổng RS-232 + 1 cổng RS-485 sang Ethernet hỗ trợ Modbus Gateway USR-TCP232-410S

Chia sẻ:
Mã sản phẩm: USR-TCP232-410S
Thương hiệu: PUSR
Tình trạng:

RS232 and RS485 to Ethernet Converter

Liên hệ
Mô tả

USR-TCP232-410S là bộ chuyển đổi tín hiệu 1 cổng RS-232 + 1 cổng RS-485 sang 1 cổng Ethernet hỗ trợ chuyển đổi giao thức Modbus TCP và Modbus RTU của hãng PUSR.

USR-TCP232-410S được trang bị CPU ARM Cortex-M7, có tần số chính lên đến 400MHz, hiệu suất mạnh mẽ, tốc độ truyền nhanh và độ tin cậy cao. Sản phẩm có 1 cổng RS232 và 1 cổng RS485 và hai cổng serial có thể hoạt động đồng thời.

Máy chủ thiết bị nối tiếp này hỗ trợ nhiều chế độ làm việc khác nhau như TCP Server, TCP Client, UDP, Httpd Client, WebSocket và có thể dễ dàng cấu hình thông qua trang web tích hợp hoặc Config Software. Đồng thời, nó tích hợp ngăn xếp giao thức TCP/IP, cho phép người dùng dễ dàng hoàn tất cuộc hội thoại serial-to-Ethernet, tiết kiệm nhân lực và thời gian phát triển, giúp sản phẩm ra thị trường nhanh hơn và nâng cao khả năng cạnh tranh.

Tính năng

  • New ARM core, Cortex-M7 solution, equipped with deeply optimized TCP/IP protocol stack. It has low latency and strong scalability, stable and reliable.
  • Built-in network electromagnetic isolation 1.5KV
  • Wide power input: 5~36V, with reverse polarity protection.
  • Equipped with 1*RS232+1*RS485 serial ports, can work simultaneously.
  • Support RTS/CTS (Only RS232) hardware flow control and Xon/Xoff software flow control.
  • 10/100Mbps Ethernet port and support Auto MDI/MCIX.
  • Supports a wide industrial operating temperature, -40℃~85℃.
  • Industrial EMC protection: ESD (Air±8KV, Contact(±6KV), Surge(±1KV), EFT(±1KV).
  • Supports Modbus RTU/TCP protocol conversion and multi-host polling.
  • Supports keepalive mechanism to quickly detect the dead connections and reconnect.
  • Supports hardware watchdog, automatically restarts when the device goes down.
  • Versatile operation modes: TCP Server, TCP Client, UDP, HTTP client, WebSocket Server.
  • Support virtual COM, COM Port Redirector USR-VCOM (windows).
  • Multiple config methods: AT command, built-in webpage, and config software.
  • Support firmware upgrade through web page and configuration software, more convenient for users.

Thông số kỹ thuật

Model

USR-TCP232-410s

Processor

NXP Solution, Cortex-M7

Frequency

400MHz

Power

Power Supply

DC 5.0~36.0 V

Current

59.7mA @12V

Ethernet

Port Number

1 x RJ45, 10 /100 Mbps, auto MDI/MDX, 1.5KV electromagnetic isolation

Serial Port

Port Number

1 x RS232, DB9-male,
1 x RS485, 3-pin terminal block,
can work simultaneously.

Baud rate

600 bps~230.4Kbps

Data Bits

7, 8

Stop Bit(s)

1, 2

Parity Bit

None, Even, Odd

Flow Control

Hardware: RTS/CTS(Only RS232)
Software:XON/XOFF

Physical Character

Dimensions(mm)

82.5*86*25mm(L*W*H)

Operating Temperature

-40~85℃

Storage Temperature

-40~105℃

Operating Humility

5%~95%(Non-condensing)

Storage Humility

5%~95%(Non-condensing)

Basic Features

Network protocol

IP,TCP,UDP,HTTP, ARP, ICMP, DHCP, DNS

IP Assignment

Static/DHCP

DNS Service

Built-in Webpage

Config Method

Built-in Webpage, Config Software,  AT Command

Work Mode

TCP Server/TCP client/UDP Server/UDP Client/HTTPD client

Modbus Gateway

Modbus RTU/TCP protocol conversion,
Multi-host polling: up to 16 hosts

WebSocket

RF2217 Similar

Registration Packet

Heartbeat Packet

Serial Packets Cache

Dynamic packet cache. For example:
When the packet length is 10 byte, the serial port can cache
371 packets(3.71KB). When the packet length is 1460 bytes, the serial port can
cache 10 packets(14.6KB).

Ethernet Packets
Cache

48KBytes

Others

Certificate

CE, FCC, *RoHS, *WEEE

Download

Datasheet

USR-TCP232-410s-User-Manual-V1.1.1.02

Thông tin đặt hàng

USR-TCP232-410S

1*RS232 + 1*RS485 Modbus Serial to Ethernet Converters
