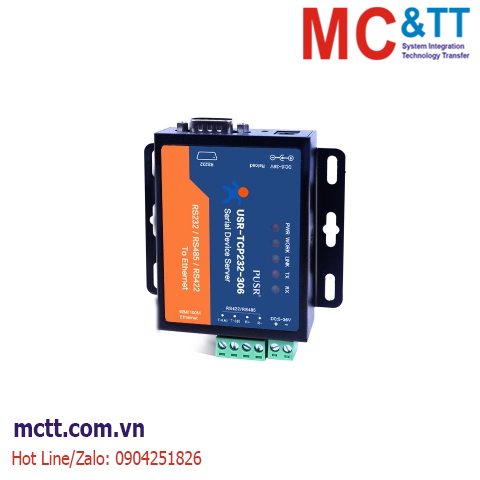

USR-TCP232-306 là bộ chuyển đổi tín hiệu 1 cổng RS-232/485/422 sang 1 cổng Ethernet hỗ trợ chuyển đổi giao thức Modbus TCP và Modbus RTU của hãng USR.
USR-TCP232-302, USR-TCP232-304 và USR-TCP232-306 là bộ chuyển đổi nối tiếp sang Ethernet tiết kiệm chi phí. Chúng được trang bị CPU ARM Cortex-M0, có tần số chính lên đến 400MHz, cung cấp tốc độ truyền nhanh. Được trang bị cổng nối tiếp RS232/RS485/RS422 và cổng Ethernet 10/100M, những sản phẩm này có thể kết nối với nhiều thiết bị nối tiếp để đạt được truyền dẫn trong suốt thông qua cấu hình đơn giản để tiết kiệm nhân lực và rút ngắn chu kỳ phát triển. Những sản phẩm này được sử dụng rộng rãi trong giao thông thông minh, ngành sản xuất, v.v.
USR-TCP232-302, 304 và 306 có tính năng phần mềm giống hệt nhau, cả hai đều hỗ trợ truyền dữ liệu trong suốt, cổng Modbus, trang web do người dùng xác định, gói tin heartbeat, gói tin đăng ký, chức năng lập chỉ mục, v.v.
Tính năng
- ARM core, Cortex-M0 solution, equipped with deeply optimized TCP/IP protocol stack. It has low latency and strong scalability, stable and reliable.
- Supports custom webpage function to help users improve brand influence.
- 1.5KV built-in network Magnetic Isolation.
- Wide baud rate: 600~460.8 Kbps, multiple parity bit: NONE, Odd, Even, Space, Mark
- Supports Modbus RTU to Modbus TCP protocol conversion and multi-host polling.
- Supports keepalive mechanism to quickly detect the dead connections and reconnect.
- Supports hardware and software watchdog, automatically restarts when the device goes down.
- 10/100Mbps Ethernet port and support Auto MDI/MDIX.
- Supports a wide industrial operating temperature, -40℃~85℃.
- Versatile operation modes: TCP Server, TCP Client, UDP, HTTP client.
- Support virtual COM, COM Port Redirector USR-VCOM (windows).
- Easy to config: built-in webpage and AT command to set parameters
Thông số kỹ thuật
|
Model |
USR-TCP232-302 |
USR-TCP232-304 |
USR-TCP232-306 |
|
Processor |
ARM Cortex-M0, 48MHz |
|
Power Input |
DC: 5.0～7.0 V，
Connector: DC 5.5*2.1 mm
|
DC: 5.0～7.0 V，
Connector: DC 5.5*2.1 mm
|
DC: 5.0～36.0 V，
Connector: 5.5*2.1 mm & 2 pin terminal block
|
|
Consumption |
150mA@5V |
150mA@5V |
116mA@5V, 53mA@12V |
|
Ethernet Port |
1 x RJ45, 10/100Mbps, auto MDI/MDIX |
|
Serial Port |
RS232 |
RS485 |
RS232/485/422(Not work at the same time) |
|
Baud Rate |
600~230.4 Kbps |
|
Data Bits |
5,6,7,8 |
|
Stop Bit |
1,2 |
|
Parity Bit |
None, Odd, Even, Mark, Space |
|
Serial Packeting |
Packeting Time: Four-byte sending time
Packeting Length: 400 Bytes |
|
Serial Packet Cache |
Receive:2KBytes |
|
Reload Button |
√ |
|
Dimension(L*W*H) |
66.3*70.0*25.0 mm |
73.2*70.0*25.0 mm |
98.0×86.0×25.0 mm |
|
Installation |
Wall Mounting |
|
Operating Temp |
-25~75℃ |
|
Storage Temp |
-40~105℃ |
|
Operating Humility |
5%~95% RH(non-condensing) |
|
Storage Humility |
5%~95% RH(non-condensing) |
|
Indicators |
None |
None |
PWR, WORK,LINK,TX,RX |
|
Software |
|
Network Protocol |
IP, TCP/UDP, DHCP, RCMP, HTTP, IPv4, DNS |
|
IP Mode |
DHCP, STATIC IP |
|
DNS Service |
√ |
|
Config Method |
AT Command, Built-in webpage,
Config Software, Config Protocol |
|
Work Mode |
TCP Server/TCP Client/UDP Server
/UDP Client/Httpd Client |
|
Modbus Gateway |
Modbus RTU to Modbus TCP, Multi-host Modbus Polling |
|
User-Defined Webpage |
√ |
|
TCP Server |
16 clients |
|
Network Packet Cache |
Send: 6K Bytes
Receive: 4K Bytes |
|
Additional Features |
RFC2217 Similar, Heartbeat Packet, Registration Packet, Index, No Data Restart |
|
Others |
|
EMC Level |
IEC61000, Level 3(Surge, ESD, EFT) |
|
Certificate |
CE |
Download
Datasheet
USR-TCP232-302/304/306_User-Manual
Thông tin đặt hàng
| USR-TCP232-306 |
1 RS232/485/422 to Ethernet device server |
| USR-TCP232-304 |
1 RS485 to Ethernet device server |
| USR-TCP232-302 |
1 RS232 to Ethernet device server |
