Tổng quan PLC LS XGT(XGK, XGI, XGR), XGB, XMC, MASTER-K, GLOFA-GM Series

LS với tiền thân bắt đầu từ tập đoàn LG Industrial, sau hơn 30 năm hoạt động và được tách ra vào năm 2003 dưới thương hiệu LS ( chuyên sản xuất thiết bị điện công nghiệp, điện tử ) để chuyên môn hóa ngành nghề, có sức cạnh tranh trên toàn cầu. Các dòng sản phẩm PLC LS phổ biến được thị trường biết đến như: XGT Series (XGK, XGI, XGR), XGB Series, MASTER-K Series, GLOFA-GM Series, XMC Motion.

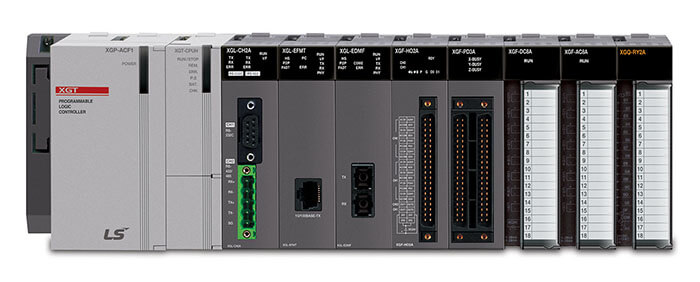

XGT Series

XGT Series được chia thành 3 dòng chính: XGK Series, XGI Series, XGR Series

XGK Series

• Bộ điều khiển lập trình PLC XGK LS sử dụng phương pháp điều khiển lưu chương trình theo chu kỳ, ngắt bộ điều khiển thời gian, ngắt bộ điều khiển Process.
• Thiết bị sử dụng ngôn ngữ bậc thang để cài đặt và điều chỉnh khi hoạt động.
• PLC này có tốc độ xử lý cao, đạt 84ns/Step
• Bộ nhớ chương trình của sản phẩm đạt 16Kstep, tương đương với 64KB.
• Bộ điều khiển có đến 256 chương trình để người dùng có thể dễ dàng lựa chọn và cài đặt.
• Thiết bị có các cổng kết nối như: USB hay RS rất tiện lợi và hiện đại.
• Cấu tạo sản phẩm đơn giản, kích thước nhỏ gọn.
• Cấp độ bảo vệ cao giúp thiết bị có thể phù hợp để lắp đặt trong nhiều môi trường khác nhau, kể cả môi trường khắc nghiệt.

Các dòng CPU PLC LS – XGK Series được biết đến như: XGK-CPUUN, XGK-CPUHN, XGK-CPUSN, XGK-CPUU (Ultra capacity), XGK-CPUH (High performance), XGK-CPUA (Advanced). XGK-CPUS (Standard), XGK-CPUE (Economic).

XGI Series

• Cấu tạo của bộ điều khiển lập trình PLC XGI LS đơn giản, không có nhiều chi tiết phức tạp.
• Sử dụng ngôn ngữ lập trình hiện đại, giúp người dùng sử dụng hiệu quả.
• Thiết bị có khả năng lưu trữ nhiều chương trình do có dung lượng bộ nhớ lớn.
• Kích thước nhỏ, trọng lượng nhẹ, phù hợp với nhiều vị trí lắp đặt khác nhau.
• Tốc độ xử lý của thiết bị nhanh, có nhiều chế độ hoạt động.
• Sản phẩm có khả năng kết nối đa dạng đến nhiều thiết bị điện tử và máy móc khác.
• Tiêu thụ ít điện năng.
• PLC XGI được LS sản xuất từ chất liệu cao cấp, không chứa hóa chất độc hại, có khả năng chịu lực tốt.
• Cấp độ bảo vệ của thiết bị cao nên ứng dụng hiệu quả trong nhiều môi trường lắp đặt khác nhau.

Các dòng CPU PLC LS – XGI Series được biết đến như: XGI-CPUUN, XGI-CPUU, XGI-CPUH, XGI-CPUS (IEC Standard), XGI-CPUE (IEC Standard)

XGR Series

Các dòng CPU PLC LS – XGR Series được biết đến như: XGR-CPUH/F, XGR-CPUH/T

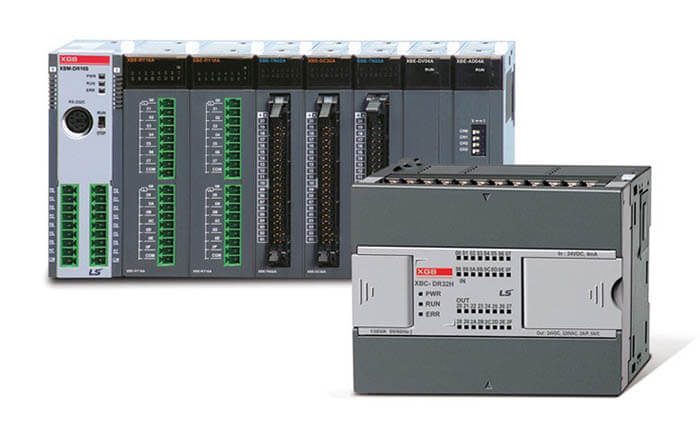

XGB Series

XGB Series được chia thành các dòng sau: XGC Series (XBC Series và XEC Series) và XGM Series (XBM Series và XEM Series). XGB dòng PLC được LS sản xuất với các tính năng thích hợp ứng dụng trong các dự án tự động hóa có quy mô từ nhỏ đến trung bình. Thiết bị có kích thước nhỏ gọn, thiết kế đơn giản và có nhiều ưu điểm khi lắp đặt. Đây được xem là một trong những dòng PLC có tính năng cao cấp trên thị trường hiện nay. Đặc biệt là nó có thể được điều khiển trực tiếp bằng lệnh.

• Phương pháp điều khiển: Lặp theo chu kì nhất định, ngắt, quét liên tục.
• Phương pháp điều khiển I/O: Refresh liên tục, điều khiển trực tiếp bằng lệnh.
• Ngôn ngữ sử dụng chương trình: Ladder
• Tối đa 2 mô đun mở rộng bảng nối đa năng tốc độ cao
• Tốc độ vi xử lí: 83ns /step
• Bộ nhớ chương trình: 15.000 step
• Số I/O: 64 bao gồm 32 ngõ vào 24DC, 32 ngõ ra transistor (NPN:sink)
• Số I/O mở rộng tối đa: 384
• Chế độ hoạt động: RUN, STOP, DEBUG
• Cổng download chương trình: Serial, USB
• Chức năng tính hợp: RS-232C/RS-485(2 ch), Pulse catch, Input filter, External interrupt, PID control, High-speed counter, Positioning, RTC.
• Đầu vào DC24, đầu ra bóng bán dẫn, đầu ra rơle, mô-đun đặc biệt
• Đầu vào tương tự, đầu ra analog, RTD, cặp nhiệt điện, bộ đếm tốc độ cao, Định vị (Ổ đĩa 2 trục, mạng EtherCAT 8 trục), mô-đun giao tiếp.
• RS-232C, RS-422/485, Ethernet, CANopen (Master/Slave), Profibus – DP (Master/Slave), DeviceNet (Slave), EtherNet/IP, RAPIEnet.
• Có 16GB lưu trữ dữ liệu hoạt động

Các dòng PLC LS XGB Series được biết đến như:

PLC LS loại XBC/XEC U: XBC-DR28U, XBC-DR28UA, XBC-DR28UP, XEC-DR28U, XEC-DR28UA, XEC-DR28UP. XBC-DN32U, XBC-DN32UA, XBC-DN32UP, XEC-DN32U, XEC-DN32UA, XEC-DN32UP. XBC-DP32U, XBC-DP32UA, XBC-DP32UP, XEC-DP32U, XEC-DP32UA, XEC-DP32UP

PLC LS loại XBC/XEC H: XBC/XEC-DR32H, XBC-DR32H/DC, XEC-DR32H/DI, XBC/XEC-DN32H, XEC-DP32H, XBC-DN32H/DC, XBC/XEC-DR64H, XBC-DR64H/DC, XEC-DR64H/DI, XBC/XEC-DN64H, XEC-DP64H, XBC-DN64H/DC

PLC LS loại XBC/XEC SU: XBC/XEC-DN20SU, XBC/XEC-DR20SU, XBC/XEC-DP20SU, XBC/XEC-DN30SU, XBC/XEC-DR30SU, XBC/XEC-DP30SU, XBC/XEC-DN40SU, XBC/XEC-DR40SU, XBC/XEC-DP40SU, XBC/XEC-DN60SU, XBC/XEC-DR60SU, XBC/XEC-DP60SU

PLC LS loại XBC/XEC E: XBC/XEC-DR10E, XBC/XEC-DN10E, XBC/XEC-DP10E, XBC/XEC-DR14E, XBC/XEC-DN14E, XBC/XEC-DP14E, XBC/XEC-DR20E, XBC/XEC-DN20E, XBC/XEC-DP20E, XBC/XEC-DR30E, XBC/XEC-DN30E, XBC/XEC-DP30E

PLC LS loại XBM/XEM: XBM-DN32H2/XBM-DN32HP, XBM-DP32H2/XBM-DP32HP. XEM-DN32H2/XEM-DN32HP, XEM-DP32H2/XEM-DP32HP

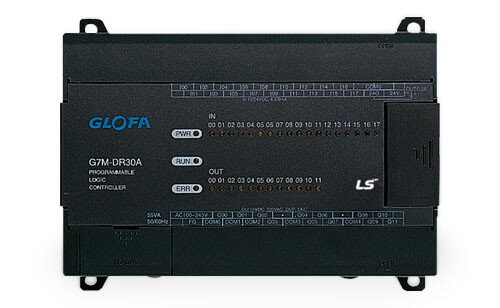

GLOFA-GM Series (GM7 & GM7U)

• Chức năng và hiệu suất cao với chip MPU chuyên dụng
  • IEC 61131-3
• Mạng GLOFA-GM
  • Fnet, Rnet là MASTER module
  • DeviceNet, Profibus-DP là SLAVE module
• Tích hợp sẵn nhiều chức năng
  • High speed counter 1 point (1-phase 16kHz, 2-phase 8kHz)
  • Pulse output 1 point (2kHz only available in Tr-output module)
  • PID loop with autotuning
  • Pulse catch 8 points (pulse catch: Min. 0.2ms)
  • Input filter (Noise reduction)
  • interrupt point: 8 points (Task program execution by external interrupt input)
  • RS-232C interface 1 channel (Built-in Cnet):dedicated, User-defined, Modbus protocol

MASTER-K Series (K80S & K120S)

PLC LS K80S

Kiểu khối gọn nhẹ với các chức năng cao cấp

• Tiêu chuẩn: 10, 20, 30, 40, 60 I/O
• Mở rộng: 10, 20 I/O

Nhiều tính năng tích hợp sẵn cho các ứng dụng

• 1 HSC, 1 đầu ra xung
• PID (Max. 8 loops), Pulse catch 8 points
• Built-in RS-232C I/F 1Ch: 4 (Rx), 7 (Tx), 5 (SG)

Có sẵn các tùy chọn module cho các tính năng đặc biệt

• Analog input/output: G7F-ADHA
• Analog input: G7F-AD2A
• Analog timer: G7F-AT2A
• Cnet I/F: RS-232C, RS-422
• Fnet (Master)/Rnet (Master)
• Profibus-DP (Slave)/DeviceNet (Slave)
• RTC/Memory pack

Có thể chỉnh sửa online trên KGL WIN

PLC LS K120S

Kiểu khối khác nhau với hiệu suất nâng cao

• Loại kinh tế: 10/14/20/30 I/O (10/14 I/O: 2 points built-in Analog Timer)
• Loại tiêu chuẩn: 20/30/40/60 I/O
• Có sẵn các module mở rộng khác nhau: input, output, mixed modules
• Mở rộng phạm vi giá trị P cho các ứng dụng SMART I/O (P000~P63F)
• Tốc độ xử lý cực kỳ cao: 0.1㎲/step (tiêu chuẩn)
• Battery-less backup
  • Program backup: EEPROM backup while online editing
  • Data backup: Super capacitor
• Various input handing: Input filter, pulse catch

Các tính năng truyền thông giao tiếp nâng cao

• Built-in RS-232C (Ch0) and RS-485 (Ch1) support *1)
• Transmitting data monitoring support: KGLWIN
• Tùy chọn các module khách nhau
  • Cnet (RS-232C, RS-422) Fnet/Rnet (master module)
  • Profibus-DP/DeviceNet (slave module)

Tích hợp các tính năng mạnh mẽ

• High-speed counter: 32-bit signed operation
  • Counter range: -2,147,483,648 ~ 2,147,483,647
  • Function: ring counter, latch counter, comparison (equal/zone/task), RPM
• Chức năng điều khiển vị trí (DRT/DT type)
  • Control axis: 2 axes (100kHz)
  • Operation method: single, repeat
  • Operation mode: end, keep, continuous
  • Additional functions: return to origin, JOG operation, PWM output
• Chức năng điều khiển PID
  • Relay/PRC auto-tuning, SV ramp, delta MV, PWM output, position/velocity algorithm

Có sẵn các module mở rộng khác nhau

• 7 Digital I/O modules: G7E-DR(08/10/20)A, G7E-TR10A, G7E-DC08A, G7E-RY(08/16)A
• 9 Analog I/O modules: G7F-ADHA(B/C), G7F-AD2A(B), G7F-DA2I(V), G7F-AT2A, G7F-RD2A
• 6 Comm. modules: G7L-CUEB(C), G7L-DBEA, G7L-PBEA, G7L-FUEA, G7L-RUEA
• 2 Option modules: G7E-RTCA, G7M-M256B

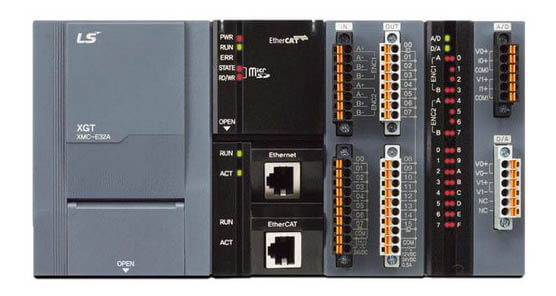

XMC Motion Series

PLC LS XMC Motion hiện tại có 2 dòng: XMC-E32A, XMC-E32C cung cấp các chức năng điều khiển vị trí (chuyển động) dựa trên EtherCAT với hiệu suất cao, tích hợp sẵn nhiều chức năng và công nghệ cao chuyên dùng cho điều khiển số và robot. Kèm theo đó là các sản phẩm của LS ELECTRIC PLC, HMI và Servo, XMC-E32A/E32C sẽ giúp bạn tạo ra một giải pháp tối ưu và tốt hơn nữa.

• Xử lý chương trình tốc độ cao: 6.25ns (Lệnh cơ bản)
• Thời gian chu kỳ với tốc độ cao dựa trên EtherCAT: 0,5 / 1/2 / 4ms (Tương tự như thời gian chu kỳ tác vụ chính)
• Tích hợp sẵn nhiều chức năng khác: 8DI/16DO, Encoder inputs (2 ch.), Ethernet, Analog Input (2 ch.)/Output (2 ch.) E32A, RS-232C/RS-485_E32C
• Robot control: Delta3, Delta3R, Linear Delta, etc
• Phần mềm XG5000: lập trình và giám sát

Trên đây, MC&TT đã tổng hợp những thông tin tổng quan nhất về các dòng sản phẩm PLC LS: XGT Series (XGK, XGI, XGR), XGB Series, MASTER-K Series, GLOFA-GM Series, XMC Motion dành cho các bạn. Chúng tôi hi vọng bài viết này có thể giúp bạn có cái nhìn tổng quan nhất khi bắt đầu tìm hiểu về bộ lập trình PLC LS, mọi ý kiến đóng góp xin vui lòng để lại bình luận phía dưới hoặc liên hệ trực tiếp với chúng tôi. Xin cảm ơn!

Nếu bạn đang có nhu cầu cần mua hay báo giá PLC LS hoặc cần tư vấn thêm thì hãy liên hệ ngay với chúng tôi để được hỗ trợ một cách tận tâm, nhanh chóng và hiệu quả nhé!
