Mô tả

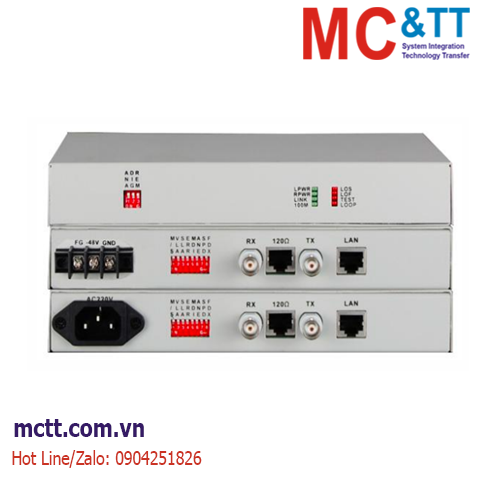

Model7211A à  bộ chuyển đổi Ethernet sang E1 của hãng 3Onedata, được phân phối và bảo hành chính hãng bởi MC&TT tại thị trường Việt Nam. Model7211A hỗ trợ 1 cổng đồng Ethernet 100M và 1 cổng E1. Model7211A bao gồm 2 version tùy chọn tương ứng là MODEL7211A-220VAC với nguồn cấp 220VAC và MODEL7211A-48VDC với nguồn cấp -48VDC

DIP switch cung cấp tùy chọn trở kháng của thiết bị, cấu hình cổng Ethernet, clock option, loopback test, v.v.

Phần cứng không quạt, tiêu thụ điện năng thấp, thiết kế dải nhiệt độ rộng và có thể được sử dụng rộng rãi để đáp ứng các yêu cầu mở rộng mạng Ethernet trong WAN hoặc LAN, giải quyết vấn đề mở rộng dữ liệu Ethernet.

Tính năng

  • Hỗ trợ chuyển đổi dữ liệu giữa 1 cổng Ethernet 100M và 1 cổng E1
  • Hỗ trợ chế độ unframed (2048k)
  • Giao diện Ethernet hỗ trợ jumbo frames lên đến 2036 byte
  • Hỗ trợ tự điều chỉnh tốc độ 10M/ 100M, tự điều chỉnh full/half duplex, tự điều chỉnh straight-through/crossed line
  • Giao diện E1 hỗ trợ 2 khả năng tự điều chỉnh trở kháng: 75Ω unbalance và 120Ω balance
  • Hỗ trợ 3 chức năng vòng lặp: E1 interface Self-loop (ANA), LAN interface Self-loop (DIG), Command the remote LAN interface Self-loop (REM)
  • Hỗ trợ nguồn điện: 220VAC hoặc -48VDC

Thông số kỹ thuật

E1 Port Interface Protocol: comply with ITU-TG.703 recommendations
Jitter tolerance: comply with ITU-TG.742 and ITU-TG.823 recommendations
Interface quantity: 1 E1 port
Line rate: 2048kb/s±50ppm
Interface Code: HDB3
Frame Format: unframed
Interface connection: BNC or RJ45, BNC is compatible with 75-2/3 coaxial cable
Interface impedance: 75Ω unbalance (BNC) and 120Ω balance (RJ45)
Allowed Ingress Attenuation: 0~6dBm
Ethernet Port Standard: comply with IEEE 802.3, IEEE802.1Q(VLAN)
Interface rate: 10/100Mbps self-adaption
Duplex mode: Full/Half Duplex Mode Self-adaption
MAC address: 4096
Interface connection: RJ45
LED Indicator Power supply indicator, Ethernet connection/rate indicator, E1 alarm/test/loopback indicator
Power Requirement
  • 220VAC, -48VDC or 110~220VAC/DC (optional)
  • 220VAC, adopting AC power outlet
  • 48VDC, adopting 3-pin terminal blocks
  • 110~220VAC/DC, adopting AC power outlet
Power Consumption ≤5W
Environmental Limit

Operating temperature:-10~60℃

Storage temperature: -40~85℃

Relative humidity: 5%~95%(no condensation)

Physical Characteristic

Installation: desktop mounting

Dimension (W x H x D): 216mm×31mm×140mm

Weight: 1.3 kg

MTBF >100,000 hours

Thông tin đặt hàng

  • MODEL7211A  220VAC

10/100M Ethernet to E1, supported VLAN, desktop, AC220V

  • MODEL7211A  48VDC

10/100M Ethernet to E1, supported VLAN, desktop, DC-48V

Tài liệu

Datasheet

MODEL7211A QIG
